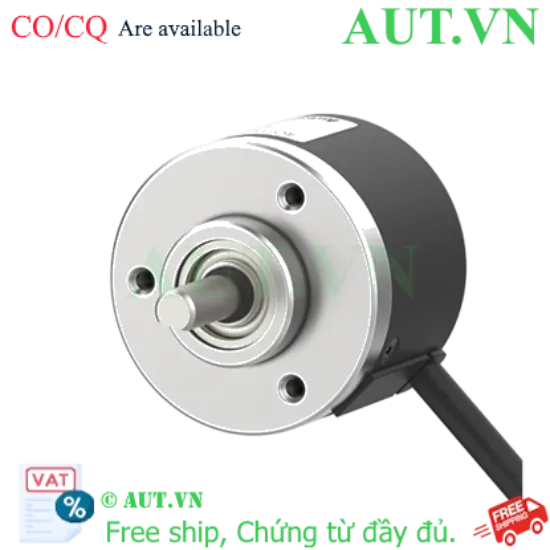

Encoder Autonics E40S6-1024-3-T-5 | 1024 P/R, Trục Ø6mm, Ngõ ra Totem Pole 5VDC

Độ phân giải chính xác: 1024 xung/vòng (P/R) giúp kiểm soát vị trí và tốc độ cực kỳ tinh vi.
Ngõ ra Totem Pole: Tín hiệu mạnh mẽ, chống nhiễu vượt trội so với ngõ ra NPN/PNP thông thường.
Thông số kỹ thuật: Nguồn cấp 5VDC, đường kính trục Ø6mm, tốc độ tối đa 5000rpm.
Độ bền cao: Tiêu chuẩn IP50, vận hành ổn định trong môi trường công nghiệp.
Hàng chính hãng: Phân phối bởi AUT VN, đầy đủ CO/CQ và bảo hành uy tín.

nhà chế tạo: Autonics

SKU: E40S6-1024-3-T-5

Giá cũ: 2.946.150 ₫

Giá bán: 2.356.920 ₫

Encoder Autonics E40S6-1024-3-T-5 là dòng cảm biến Encoder tăng dần (Incremental Encoder) cao cấp, được thiết kế chuyên dụng cho các ứng dụng đòi hỏi sự chính xác tuyệt đối về đo lường tốc độ và vị trí quay. Với độ phân giải lên đến 1024 xung/vòng kết hợp cùng công nghệ ngõ ra Totem Pole (Push-Pull), sản phẩm giúp loại bỏ hoàn toàn các sai số do nhiễu điện từ, đảm bảo dữ liệu truyền về PLC hoặc bộ điều khiển luôn sạch và ổn định.

Điểm nổi bật của Autonics E40S6-1024-3-T-5

Kiểm soát vị trí tinh vi: Khả năng chia nhỏ vòng quay thành 1024 phần giúp đáp ứng các yêu cầu khắt khe nhất trong điều khiển chuyển động (Motion Control).
Chống nhiễu tuyệt đối: Ngõ ra chuẩn Totem Pole tạo ra dạng sóng vuông sắc nét, tăng cường khả năng truyền dẫn tín hiệu đi xa trong môi trường có nhiều thiết bị điện công nghiệp.
Hiệu suất vận hành cao: Tần số đáp ứng lên tới 300kHz, cho phép theo dõi chính xác ngay cả khi hệ thống vận hành ở tốc độ cao (5000rpm).
Tương thích linh hoạt: Sử dụng nguồn 5VDC, dễ dàng tích hợp vào các mạch vi điều khiển hoặc các bộ điều khiển logic có mức điện áp thấp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E40S6-1024-3-T-5
Loại Encoder	Incremental Encoder (Encoder tăng dần)
Độ phân giải (Resolution)	1024 P/R (Xung/vòng)
Đường kính trục (Shaft diameter)	Ø6mm
Nguồn cấp (Power supply)	5VDC ±5%
Kiểu ngõ ra (Output type)	Totem Pole (Pha A, B, Z)
Tần số đáp ứng tối đa	300 kHz
Tốc độ quay tối đa	5000 rpm
Cấp bảo vệ (IP Rating)	IP50
Nhiệt độ vận hành	-10 đến 70℃
Kiểu kết nối	Cáp hướng tâm (Radial cable)

Lợi ích khi sử dụng sản phẩm

Tối ưu năng suất: Giảm thiểu sai số trong quá trình định vị, giúp máy móc vận hành chuẩn xác, hạn chế sản phẩm lỗi.
Tiết kiệm chi phí: Linh kiện Autonics nổi tiếng về độ bền, giúp giảm tần suất thay thế và bảo trì hệ thống.
An tâm về chất lượng: Khi mua tại AUT VN, bạn nhận được hàng chính hãng 100% với đầy đủ chứng chỉ CO/CQ.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt cơ khí: Sử dụng khớp nối (coupling) phù hợp với trục Ø6mm để kết nối Encoder với động cơ, tránh tình trạng lệch tâm gây hỏng trục.
Bước 2: Cấp nguồn: Kết nối nguồn 5VDC vào chân VCC và GND. Lưu ý quan trọng: Tuyệt đối không cấp nguồn 24V vì sẽ làm cháy thiết bị ngay lập tức.
Bước 3: Đấu nối tín hiệu: Kết nối các dây pha A, B, Z vào bộ đếm tốc độ cao (High-Speed Counter) của PLC.
Bước 4: Kiểm tra chiều quay: Chạy thử động cơ. Nếu chiều xung ngược với lập trình, hãy đổi vị trí dây pha A và B.
Bước 5: Thiết lập Home: Sử dụng xung pha Z để xác định vị trí gốc cho máy trước khi bắt đầu chu kỳ sản xuất.

Sản phẩm thường dùng kèm

Khớp nối trục (Coupling) Ø6mm: Giảm chấn và chống lệch tâm.
Bộ điều khiển PLC: Mitsubishi, Siemens, Omron (hỗ trợ ngõ vào tốc độ cao).
Bộ nguồn DC 5VDC: Đảm bảo nguồn điện sạch, ổn định cho Encoder.

Ứng dụng thực tế (Application)

Máy CNC & Máy phay: Đo lường vị trí các trục chuyển động chính xác.
Hệ thống băng tải: Kiểm soát tốc độ và quãng đường di chuyển của sản phẩm.
Cánh tay Robot: Phản hồi góc quay của khớp nối để điều khiển quỹ đạo.
Máy đóng gói tự động: Đồng bộ hóa tốc độ dây chuyền sản xuất.

Câu hỏi thường gặp (FAQ)

1. Encoder E40S6-1024-3-T-5 dùng được nguồn 24V không?
Không. Model này chỉ dùng nguồn 5VDC. Việc cấp nguồn 24V sẽ gây hỏng mạch ngay lập tức.

2. Ngõ ra Totem Pole có ưu điểm gì so với NPN?
Totem Pole (Push-Pull) có khả năng kéo-đẩy tín hiệu mạnh mẽ hơn, tạo dạng sóng vuông rõ nét và chống nhiễu tốt hơn khi truyền xa.

3. Làm sao để đảo chiều quay của Encoder?
Bạn chỉ cần hoán đổi vị trí dây tín hiệu pha A và pha B.

4. Độ phân giải 1024 P/R là gì?
Nghĩa là trong một vòng quay (360 độ), Encoder sẽ phát ra đúng 1024 xung tín hiệu.

5. Sản phẩm có đạt tiêu chuẩn chống bụi không?
Có, sản phẩm đạt chuẩn IP50, giúp bảo vệ linh kiện khỏi bụi bẩn trong môi trường nhà máy.

6. Pha Z dùng để làm gì?
Pha Z phát 1 xung duy nhất mỗi vòng, dùng để xác định vị trí điểm gốc (Home) cho hệ thống.

7. Tốc độ quay tối đa là bao nhiêu?
Thiết bị có thể hoạt động ổn định ở tốc độ lên đến 5000 vòng/phút (rpm).

8. Tôi có cần mua thêm khớp nối không?
Nên dùng khớp nối Ø6mm để tránh rung chấn làm gãy trục Encoder, giúp tăng tuổi thọ sản phẩm.

9. AUT VN có cam kết hàng chính hãng không?
Có, AUT VN cam kết 100% hàng chính hãng Autonics, cung cấp đầy đủ CO/CQ cho khách hàng.

10. Chính sách bảo hành như thế nào?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng Autonics, hỗ trợ kỹ thuật tận tình tại AUT VN.
