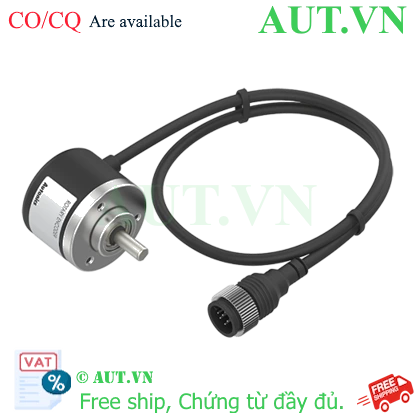

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác vị trí, tốc độ và hướng quay của động cơ là yếu tố then chốt. Cảm biến Encoder Autonics E40S6-1024-3-T-5-C là thiết bị Encoder quay tăng dần (Incremental Rotary Encoder) cao cấp, được thiết kế để cung cấp phản hồi chính xác tuyệt đối cho các hệ thống điều khiển PLC, Servo và biến tần.
Với độ phân giải 1024 xung mỗi vòng và ngõ ra Totem Pole, sản phẩm này đảm bảo tín hiệu truyền tải ổn định, giảm nhiễu, giúp máy móc vận hành mượt mà và chính xác hơn. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng và hỗ trợ kỹ thuật tận tâm.
Điểm nổi bật của Autonics E40S6-1024-3-T-5-C
- Độ chính xác cực cao: Với 1024 xung/vòng, thiết bị cho phép chia nhỏ góc quay, giúp kiểm soát vị trí chi tiết đến từng milimet.
- Tín hiệu ổn định: Ngõ ra Totem Pole cung cấp mức logic rõ ràng, dễ dàng kết nối với các bộ thu tín hiệu mà không cần thêm điện trở kéo lên.
- Thiết kế bền bỉ: Thân máy chắc chắn, trục Ø6mm tiêu chuẩn, đạt chuẩn bảo vệ IP50, hoạt động ổn định trong môi trường công nghiệp.
- Tương thích rộng: Sử dụng nguồn 5VDC, phù hợp với hầu hết các dòng PLC phổ biến hiện nay như Siemens, Mitsubishi, Omron.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật E40S6-1024-3-T-5-C
| Model | E40S6-1024-3-T-5-C |
|---|
| Đường kính trục | Ø6mm |
|---|
| Độ phân giải | 1024 P/R (Xung/Vòng) |
|---|
| Nguồn cấp | 5VDC ±5% (Sóng P-P: max. 5%) |
|---|
| Kiểu ngõ ra | Totem pole |
|---|
| Pha ngõ ra | A, B, Z |
|---|
| Tần số đáp ứng tối đa | 300kHz |
|---|
| Vòng quay cho phép tối đa | 5000rpm |
|---|
| Mô-men khởi động | Max. 40gf.cm (0.00392N.m) |
|---|
| Loại kết nối | Giắc cắm xuyên tâm (Radial connector) |
|---|
| Tiêu chuẩn bảo vệ | IP50 |
|---|
| Nhiệt độ vận hành | -10 đến 70℃ (Bảo quản: -25 đến 85℃) |
|---|
| Trọng lượng | Xấp xỉ 120g |
|---|
Nguồn tham khảo: Autonics Official Website
Lợi ích khi sử dụng Encoder Autonics E40S6
- Tăng năng suất: Giảm sai số trong quá trình vận hành máy, từ đó giảm tỷ lệ sản phẩm lỗi.
- Tiết kiệm chi phí: Độ bền cao, ít phải bảo trì và thay thế thường xuyên.
- Dễ dàng lắp đặt: Thiết kế tiêu chuẩn giúp việc thay thế cho các encoder cùng kích thước trở nên nhanh chóng.
Hướng dẫn sử dụng và lắp đặt
- Kiểm tra cơ khí: Đảm bảo trục của động cơ/máy được căn chỉnh thẳng hàng với trục encoder để tránh rung lắc gây hỏng vòng bi.
- Kết nối khớp nối: Sử dụng khớp nối mềm (Coupling) Ø6mm để truyền động từ trục máy sang encoder.
- Đấu nối điện: Kết nối nguồn 5VDC chính xác vào chân nguồn. Đấu các pha A, B, Z vào ngõ vào tốc độ cao (HSC) của PLC.
- Cấu hình PLC: Thiết lập bộ đếm xung trong PLC với độ phân giải 1024 P/R để tính toán quãng đường hoặc tốc độ.
Sản phẩm sử dụng chung
- Khớp nối trục mềm (Flexible Coupling) Ø6mm hoặc Ø6mm-Ø8mm.
- Bộ nguồn DC 5V ổn định hoặc module nguồn của PLC.
- PLC Siemens S7-1200, Mitsubishi FX Series hoặc Omron CP Series.
- Dây cáp bọc kim chống nhiễu cho tín hiệu Encoder.
Ứng dụng thực tế
- Hệ thống băng tải: Đo chiều dài sản phẩm, định vị điểm dừng của băng chuyền.
- Máy đóng gói: Điều khiển chính xác độ dài màng co, vị trí cắt bao bì.
- Cánh tay Robot: Phản hồi vị trí góc quay của các khớp nối.
- Máy CNC/Máy tiện: Theo dõi vị trí trục X, Y, Z trong gia công cơ khí.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm này có khác gì so với loại ngõ ra Open Collector?
Ngõ ra Totem Pole của E40S6-1024-3-T-5-C có khả năng tự kéo tín hiệu lên mức cao, giúp truyền tín hiệu xa hơn và ổn định hơn mà không cần điện trở kéo ngoài.
2. Tại sao tôi nên chọn độ phân giải 1024 P/R?
Đây là mức phân giải phổ biến, cân bằng giữa độ chính xác và khả năng xử lý của PLC, đủ cho hầu hết các ứng dụng định vị cơ bản.
3. Tôi có thể dùng nguồn 12V hoặc 24V cho model này không?
Không. Model này được thiết kế chuyên dụng cho nguồn 5VDC. Sử dụng điện áp cao hơn sẽ làm cháy thiết bị ngay lập tức.
4. Trục Ø6mm có phổ biến không?
Có, đây là kích thước trục tiêu chuẩn công nghiệp, dễ dàng tìm thấy các loại khớp nối tương ứng trên thị trường.
5. IP50 có nghĩa là gì?
IP50 bảo vệ thiết bị khỏi các vật thể rắn lớn hơn 1mm, nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.
6. Làm sao để phân biệt pha A, B và Z?
Pha A và B lệch pha nhau 90 độ để xác định chiều quay. Pha Z là xung zero, xuất hiện 1 lần mỗi vòng để xác định điểm gốc (Home).
7. AUT VN có hỗ trợ lắp đặt không?
Có, AUT VN cung cấp dịch vụ hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí cho khách hàng.
8. Sản phẩm có CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.
9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
10. Tôi cần mua khớp nối cho Encoder này, AUT VN có bán không?
Có, chúng tôi cung cấp đầy đủ các loại khớp nối Ø6mm và Ø8mm phù hợp với sản phẩm này.
