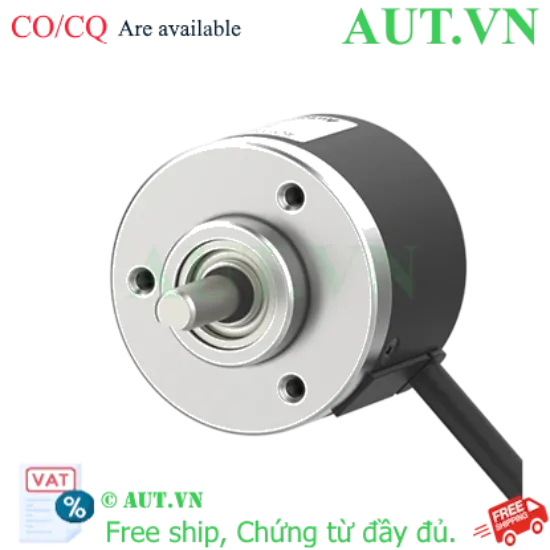

Encoder Autonics E40S6-1024-3-V-24 | 1024 Xung, Trục 6mm, Ngõ ra Điện áp

Độ phân giải: 1024 xung/vòng (P/R) cho độ chính xác cao.
Đường kính trục: Ø6mm, thiết kế bền bỉ, dễ lắp đặt.
Ngõ ra: Điện áp (Voltage Output) với các pha A, B, Z.
Nguồn cấp: 12-24VDC ±5%.
Tiêu chuẩn bảo vệ: IP50, hoạt động ổn định trong môi trường công nghiệp.

nhà chế tạo: Autonics

SKU: E40S6-1024-3-V-24

Giá cũ: 2.946.150 ₫

Giá bán: 2.356.920 ₫

Số lượng:

Cảm biến Encoder Autonics E40S6-1024-3-V-24 - Giải pháp đo lường chính xác cho công nghiệp

Encoder Autonics E40S6-1024-3-V-24 là thiết bị cảm biến quay tăng dần (Incremental Rotary Encoder) cao cấp, được thiết kế để chuyển đổi chuyển động quay thành các xung điện chính xác. Với độ phân giải 1024 xung/vòng và ngõ ra điện áp, sản phẩm này là lựa chọn lý tưởng cho các hệ thống điều khiển vị trí, tốc độ và đo lường khoảng cách trong tự động hóa công nghiệp.

Tại AUT VN, chúng tôi cung cấp sản phẩm chính hãng Autonics, đảm bảo tính ổn định tuyệt đối cho dây chuyền sản xuất của bạn.

Điểm nổi bật của E40S6-1024-3-V-24

Độ chính xác vượt trội: Với 1024 P/R, thiết bị cho phép kiểm soát chi tiết mọi chuyển động nhỏ nhất.
Thiết kế nhỏ gọn: Đường kính trục 6mm tiêu chuẩn, dễ dàng tích hợp vào nhiều loại máy móc hiện nay.
Tín hiệu ổn định: Ngõ ra điện áp pha A, B, Z giúp xác định chính xác hướng quay và điểm gốc (Zero point).
Độ bền công nghiệp: Đạt chuẩn IP50, chịu được môi trường làm việc khắc nghiệt với dải nhiệt độ từ -10 đến 70°C.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Encoder Autonics E40S6-1024-3-V-24
Model	E40S6-1024-3-V-24
Đường kính trục	Ø6mm
Độ phân giải	1024 P/R (Xung/vòng)
Ngõ ra điều khiển	Điện áp (Voltage Output)
Pha ngõ ra	A, B, Z
Nguồn cấp	12-24VDC ±5% (Sóng P-P: max. 5%)
Tần số đáp ứng tối đa	300kHz
Tốc độ quay cho phép tối đa	5000rpm
Mô-men khởi động	Max. 40gf.cm (max. 0.00392N.m)
Loại kết nối	Cáp hướng tâm
Cấu trúc bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Trọng lượng	Xấp xỉ 120g

Lợi ích khi sử dụng Encoder Autonics E40S6

Tăng năng suất: Giảm sai số trong đo lường, giúp máy vận hành mượt mà và chính xác hơn.
Tiết kiệm chi phí bảo trì: Linh kiện chính hãng từ Autonics có tuổi thọ cao, giảm thiểu thời gian dừng máy (down-time).
Dễ dàng thay thế: Kích thước chuẩn giúp việc thay thế các dòng encoder cũ trở nên nhanh chóng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra cơ khí: Đảm bảo trục máy và trục Encoder đồng tâm để tránh gây áp lực lên vòng bi, gây hư hỏng thiết bị.
Bước 2: Lắp khớp nối: Sử dụng khớp nối chuẩn Ø6mm để kết nối trục Encoder với trục truyền động.
Bước 3: Đấu nối điện: Kết nối nguồn 12-24VDC và các pha A, B, Z vào bộ điều khiển PLC hoặc bộ đếm xung theo sơ đồ hướng dẫn của hãng.
Bước 4: Cấu hình PLC: Thiết lập thông số độ phân giải 1024 P/R trên PLC để nhận diện chính xác vị trí và tốc độ.

Sản phẩm sử dụng chung

Để hệ thống vận hành hoàn hảo nhất, bạn nên kết hợp E40S6-1024-3-V-24 với:

Khớp nối mềm (Couplings) Ø6mm hoặc Ø8mm để giảm chấn.
Bộ nguồn DC 24V chất lượng cao để đảm bảo tín hiệu xung không bị nhiễu.
PLC Siemens, Mitsubishi, Omron... có hỗ trợ ngõ vào tốc độ cao (High-speed counter).

Ứng dụng thực tế

Sản phẩm được ứng dụng rộng rãi trong:

Hệ thống băng tải: Đo chiều dài sản phẩm, điều khiển vị trí dừng chính xác.
Máy đóng gói: Kiểm soát tốc độ màng phim, đồng bộ hóa dao cắt.
Cánh tay Robot: Xác định góc quay của các khớp nối.
Máy CNC/Máy tiện: Phản hồi vị trí trục cho hệ thống điều khiển.

Câu hỏi thường gặp (FAQ)

1. E40S6-1024-3-V-24 là loại Encoder gì?
Đây là Encoder quay tăng dần (Incremental Rotary Encoder) với độ phân giải 1024 xung/vòng.

2. Ngõ ra Voltage Output khác gì với NPN/PNP?
Ngõ ra điện áp cung cấp tín hiệu mức cao/thấp trực tiếp, thường phù hợp với các bộ thu tín hiệu có trở kháng cao, trong khi NPN/PNP là ngõ ra dạng hở thu cực (Open Collector) cần điện trở kéo lên.

3. Tôi có thể dùng nguồn 12V cho sản phẩm này không?
Có, dải nguồn cấp cho phép là từ 12VDC đến 24VDC.

4. Ý nghĩa của pha A, B, Z là gì?
Pha A và B lệch pha nhau 90 độ để xác định chiều quay. Pha Z xuất hiện 1 xung duy nhất mỗi vòng để xác định điểm gốc (Home).

5. Tại sao tôi nên chọn mua tại AUT VN?
AUT VN cam kết hàng chính hãng, đầy đủ CO/CQ, xuất hóa đơn VAT và hỗ trợ kỹ thuật miễn phí.

6. Sản phẩm có bao gồm khớp nối không?
Thông thường sản phẩm không kèm khớp nối, bạn cần mua thêm khớp nối Ø6mm phù hợp.

7. Độ bền của Encoder này ra sao?
Với chuẩn IP50 và linh kiện chất lượng cao, sản phẩm hoạt động bền bỉ trong môi trường công nghiệp không quá bụi bặm hoặc ẩm ướt cực đoan.

8. Làm sao để biết Encoder bị hỏng?
Khi tín hiệu xung không ổn định, mất pha Z hoặc không nhận xung khi trục quay, bạn nên kiểm tra nguồn cấp hoặc thay thế thiết bị.

9. Tốc độ quay tối đa là bao nhiêu?
Tốc độ tối đa cho phép là 5000 vòng/phút (rpm).

10. AUT VN có bảo hành sản phẩm này không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

Nguồn tham khảo: Autonics Official Website
