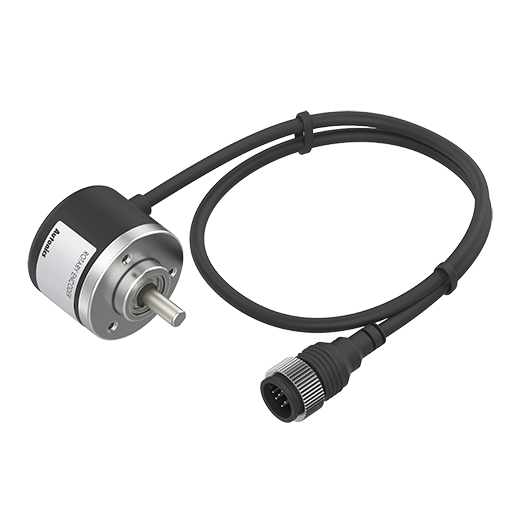

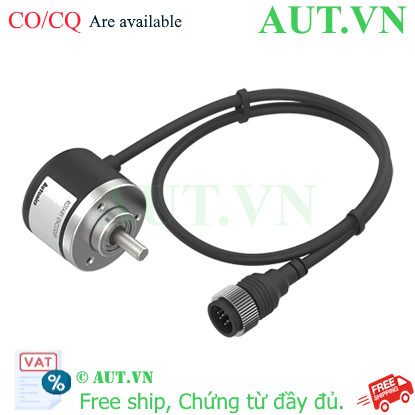

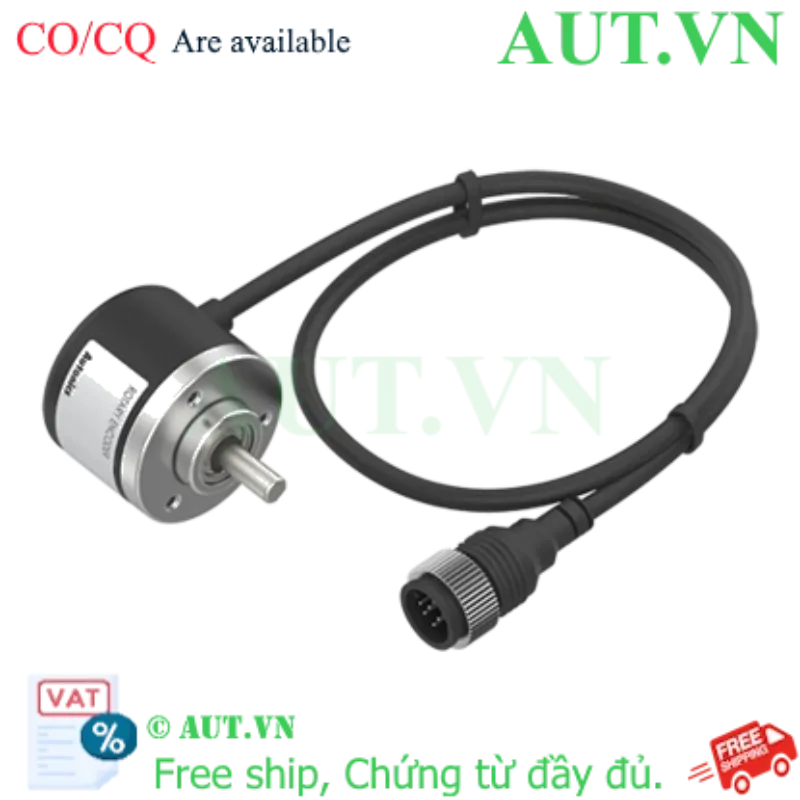

Cảm biến Encoder Autonics E40S6-1800-3-N-5-C | 1800 P/R, NPN, 5VDC

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: NPN Open Collector (Pha A, B, Z)
  • Đường kính trục: Ø6mm
  • Kết nối: Loại giắc cắm xuyên tâm
nhà chế tạo: Autonics
SKU: E40S6-1800-3-N-5-C
Giá cũ: 3.109.650 ₫
2.487.720 ₫

Giới thiệu về Cảm biến Encoder Autonics E40S6-1800-3-N-5-C

Cảm biến Encoder Autonics E40S6-1800-3-N-5-C là thiết bị đo lường vòng quay chính xác cao, thuộc dòng encoder quay tăng dần (incremental rotary encoder) của Autonics. Với khả năng cung cấp 1800 xung trên mỗi vòng quay, sản phẩm này là giải pháp lý tưởng cho các hệ thống điều khiển vị trí, tốc độ và hướng trong tự động hóa công nghiệp. Thiết bị được thiết kế tối ưu để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, đảm bảo tín hiệu phản hồi chính xác cho PLC hoặc bộ điều khiển.

Điểm nổi bật của Encoder Autonics E40S6-1800-3-N-5-C

  • Độ chính xác cao: Độ phân giải 1800 P/R giúp kiểm soát vị trí chi tiết đến từng góc nhỏ.
  • Tín hiệu ổn định: Ngõ ra NPN mạch thu hở (Open Collector) tương thích tốt với đa số các loại PLC hiện nay.
  • Thiết kế bền bỉ: Trục Ø6mm chắc chắn, tiêu chuẩn bảo vệ IP50 chống bụi, đảm bảo tuổi thọ vận hành lâu dài.
  • Phản hồi nhanh: Tần số đáp ứng tối đa lên đến 300kHz, đáp ứng tốt các ứng dụng tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE40S6-1800-3-N-5-C
Hãng sản xuấtAutonics
Độ phân giải1800 P/R
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnNPN mạch thu hở (Open Collector)
Pha ngõ raA, B, Z
Đường kính ngoài trụcØ6mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (max. 0.00392N.m)
Loại kết nốiLoại giắc cắm xuyên tâm
Cấu trúc bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Trọng lượngXấp xỉ 120g

Lợi ích khi sử dụng Encoder Autonics E40S6-1800-3-N-5-C

  • Tăng năng suất: Giúp hệ thống vận hành chính xác, giảm thiểu sai sót trong quá trình sản xuất.
  • Dễ dàng lắp đặt: Với thiết kế giắc cắm xuyên tâm và trục chuẩn 6mm, việc thay thế và lắp mới trở nên nhanh chóng.
  • Tiết kiệm chi phí: Độ bền cao, ít hỏng hóc giúp giảm chi phí bảo trì định kỳ cho doanh nghiệp.
  • Hỗ trợ kỹ thuật tuyệt vời: Khi mua tại AUT VN, quý khách được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Hướng dẫn sử dụng (How to)

  1. Kiểm tra trục: Đảm bảo trục của động cơ hoặc thiết bị truyền động đồng tâm với trục của Encoder để tránh rung lắc.
  2. Lắp đặt cơ khí: Sử dụng khớp nối chuẩn Ø6mm (hoặc Ø8mm tùy chọn) để kết nối chắc chắn.
  3. Đấu nối điện: Cấp nguồn 5VDC chính xác theo sơ đồ chân của hãng. Lưu ý kiểm tra cực tính để tránh làm hỏng thiết bị.
  4. Cấu hình PLC: Thiết lập bộ đếm xung trong PLC tương ứng với độ phân giải 1800 P/R và kiểu ngõ ra NPN.
  5. Vận hành thử: Quay trục chậm và kiểm tra tín hiệu pha A, B, Z trên phần mềm giám sát để đảm bảo chiều quay đúng.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

  • Máy CNC và Robot: Điều khiển chính xác vị trí các trục X, Y, Z.
  • Băng tải công nghiệp: Đo tốc độ băng tải và đếm sản phẩm.
  • Máy đóng gói: Kiểm soát độ dài màng phim hoặc vị trí cắt sản phẩm.
  • Hệ thống nâng hạ: Giám sát vị trí của thang máy hoặc cánh tay cẩu.

Câu hỏi thường gặp (FAQ)

1. E40S6-1800-3-N-5-C là loại encoder gì?
Đây là encoder quay tăng dần (incremental), ngõ ra NPN, nguồn cấp 5VDC với độ phân giải 1800 xung/vòng.

2. Thông số 1800 P/R có ý nghĩa gì?
P/R (Pulses per Revolution) nghĩa là trong một vòng quay 360 độ, encoder sẽ phát ra 1800 xung tín hiệu.

3. Ngõ ra NPN Open Collector là gì?
Đây là kiểu ngõ ra hở cực thu NPN, tín hiệu sẽ được kéo xuống mức thấp (0V) khi kích hoạt, thường dùng với PLC có ngõ vào Pull-up.

4. Tôi có thể dùng nguồn 24V cho sản phẩm này không?
Không. Model này yêu cầu nguồn 5VDC. Nếu dùng 24V sẽ gây cháy thiết bị. Vui lòng chọn model đuôi -24 nếu dùng nguồn 24V.

5. Trục Ø6mm có phổ biến không?
Có, đây là kích thước trục tiêu chuẩn cho nhiều loại động cơ servo và động cơ bước nhỏ.

6. Tiêu chuẩn IP50 là gì?
IP50 có nghĩa là thiết bị được bảo vệ chống lại sự xâm nhập của bụi nhưng không chống nước.

7. Làm sao để phân biệt pha A, B và Z?
Pha A và B lệch pha nhau 90 độ để xác định chiều quay. Pha Z là xung chỉ số (Index pulse) xuất hiện 1 lần mỗi vòng để xác định điểm gốc.

8. Sản phẩm này có bao gồm khớp nối không?
Khớp nối Ø6mm hoặc Ø8mm được bán riêng, quý khách vui lòng liên hệ AUT VN để đặt mua kèm.

9. Tại sao tôi nên mua sản phẩm này tại AUT VN?
AUT VN cam kết hàng chính hãng Autonics, đầy đủ CO/CQ, hỗ trợ VAT và miễn phí tư vấn kỹ thuật.

10. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Autonics Việt Nam.

11. Tôi cần lưu ý gì khi lắp đặt?
Cần đảm bảo trục không bị lệch tâm quá mức để tránh làm hỏng vòng bi của encoder.

12. Tần số 300kHz có ý nghĩa gì?
Đây là tốc độ truyền tín hiệu tối đa mà encoder có thể đáp ứng, đảm bảo không bị mất xung khi quay ở tốc độ cao.

Nguồn tham khảo: Autonics Official Website
