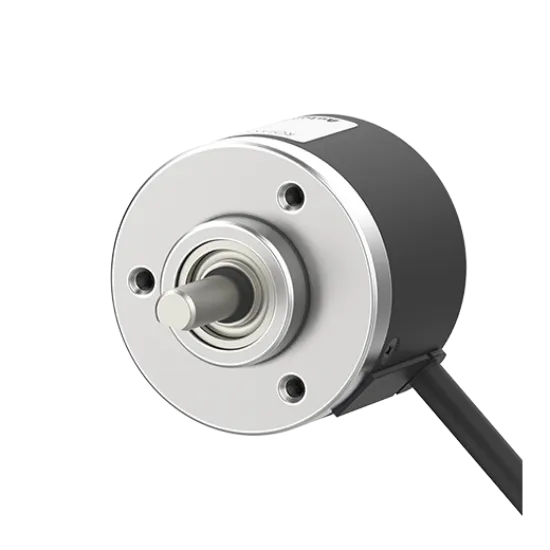

Giới thiệu về Encoder Autonics E40S6-360-3-N-24
Encoder Autonics E40S6-360-3-N-24 là thiết bị cảm biến đo lường chuyển động quay chính xác cao, thuộc dòng Incremental Encoder (Encoder tương đối) danh tiếng của Autonics. Với thiết kế tối ưu thân Ø40mm và trục Ø6mm, sản phẩm này cung cấp giải pháp đo tốc độ, vị trí và hướng quay của trục máy một cách tuyệt đối chính xác. Đây là lựa chọn hàng đầu cho các kỹ sư tự động hóa muốn nâng cao hiệu suất vận hành và kiểm soát chi tiết trong các hệ thống máy móc công nghiệp hiện đại.
Điểm nổi bật của sản phẩm
- Độ phân giải chuẩn xác: Với 360 xung/vòng (P/R), thiết bị cho phép chia nhỏ một vòng quay thành 360 đơn vị, giúp kiểm soát vị trí chính xác đến từng độ.
- Kích thước nhỏ gọn: Thân máy Ø40mm dễ dàng lắp đặt vào các hệ thống cơ khí có không gian hạn chế mà không làm thay đổi kết cấu máy.
- Tín hiệu truyền tải tốc độ cao: Ngõ ra NPN Open Collector đảm bảo tín hiệu phản hồi nhanh, giảm thiểu độ trễ và tương thích hoàn hảo với các dòng PLC phổ biến như Mitsubishi, Omron, Siemens.
- Độ bền chuẩn công nghiệp: Đạt tiêu chuẩn IP50, hoạt động ổn định trong điều kiện khắc nghiệt từ -10 đến 70℃, đảm bảo tuổi thọ thiết bị lâu dài.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật Autonics E40S6-360-3-N-24 |
| Đường kính thân |
Ø40mm |
| Đường kính trục |
Ø6mm |
| Độ phân giải |
360 P/R (xung/vòng) |
| Pha ngõ ra |
A, B, Z |
| Loại ngõ ra |
NPN Open Collector (Mạch thu hở) |
| Nguồn cấp điện |
12-24VDC ±5% (Sóng P-P: max. 5%) |
| Tần số đáp ứng tối đa |
300kHz |
| Tốc độ quay cho phép tối đa |
5000rpm |
| Mô-men khởi động |
Max. 40gf.cm (0.00392N.m) |
| Loại kết nối |
Cáp hướng tâm (Radial Cable) |
| Cấp bảo vệ |
IP50 |
| Nhiệt độ vận hành |
-10 đến 70℃ (Bảo quản: -25 đến 85℃) |
| Độ ẩm môi trường |
35 đến 85%RH (Bảo quản: 35 đến 90%RH) |
| Trọng lượng |
Xấp xỉ 120g |
Lợi ích khi sử dụng Encoder Autonics E40S6
- Tối ưu hóa độ chính xác: Loại bỏ hoàn toàn sai số trong đo lường, giúp hệ thống vận hành đồng bộ, giảm tỷ lệ sản phẩm lỗi.
- Giảm chi phí vận hành: Linh kiện chính hãng Autonics có độ bền cao, giúp giảm thiểu thời gian dừng máy (downtime) và chi phí thay thế định kỳ.
- Tích hợp siêu tốc: Nhờ chuẩn ngõ ra NPN và dải nguồn 12-24VDC, việc kết nối với các bộ điều khiển PLC diễn ra nhanh chóng, không cần thêm bộ chuyển đổi phức tạp.
Hướng dẫn lắp đặt và sử dụng (How to use)
- Bước 1: Lựa chọn khớp nối: Sử dụng khớp nối trục (Coupling) chuẩn Ø6mm để kết nối Encoder với trục máy. Lưu ý căn chỉnh tâm chính xác để tránh rung lắc gây hỏng trục.
- Bước 2: Đấu nối nguồn điện: Kết nối nguồn 12-24VDC vào các chân VCC và GND theo đúng sơ đồ chân hướng dẫn của nhà sản xuất.
- Bước 3: Kết nối tín hiệu: Đấu nối các pha A, B và Z vào module High-Speed Counter (Bộ đếm tốc độ cao) của PLC.
- Bước 4: Cấu hình phần mềm: Trong chương trình PLC, thiết lập thông số độ phân giải là 360 P/R để tính toán khoảng cách/tốc độ chính xác.
- Bước 5: Vận hành thử: Quay trục bằng tay để kiểm tra xung ngõ ra trên PLC trước khi chạy tự động ở tốc độ cao.
Sản phẩm sử dụng chung
Để đạt hiệu quả vận hành cao nhất, Encoder Autonics E40S6-360-3-N-24 nên được lắp đặt cùng:
- Khớp nối mềm (Flexible Coupling): Kích thước Ø6mm để bù sai lệch tâm.
- Bộ điều khiển PLC: Các dòng PLC của Mitsubishi, Siemens, Omron hỗ trợ ngõ vào NPN.
- Bộ chuyển đổi tín hiệu: Nếu cần chuyển từ NPN sang Modbus RTU/RS485 để giám sát từ xa.
- Giá đỡ (Bracket): Giúp cố định Encoder chắc chắn vào khung máy.
Ứng dụng thực tế
Sản phẩm là giải pháp đo lường lý tưởng cho:
- Hệ thống băng tải: Đo quãng đường di chuyển, định vị sản phẩm để đóng gói hoặc phân loại tự động.
- Máy chiết rót/Đóng gói: Kiểm soát chính xác vị trí dừng của vòi chiết hoặc điểm cắt màng bao bì.
- Cánh tay Robot: Giám sát góc quay của các trục khớp nối cơ khí để điều khiển quỹ đạo chuyển động.
- Máy CNC & Máy tiện: Phản hồi vị trí trục chính, đảm bảo độ chính xác của chi tiết gia công.
Câu hỏi thường gặp (FAQ)
1. E40S6-360-3-N-24 là Encoder tương đối hay tuyệt đối?
Đây là Encoder tương đối (Incremental). Nó đếm số xung kể từ vị trí khởi đầu và sẽ reset giá trị về 0 khi ngắt nguồn điện.
2. Ngõ ra NPN Open Collector hoạt động như thế nào?
Đây là loại ngõ ra hở cực thu NPN, khi có xung, tín hiệu sẽ được kéo xuống mức 0V (Low). Loại này cực kỳ phổ biến cho các PLC từ Nhật Bản và Hàn Quốc.
3. Tôi có thể dùng nguồn 24VDC cho thiết bị này không?
Có, sản phẩm hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC.
4. Độ phân giải 360 P/R nghĩa là gì?
Nghĩa là cứ mỗi một vòng quay 360 độ, Encoder sẽ phát ra chính xác 360 xung điện.
5. Thiết bị có khả năng chống nước không?
Sản phẩm đạt chuẩn IP50 (chống bụi cơ bản), không chống nước. Bạn nên lắp đặt trong tủ điện hoặc nơi khô ráo.
6. Nếu trục máy của tôi không phải Ø6mm thì làm sao?
Bạn có thể sử dụng khớp nối chuyển đổi (ví dụ Ø6mm sang Ø8mm hoặc Ø10mm) để tương thích với trục máy.
7. Sản phẩm mua tại AUT VN có đầy đủ giấy tờ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng từ Autonics Vina cho mọi sản phẩm, đảm bảo chính hãng 100%.
8. Thời gian bảo hành của Encoder Autonics là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam, hỗ trợ kỹ thuật trọn đời.
9. Pha Z (Index pulse) có tác dụng gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, thường được dùng làm điểm mốc (Home) để reset vị trí hệ thống.
10. Tôi có thể thay thế bằng loại ngõ ra PNP không?
Có thể, nhưng bạn phải thay đổi mã model sang loại PNP và thay đổi sơ đồ đấu nối trong PLC để phù hợp.
11. Tần số đáp ứng 300kHz có ý nghĩa gì?
Nghĩa là Encoder có thể truyền tín hiệu với tốc độ lên tới 300.000 xung mỗi giây, phù hợp cho các ứng dụng tốc độ cao.
12. Tại sao nên chọn mua tại AUT VN thay vì các đơn vị khác?
AUT VN không chỉ bán sản phẩm mà còn cung cấp giải pháp: Hàng sẵn kho, CO/CQ đầy đủ, giá cạnh tranh và đội ngũ kỹ thuật hỗ trợ cài đặt miễn phí.
Nguồn tham khảo: Autonics Official Website
