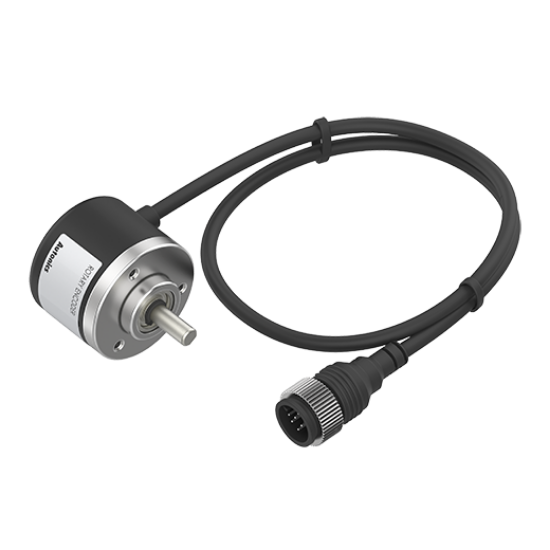

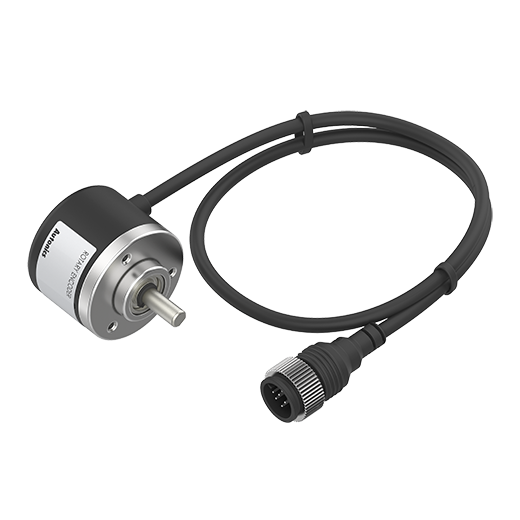

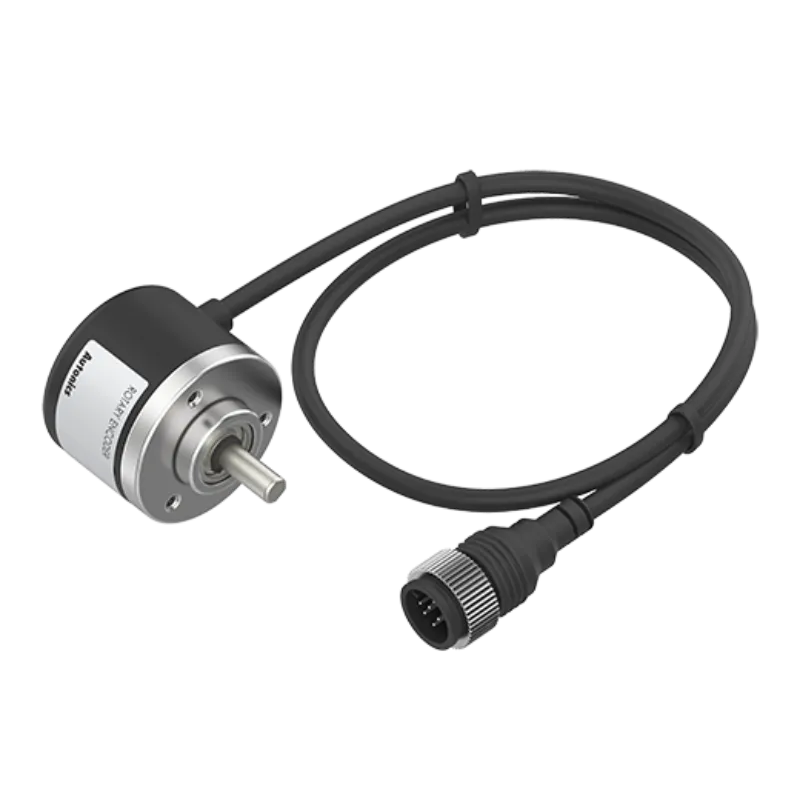

Cảm biến Encoder Autonics E40S6-3600-3-N-5-C | 3600 P/R, 5VDC, NPN Open Collector

  • Độ phân giải: 3600 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: NPN Open Collector (Pha A, B, Z)
  • Đường kính trục: Ø6mm
  • Kết nối: Loại giắc cắm xuyên tâm
nhà chế tạo: Autonics
SKU: E40S6-3600-3-N-5-C
Giá cũ: 3.333.450 ₫
2.666.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E40S6-3600-3-N-5-C

Cảm biến Encoder Autonics E40S6-3600-3-N-5-C là thiết bị đo lường vòng quay chính xác cao, thuộc dòng encoder công nghiệp của Autonics. Với độ phân giải 3600 xung/vòng và ngõ ra NPN mạch thu hở, sản phẩm này là giải pháp lý tưởng cho các hệ thống điều khiển chuyển động, giám sát vị trí và tốc độ trong tự động hóa công nghiệp. Được phân phối chính hãng bởi AUT VN, sản phẩm đảm bảo độ bền bỉ và độ tin cậy tuyệt đối trong môi trường vận hành khắt khe.

Điểm nổi bật của Encoder Autonics E40S6-3600-3-N-5-C

  • Độ chính xác vượt trội: Độ phân giải 3600 P/R giúp kiểm soát vị trí chi tiết đến từng góc quay nhỏ.
  • Tín hiệu ổn định: Ngõ ra NPN Open Collector kết hợp 3 pha A, B, Z giúp xác định chính xác hướng quay và điểm gốc (Zero point).
  • Thiết kế bền bỉ: Tiêu chuẩn bảo vệ IP50, hoạt động ổn định trong dải nhiệt độ từ -10 đến 70℃.
  • Tương thích cao: Nguồn cấp 5VDC phổ biến, dễ dàng tích hợp với các bộ PLC, vi điều khiển và bộ đếm tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩm (SKU)E40S6-3600-3-N-5-C
Hãng sản xuấtAutonics
Độ phân giải3600 P/R
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnNPN mạch thu hở (Open Collector)
Pha ngõ raA, B, Z
Đường kính ngoài trụcØ6mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (max. 0.00392N.m)
Loại kết nốiLoại giắc cắm xuyên tâm
Cấp bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Trọng lượngXấp xỉ 120g

Lợi ích khi sử dụng Encoder Autonics E40S6-3600-3-N-5-C

  • Tăng năng suất: Giảm thiểu sai số trong vận hành máy móc, giúp quy trình sản xuất mượt mà hơn.
  • Tiết kiệm chi phí: Độ bền cao, ít hỏng hóc, giảm chi phí bảo trì và thay thế định kỳ.
  • Lắp đặt nhanh chóng: Thiết kế chuẩn công nghiệp với giắc cắm xuyên tâm, dễ dàng thay thế và nâng cấp.
  • Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra nguồn điện: Đảm bảo nguồn cấp chính xác là 5VDC. Việc cấp sai điện áp có thể gây hỏng hóc vĩnh viễn cho cảm biến.
  2. Kết nối dây: Kết nối các pha A, B, Z vào bộ đếm hoặc PLC theo sơ đồ đấu nối của hãng Autonics.
  3. Lắp đặt trục: Sử dụng khớp nối (Coupling) Ø6mm để kết nối trục Encoder với trục động cơ/máy. Tránh lực tác động quá mạnh lên trục để không làm hỏng vòng bi.
  4. Kiểm tra tín hiệu: Cấp nguồn và quay trục chậm để kiểm tra xung ngõ ra qua đèn LED hoặc phần mềm giám sát PLC.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

  • Điều khiển vị trí cánh tay Robot, máy CNC.
  • Đo tốc độ vòng quay động cơ trong các dây chuyền đóng gói.
  • Hệ thống băng tải tự động cần định vị chính xác sản phẩm.
  • Máy in công nghiệp, máy dệt, máy chế biến gỗ.

Câu hỏi thường gặp (FAQ)

1. Encoder E40S6-3600-3-N-5-C dùng nguồn bao nhiêu V?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Độ phân giải 3600 P/R nghĩa là gì?
Nghĩa là trong một vòng quay 360 độ, cảm biến sẽ phát ra 3600 xung tín hiệu.

3. Ngõ ra NPN Open Collector là gì?
Đây là loại ngõ ra mạch thu hở NPN, yêu cầu có điện trở kéo lên (pull-up resistor) để tạo mức logic cao khi không dẫn.

4. Trục của sản phẩm này có đường kính bao nhiêu?
Đường kính trục là Ø6mm.

5. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP50, bảo vệ chống bụi nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

6. Tôi có thể dùng nguồn 24V cho model này không?
Không. Model này chỉ dùng nguồn 5VDC. Nếu muốn dùng 24V, quý khách hãy tham khảo model E40S6-3600-3-N-24.

7. Pha Z trong Encoder có tác dụng gì?
Pha Z cung cấp một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của hệ thống.

8. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm chính hãng.

9. Tần số đáp ứng tối đa của cảm biến là bao nhiêu?
Tần số đáp ứng tối đa là 300kHz.

10. Làm sao để chọn khớp nối phù hợp cho Encoder này?
Quý khách nên chọn khớp nối có một đầu Ø6mm để khớp với trục của Encoder.

Nguồn tham khảo: Autonics Official Website
