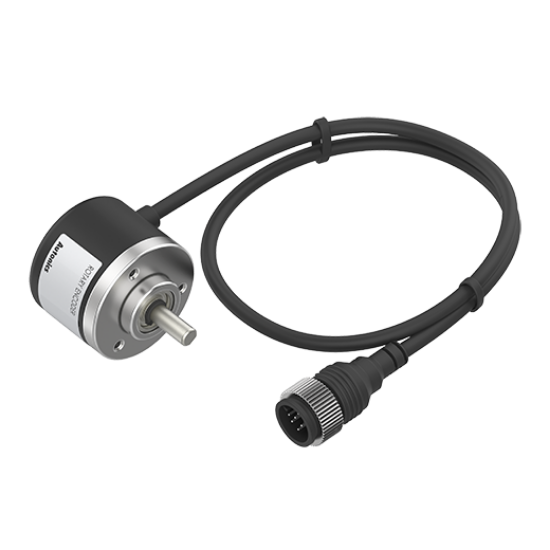

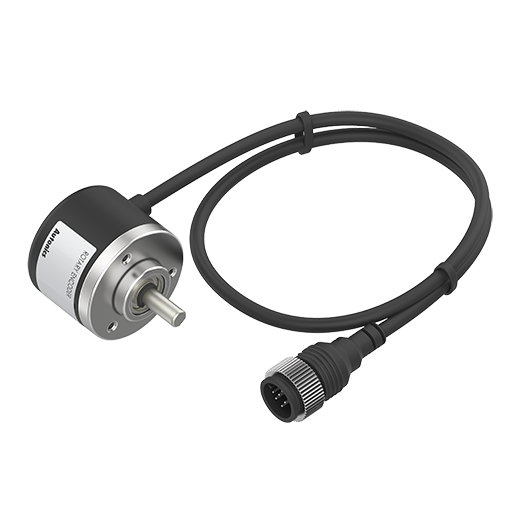

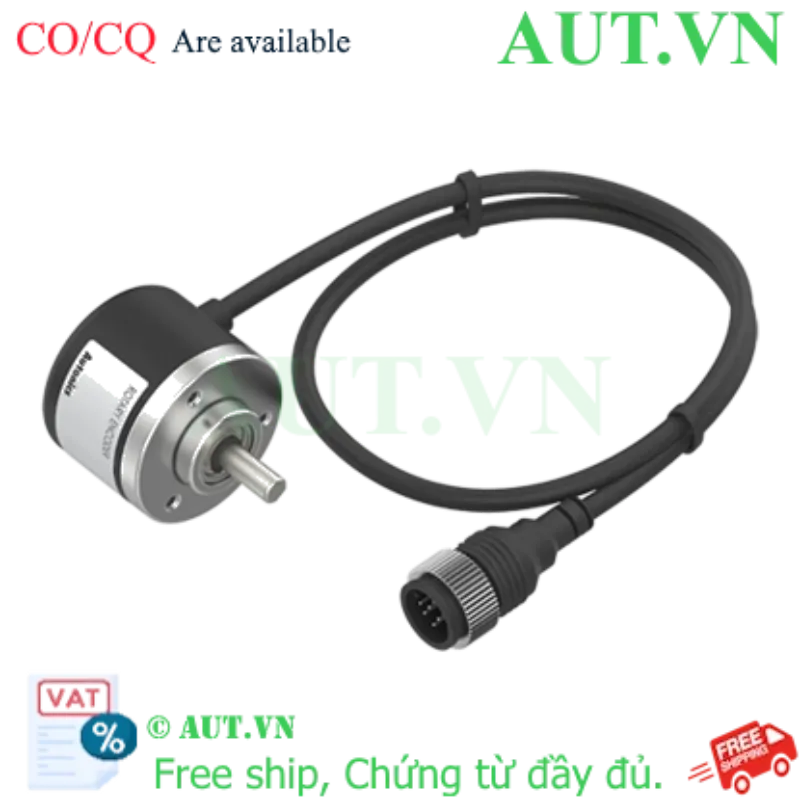

Cảm biến Encoder Autonics E40S6-5000-6-L-5-C - 5000 P/R, 5VDC, Ngõ ra Line Driver

Độ phân giải: 5000 xung/vòng (P/R) - Độ chính xác cực cao.
Nguồn cấp: 5VDC ±5% ổn định.
Ngõ ra: Line Driver (TTL) với các pha A, A-, B, B-, Z, Z- chống nhiễu.
Kích thước trục: Đường kính Ø6mm, thiết kế bền bỉ.
Tiêu chuẩn bảo vệ: IP50, hoạt động ổn định trong môi trường công nghiệp.

nhà chế tạo: Autonics

SKU: E40S6-5000-6-L-5-C

Tải xuống mẫu

Giá cũ: 4.216.200 ₫

Giá bán: 3.372.960 ₫

Số lượng:

Cảm biến Encoder Autonics E40S6-5000-6-L-5-C: Giải Pháp Đo Lường Chính Xác Cho Công Nghiệp

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác vị trí và tốc độ quay là yếu tố then chốt. Cảm biến Encoder Autonics E40S6-5000-6-L-5-C là dòng encoder quay tăng dần (incremental rotary encoder) cao cấp, được thiết kế để cung cấp dữ liệu phản hồi chính xác tuyệt đối cho PLC, bộ điều khiển CNC và các hệ thống điều khiển chuyển động.

Với độ phân giải lên đến 5000 xung/vòng và ngõ ra Line Driver, sản phẩm này loại bỏ nhiễu điện từ, đảm bảo tín hiệu truyền tải đi xa mà không bị suy hao, lý tưởng cho những môi trường sản xuất khắt khe.

Điểm Nổi Bật Của Autonics E40S6-5000-6-L-5-C

Độ phân giải cao: 5000 P/R cho phép chia nhỏ vòng quay thành các phân đoạn cực nhỏ, đáp ứng các yêu cầu khắt khe về độ chính xác.
Khả năng chống nhiễu vượt trội: Ngõ ra Line Driver (vi sai) giúp triệt tiêu nhiễu chế độ chung, tăng cường độ tin cậy của tín hiệu.
Thiết kế tối ưu: Trục Ø6mm tiêu chuẩn, dễ dàng lắp đặt với nhiều loại khớp nối công nghiệp.
Hoạt động ổn định: Chịu được nhiệt độ từ -10 đến 70℃, đảm bảo vận hành liên tục 24/7.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật E40S6-5000-6-L-5-C
Model	E40S6-5000-6-L-5-C
Độ phân giải	5000 P/R (Xung/Vòng)
Nguồn cấp	5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiển	Line Driver (TTL)
Pha ngõ ra	A, /A, B, /B, Z, /Z
Đường kính trục	Ø6mm
Tần số đáp ứng tối đa	300kHz
Vòng quay cho phép tối đa	5000 rpm
Mô-men khởi động	Max. 40gf.cm (0.00392N.m)
Cấu trúc bảo vệ	IP50
Nhiệt độ hoạt động	-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Loại kết nối	Giắc cắm xuyên tâm (Radial Connector)
Trọng lượng	Xấp xỉ 120g

Lợi Ích Khi Sử Dụng Sản Phẩm

Nâng cao chất lượng sản phẩm: Việc kiểm soát vị trí chính xác giúp giảm sai số trong gia công và đóng gói.
Giảm thời gian dừng máy: Độ bền cao và tiêu chuẩn IP50 giúp thiết bị vận hành ổn định, giảm chi phí bảo trì.
Dễ dàng tích hợp: Tương thích với hầu hết các dòng PLC phổ biến hiện nay (Siemens, Mitsubishi, Omron...).

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1: Kiểm tra cơ khí - Đảm bảo trục của động cơ hoặc máy được căn chỉnh thẳng hàng với trục encoder để tránh gây áp lực lên vòng bi.
Bước 2: Lắp khớp nối - Sử dụng khớp nối linh hoạt Ø6mm để kết nối trục Encoder với trục truyền động.
Bước 3: Đấu nối điện - Kết nối nguồn 5VDC và các pha A, B, Z vào bộ đếm hoặc PLC theo sơ đồ đấu dây của Autonics. Lưu ý sử dụng dây bọc kim chống nhiễu.
Bước 4: Cấu hình PLC - Thiết lập số xung trên mỗi vòng (5000 P/R) trong phần mềm lập trình PLC để tính toán quãng đường/tốc độ.
Bước 5: Chạy thử - Vận hành ở tốc độ thấp để kiểm tra chiều quay và tính chính xác của xung trước khi chạy toàn tải.

Sản Phẩm Sử Dụng Chung (isRelatedTo)

Khớp nối trục (Coupling): Khớp nối Ø6mm hoặc Ø6mm-Ø8mm để truyền động chính xác.
Bộ nguồn 5VDC: Nguồn DC chất lượng cao, ổn định để cung cấp điện cho encoder.
PLC / Bộ điều khiển: Các dòng PLC hỗ trợ ngõ vào High-Speed Counter (HSC).
Cáp tín hiệu chống nhiễu: Cáp xoắn đôi có lớp bọc kim cho ngõ ra Line Driver.

Ứng Dụng Thực Tế (Application)

Máy đóng gói, dán nhãn: Điều khiển độ dài màng phim và vị trí dán nhãn chính xác.
Máy CNC, máy phay: Phản hồi vị trí trục tọa độ.
Hệ thống băng tải: Đo tốc độ băng tải để đồng bộ hóa quy trình sản xuất.
Cánh tay Robot: Kiểm soát góc quay của các khớp nối.

Câu Hỏi Thường Gặp (FAQ)

1. Encoder E40S6-5000-6-L-5-C khác gì với loại ngõ ra Open Collector?
Loại Line Driver (TTL) này sử dụng tín hiệu vi sai, giúp chống nhiễu tốt hơn nhiều và truyền tín hiệu đi xa hơn so với Open Collector.

2. Tại sao tôi cần nguồn 5VDC chính xác cho sản phẩm này?
Vì đây là thiết bị đo lường chính xác, nguồn điện không ổn định (quá cao hoặc quá thấp) có thể gây sai số xung hoặc làm hỏng mạch điện bên trong.

3. Tôi có thể dùng khớp nối cứng không?
Không khuyến khích. Bạn nên dùng khớp nối linh hoạt (flexible coupling) để bù đắp sai lệch tâm, tránh làm hỏng trục encoder.

4. 5000 P/R nghĩa là gì?
Nghĩa là khi trục encoder quay hết một vòng (360 độ), nó sẽ phát ra 5000 xung điện.

5. Sản phẩm này có chống nước không?
Tiêu chuẩn IP50 chỉ chống bụi, không chống nước. Vui lòng lắp đặt ở nơi khô ráo hoặc sử dụng vỏ bảo vệ nếu môi trường ẩm ướt.

6. Làm sao để biết encoder đang quay đúng chiều?
Dựa vào pha A và pha B. Nếu pha A dẫn trước pha B, encoder quay theo chiều thuận (CW) và ngược lại.

7. Sản phẩm có đi kèm khớp nối không?
Thông thường khớp nối được bán rời. Bạn có thể đặt mua kèm khớp nối Ø6mm tại AUT VN.

8. Thời gian bảo hành của Autonics là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

9. Tôi có thể thay thế model này bằng model 1000 P/R không?
Có thể về mặt vật lý, nhưng bạn phải thay đổi cài đặt trong PLC vì độ phân giải khác nhau sẽ dẫn đến sai số đo lường.

10. Làm thế nào để đặt mua hàng chính hãng?
Bạn có thể liên hệ trực tiếp qua Zalo 0968.053.025 hoặc email sale@aut.vn để được báo giá tốt nhất.
