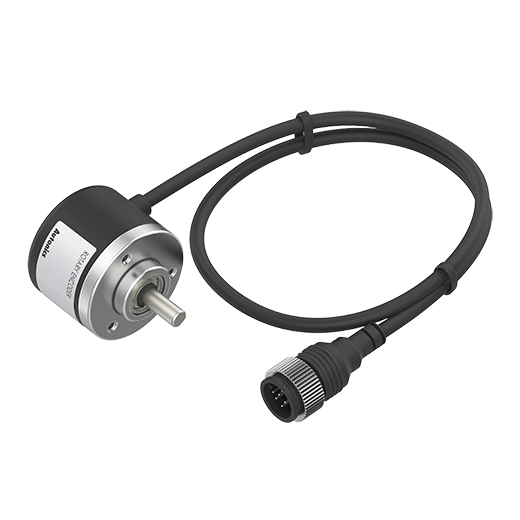

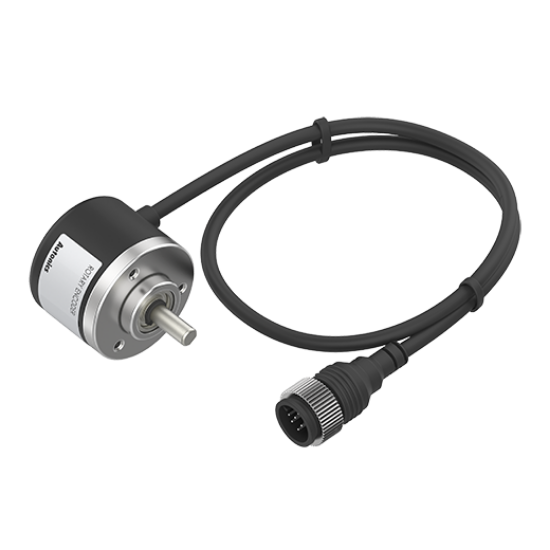

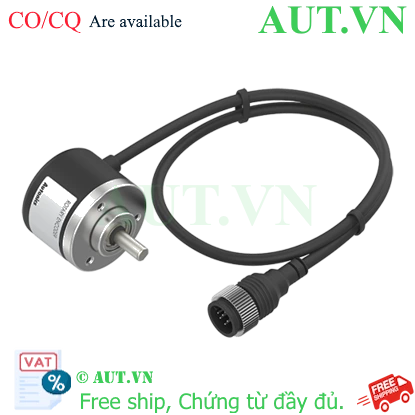

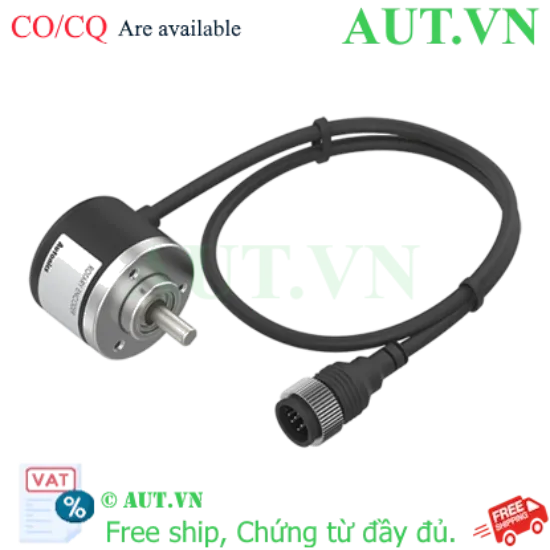

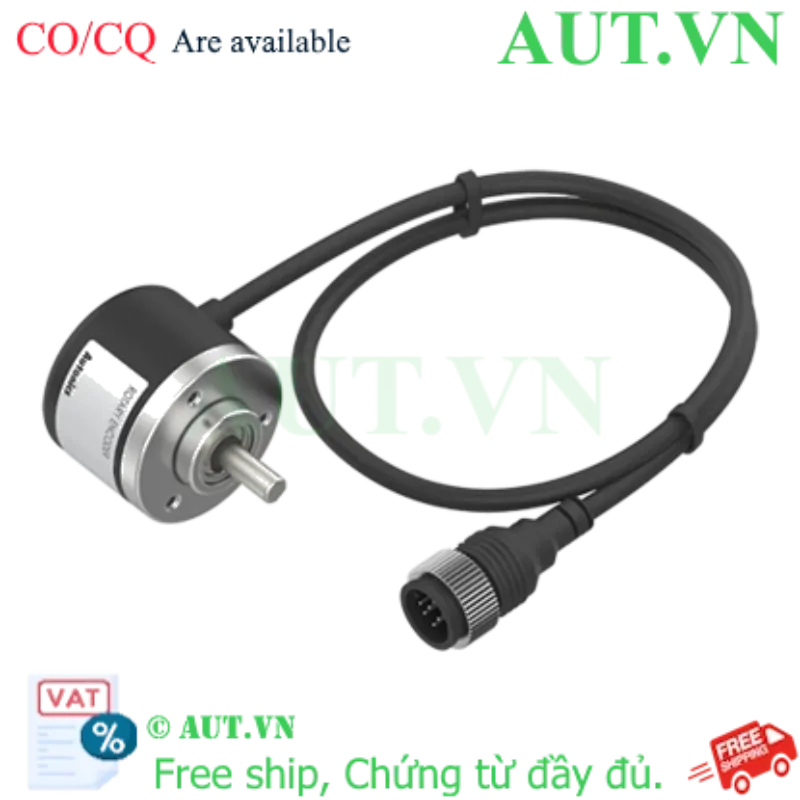

Encoder Autonics E40S8-1000-3-T-24-C | 1000 Xung, Trục Ø8mm, Ngõ ra Totem Pole

Độ phân giải chính xác: 1000 xung/vòng (P/R) đảm bảo kiểm soát vị trí và tốc độ cực kỳ chi tiết.
Thông số trục chuẩn: Đường kính trục Ø8mm, thiết kế cơ khí chắc chắn, chống lệch tâm.
Ngõ ra Totem Pole: Tín hiệu mạnh mẽ, khả năng chống nhiễu vượt trội, lý tưởng cho môi trường công nghiệp.
Tốc độ đáp ứng cao: Tần số lên đến 300kHz, phù hợp cho các ứng dụng chuyển động tốc độ cao.
Nguồn cấp linh hoạt: Dải điện áp 12-24VDC, dễ dàng tích hợp vào các hệ thống PLC và tủ điện.

nhà chế tạo: Autonics

SKU: E40S8-1000-3-T-24-C

Tải xuống mẫu

Giá cũ: 3.434.850 ₫

Giá bán: 2.747.880 ₫

Giới thiệu về Encoder Autonics E40S8-1000-3-T-24-C

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc đo lường chính xác vị trí và tốc độ vòng quay là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Encoder Autonics E40S8-1000-3-T-24-C là giải pháp tối ưu cho bài toán này. Đây là dòng cảm biến Encoder tăng dần (Incremental Encoder) cao cấp, được thiết kế để cung cấp phản hồi tín hiệu chuẩn xác tuyệt đối cho PLC, bộ điều khiển Servo hoặc bộ đếm (Counter). Với độ phân giải 1000 xung/vòng và công nghệ ngõ ra Totem Pole, sản phẩm đảm bảo truyền tải dữ liệu ổn định, loại bỏ nhiễu tín hiệu ngay cả trong môi trường vận hành khắc nghiệt nhất.

Điểm nổi bật của Encoder Autonics E40S8-1000-3-T-24-C

Độ chính xác vượt trội: Với 1000 xung trên mỗi vòng quay, thiết bị giúp chia nhỏ góc quay, cho phép giám sát chuyển động với sai số cực thấp.
Tốc độ phản hồi tức thì: Tần số đáp ứng tối đa 300kHz giúp thiết bị hoạt động mượt mà ở tốc độ cao mà không gây hiện tượng mất xung (missed pulse).
Công nghệ ngõ ra Totem Pole: Khác với các loại ngõ ra thông thường, Totem Pole cung cấp dòng điện đầu ra mạnh mẽ, giúp truyền tín hiệu đi xa và chống nhiễu điện từ (EMI) cực tốt.
Thiết kế bền bỉ chuẩn công nghiệp: Cấu trúc bảo vệ IP50 và vật liệu cao cấp giúp thiết bị chịu được rung động và nhiệt độ vận hành từ -10 đến 70℃.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E40S8-1000-3-T-24-C
Hãng sản xuất	Autonics
Độ phân giải (Resolution)	1000 P/R (xung/vòng)
Đường kính trục (Shaft Diameter)	Ø8mm
Số pha ngõ ra (Output Phase)	3 Pha (A, B, Z)
Kiểu ngõ ra (Output Type)	Totem Pole
Tần số đáp ứng tối đa	300kHz
Nguồn cấp (Power Supply)	12-24VDC (±5%)
Cấp bảo vệ (IP Rating)	IP50
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng	~120g

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng Encoder Autonics E40S8

Nâng cao hiệu suất sản xuất: Kiểm soát chính xác vị trí và tốc độ giúp giảm thiểu tối đa tỷ lệ sản phẩm lỗi trong dây chuyền tự động.
Tiết kiệm chi phí vận hành: Độ bền cao và sự ổn định của thương hiệu Autonics giúp giảm tần suất bảo trì và thay thế linh kiện.
Dễ dàng tích hợp hệ thống: Với chuẩn ngõ ra Totem Pole và dải nguồn rộng, thiết bị tương thích với hầu hết các dòng PLC phổ biến hiện nay.

Hướng dẫn lắp đặt và sử dụng (How-to)

Lắp đặt cơ khí: Cố định Encoder vào trục máy thông qua khớp nối (coupling) phù hợp với đường kính Ø8mm để tránh hiện tượng lệch tâm gây rung lắc.
Đấu nối điện: Kết nối nguồn cấp 12-24VDC vào các chân nguồn. Kết nối các pha A, B, Z vào ngõ vào tốc độ cao (High-speed counter) của PLC.
Cấu hình PLC: Thiết lập chế độ đọc xung (1 pha, 2 pha hoặc 4 pha) tùy theo yêu cầu đo tốc độ hay đo vị trí.
Kiểm tra vận hành: Cho trục quay chậm và kiểm tra giá trị xung tăng/giảm trên PLC để xác định chiều quay và độ chính xác.

Sản phẩm liên quan (isRelatedTo)

E40S6-1000-3-T-24: Encoder Autonics 1000 Xung, Trục Đặc 6mm, Ngõ Ra Totem Pole
E40S8-3600-3-T-24-C: Encoder Autonics 3600 Xung, Trục Ø8mm, Ngõ ra Totem Pole
E40S8-20-3-T-24-C: Cảm biến Encoder Autonics E40S8-20-3-T-24-C
E40S8-75-3-T-24-C: Cảm biến Encoder Autonics E40S8-75-3-T-24-C
E40S6-1000-3-T-24-C: Encoder Autonics 1000 Xung, Trục 6mm, Ngõ ra Totem Pole
E40S8-500-3-T-24-C: Cảm biến Encoder Autonics E40S8-500-3-T-24-C
E40S8-1000-3-V-24-C: Encoder Autonics 1000 Xung, Trục 8mm, Ngõ Ra Điện Áp
E40S8-1000-3-T-5-C: Cảm biến Encoder Autonics E40S8-1000-3-T-5-C

Ứng dụng thực tế của sản phẩm

Máy đóng gói: Kiểm soát chiều dài màng phim, định vị vị trí cắt chính xác.
Băng tải công nghiệp: Đo tốc độ băng tải, đếm số lượng sản phẩm đi qua.
Máy CNC & Robot: Phản hồi vị trí trục quay để điều khiển chuyển động chính xác.
Hệ thống nâng hạ: Giám sát độ cao và vị trí của các bàn nâng, thang máy công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Encoder Autonics E40S8-1000-3-T-24-C là gì?
Đây là cảm biến Encoder tăng dần dùng để đo tốc độ quay và vị trí của trục máy, cung cấp tín hiệu xung về bộ điều khiển.

2. Thông số 1000 P/R có ý nghĩa gì?
P/R (Pulses per Revolution) nghĩa là trong một vòng quay 360 độ, Encoder sẽ phát ra 1000 xung tín hiệu.

3. Ngõ ra Totem Pole khác gì với Open Collector?
Ngõ ra Totem Pole có khả năng đẩy và kéo tín hiệu mạnh hơn, không cần điện trở kéo lên (pull-up resistor), giúp truyền tín hiệu đi xa hơn và chống nhiễu tốt hơn.

4. Sản phẩm có dùng được cho PLC Siemens hay Mitsubishi không?
Có, sản phẩm hoạt động với nguồn 12-24VDC, tương thích hoàn toàn với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron...

5. Trục Ø8mm có phổ biến không và cần lưu ý gì khi lắp?
Đây là kích thước trục tiêu chuẩn. Khi lắp bạn nên dùng khớp nối mềm để triệt tiêu rung động và tránh làm hỏng trục Encoder.

6. Tại sao tôi bị mất xung khi máy chạy tốc độ cao?
Hãy kiểm tra lại dây dẫn có được bọc kim chống nhiễu không và đảm bảo tần số đáp ứng của PLC tương thích với tần số 300kHz của Encoder.

7. Cấp bảo vệ IP50 nghĩa là gì?
IP50 có nghĩa là thiết bị chống được bụi xâm nhập ở mức cơ bản nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

8. Làm sao để phân biệt chiều quay của Encoder?
Dựa vào pha A và pha B. Nếu pha A dẫn trước pha B là quay thuận, và ngược lại là quay ngược.

9. Tôi có thể thay thế E40S8-1000-3-T-24-C bằng E40S6-1000-3-T-24 không?
Được nếu bạn thay đổi khớp nối vì E40S6 có trục 6mm, trong khi E40S8 có trục 8mm. Các thông số điện tương đương.
