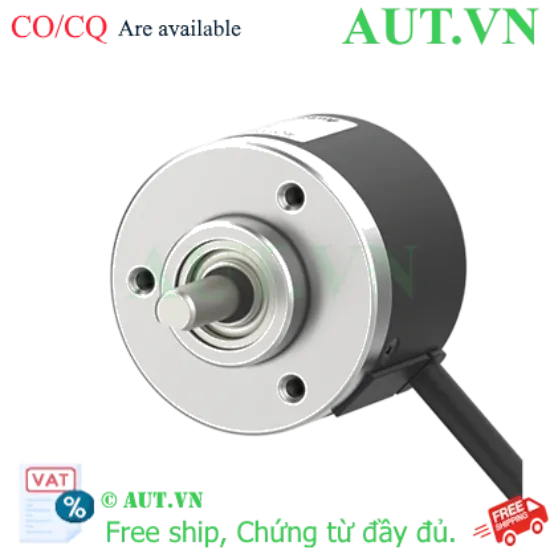

Cảm biến Encoder Autonics E40S8-3600-3-T-5 | 3600 P/R, Trục Ø8mm, Ngõ ra Totem Pole

  • Độ phân giải: 3600 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Totem pole (Pha A, B, Z)
  • Đường kính trục: Ø8mm (Trục đặc)
  • Tần số đáp ứng: Tối đa 300kHz
nhà chế tạo: Autonics
SKU: E40S8-3600-3-T-5
Giá cũ: 3.496.050 ₫
2.796.840 ₫

Giới thiệu về Cảm biến Encoder Autonics E40S8-3600-3-T-5

Cảm biến Encoder Autonics E40S8-3600-3-T-5 là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng encoder tăng dần (incremental encoder) của Autonics. Với độ phân giải 3600 xung/vòng và ngõ ra Totem Pole, sản phẩm này cung cấp tín hiệu phản hồi chính xác về vị trí, tốc độ và hướng quay của trục máy, giúp tối ưu hóa điều khiển trong các hệ thống tự động hóa công nghiệp.

Điểm nổi bật của Encoder Autonics E40S8-3600-3-T-5

  • Độ chính xác vượt trội: Cung cấp 3600 xung trên mỗi vòng quay, đảm bảo kiểm soát vị trí chi tiết.
  • Thiết kế bền bỉ: Trục đặc Ø8mm cứng cáp, chịu được tác động cơ học trong môi trường vận hành công nghiệp.
  • Tín hiệu ổn định: Ngõ ra Totem Pole giúp truyền tín hiệu xa hơn và chống nhiễu tốt hơn so với các loại ngõ ra thông thường.
  • Tần số đáp ứng cao: Lên đến 300kHz, phù hợp cho các ứng dụng yêu cầu tốc độ xử lý nhanh.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE40S8-3600-3-T-5
Hãng sản xuấtAutonics
Độ phân giải3600 P/R
Đường kính trụcØ8mm
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnTotem pole
Pha ngõ raA, B, Z
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiCáp hướng tâm
Tiêu chuẩn bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Trọng lượngXấp xỉ 120g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E40S8-3600-3-T-5

  • Tăng năng suất: Giảm thiểu sai số trong định vị, giúp máy móc vận hành mượt mà và chính xác hơn.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, tiêu chuẩn IP50 bảo vệ thiết bị khỏi bụi bẩn, kéo dài tuổi thọ sản phẩm.
  • Dễ dàng tích hợp: Tương thích tốt với nhiều loại PLC và bộ điều khiển công nghiệp phổ biến hiện nay.

Hướng dẫn lắp đặt và sử dụng (How to)

  1. Kiểm tra thông số: Xác nhận nguồn cấp là 5VDC để tránh làm hỏng thiết bị.
  2. Lắp đặt cơ khí: Sử dụng khớp nối phù hợp (Ø8mm) để kết nối trục Encoder với trục động cơ hoặc máy. Tránh tạo lực căng quá mức lên trục.
  3. Đấu nối điện: Kết nối các dây pha A, B, Z và dây nguồn theo sơ đồ hướng dẫn của hãng. Đảm bảo dây tín hiệu được bọc chống nhiễu.
  4. Cấu hình PLC: Thiết lập bộ đếm xung trong PLC tương ứng với độ phân giải 3600 P/R.
  5. Vận hành thử: Quay trục chậm để kiểm tra hướng xung và tính chính xác trước khi chạy tốc độ cao.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

Encoder Autonics E40S8-3600-3-T-5 được ứng dụng rộng rãi trong:

  • Máy CNC và Robot: Kiểm soát vị trí chính xác của các trục chuyển động.
  • Hệ thống băng tải: Đo tốc độ băng tải và đếm sản phẩm.
  • Máy đóng gói: Điều khiển độ dài màng phim, định vị điểm cắt.
  • Thiết bị dệt may: Đồng bộ hóa tốc độ giữa các trục sợi.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm E40S8-3600-3-T-5 sử dụng nguồn điện bao nhiêu?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Độ phân giải 3600 P/R nghĩa là gì?
Nghĩa là khi trục quay được một vòng (360 độ), encoder sẽ phát ra 3600 xung tín hiệu.

3. Ngõ ra Totem Pole có ưu điểm gì?
Ngõ ra Totem Pole cho phép truyền tín hiệu ổn định, khoảng cách xa hơn và dễ dàng kết nối với nhiều loại bộ thu tín hiệu.

4. Trục của Encoder này có kích thước bao nhiêu?
Sản phẩm có đường kính trục đặc là Ø8mm.

5. Tôi có thể dùng Encoder này cho môi trường ngoài trời không?
Sản phẩm có chuẩn bảo vệ IP50 (chống bụi), không chống nước. Nếu dùng ngoài trời, bạn cần lắp trong hộp bảo vệ.

6. Tần số đáp ứng 300kHz ảnh hưởng thế nào đến tốc độ quay?
Tần số này giới hạn tốc độ quay tối đa mà encoder có thể đọc chính xác. Với 3600 P/R, tốc độ quay tối đa cho phép là 5000rpm.

7. Sản phẩm có đi kèm khớp nối không?
Khớp nối Ø8mm được bán riêng, vui lòng liên hệ AUT VN để được tư vấn loại khớp nối phù hợp.

8. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và hướng quay. Pha Z (Zero) dùng để xác định điểm gốc (Home) của một vòng quay.

9. E40S8-3600-3-T-5 có thể thay thế cho các mã E40S6 không?
Không hoàn toàn, vì mã E40S6 có đường kính trục 6mm, trong khi E40S8 là 8mm. Bạn cần kiểm tra kỹ kích thước trục cơ khí.

10. Mua hàng tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm Autonics tại AUT VN đều được bảo hành chính hãng theo chính sách của hãng.
