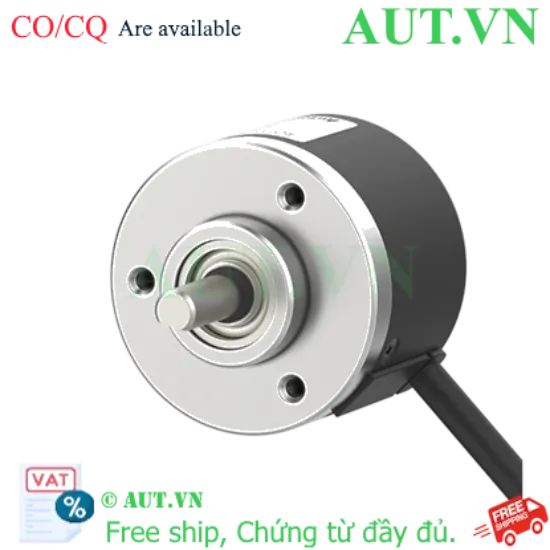

Cảm biến Encoder Autonics E40S8-3600-3-V-5 | 3600 P/R, Trục Ø8mm, 5VDC

  • Độ phân giải: 3600 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Đường kính trục: Ø8mm
  • Ngõ ra: Điện áp (Voltage output), Pha A, B, Z
  • Kết nối: Cáp hướng tâm, chuẩn bảo vệ IP50
nhà chế tạo: Autonics
SKU: E40S8-3600-3-V-5
Giá cũ: 3.496.050 ₫
2.796.840 ₫

Giới thiệu về Cảm biến Encoder Autonics E40S8-3600-3-V-5

Cảm biến Encoder Autonics E40S8-3600-3-V-5 là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng encoder tăng dần (incremental encoder) của Autonics. Với độ phân giải 3600 xung/vòng và khả năng hoạt động ổn định với nguồn 5VDC, sản phẩm này là giải pháp tối ưu cho các hệ thống điều khiển vị trí, tốc độ trong công nghiệp tự động hóa.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và độ bền vượt trội cho mọi ứng dụng khắt khe.

Điểm nổi bật của E40S8-3600-3-V-5

  • Độ chính xác cao: Cung cấp 3600 xung trên mỗi vòng quay, giúp kiểm soát vị trí chi tiết.
  • Thiết kế bền bỉ: Trục Ø8mm chắc chắn, tiêu chuẩn bảo vệ IP50 chống bụi hiệu quả.
  • Tần số đáp ứng nhanh: Lên đến 300kHz, phù hợp cho các ứng dụng yêu cầu tốc độ xử lý cao.
  • Tương thích rộng: Ngõ ra điện áp (Voltage output) dễ dàng kết nối với các bộ điều khiển PLC, HMI phổ biến hiện nay.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩm (SKU)E40S8-3600-3-V-5
Hãng sản xuấtAutonics
Độ phân giải3600 P/R
Đường kính ngoài trụcØ8mm
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Pha ngõ raA, B, Z
Loại ngõ raĐiện áp (Voltage output / NPN)
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiCáp hướng tâm
Cấu trúc bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm xung quanh35 đến 85%RH (Bảo quản: 35 đến 90%RH)
Trọng lượngXấp xỉ 120g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E40S8-3600-3-V-5

  • Tối ưu hóa vận hành: Giảm thiểu sai số trong đo lường vòng quay, tăng độ chính xác cho sản phẩm đầu ra.
  • Lắp đặt dễ dàng: Thiết kế nhỏ gọn cùng loại cáp hướng tâm giúp linh hoạt trong việc đi dây.
  • Độ tin cậy cao: Hoạt động ổn định trong môi trường công nghiệp với dải nhiệt độ rộng.
  • Hỗ trợ kỹ thuật từ AUT VN: Miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng chi tiết.

Hướng dẫn sử dụng (How to)

  1. Kiểm tra tương thích: Đảm bảo nguồn cấp đúng 5VDC và trục động cơ/thiết bị khớp với đường kính Ø8mm.
  2. Lắp đặt cơ khí: Sử dụng khớp nối chuẩn Ø8mm để kết nối trục encoder với trục máy, tránh gây ứng suất cơ học lên trục.
  3. Đấu nối điện: Kết nối các pha A, B, Z và nguồn cấp vào bộ điều khiển (PLC/Counter) theo sơ đồ đấu dây của hãng.
  4. Cấu hình: Thiết lập thông số xung (3600 P/R) trên bộ điều khiển để tính toán chính xác quãng đường hoặc tốc độ.
  5. Kiểm tra: Quay trục chậm để kiểm tra tín hiệu ngõ ra trên PLC trước khi vận hành ở tốc độ cao.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

  • Máy CNC: Kiểm soát vị trí trục chính và bàn máy.
  • Hệ thống băng tải: Đo tốc độ băng chuyền và đếm sản phẩm.
  • Cánh tay Robot: Xác định góc quay của các khớp nối.
  • Máy đóng gói: Đồng bộ hóa tốc độ giữa các trục truyền động.

Câu hỏi thường gặp (FAQ)

1. Độ phân giải 3600 P/R của E40S8-3600-3-V-5 nghĩa là gì?
Nghĩa là khi trục encoder quay đúng 1 vòng (360 độ), thiết bị sẽ phát ra 3600 xung điện.

2. Sản phẩm này dùng nguồn bao nhiêu Volt?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

3. Trục của Encoder này có kích thước bao nhiêu?
Đường kính ngoài của trục là Ø8mm.

4. Ngõ ra Voltage output (NPN) là gì?
Đây là loại ngõ ra điện áp, cho phép truyền tín hiệu mức cao/thấp về PLC hoặc bộ đếm xung.

5. E40S8-3600-3-V-5 có chống nước không?
Sản phẩm đạt chuẩn IP50, nghĩa là chống bụi nhưng không chống nước. Cần lắp đặt ở nơi khô ráo.

6. Tốc độ quay tối đa mà encoder này chịu được là bao nhiêu?
Vòng quay cho phép tối đa là 5000rpm.

7. Tôi có thể dùng khớp nối loại nào cho sản phẩm này?
Bạn nên dùng khớp nối chuẩn Ø8mm để đảm bảo đồng tâm và không làm hỏng trục.

8. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho sản phẩm này.

9. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành theo chính sách chính hãng của Autonics.

10. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và chiều quay, pha Z là xung chuẩn (index) xuất hiện 1 lần mỗi vòng quay.

11. Tần số đáp ứng 300kHz có ý nghĩa gì?
Đây là tốc độ truyền tín hiệu tối đa mà encoder có thể phát ra, đảm bảo không bị mất xung ở tốc độ cao.

12. Tôi cần hỗ trợ cài đặt thì liên hệ ai?
Bạn hãy liên hệ Zalo 0968.053.025 của AUT VN để được hỗ trợ kỹ thuật miễn phí.
