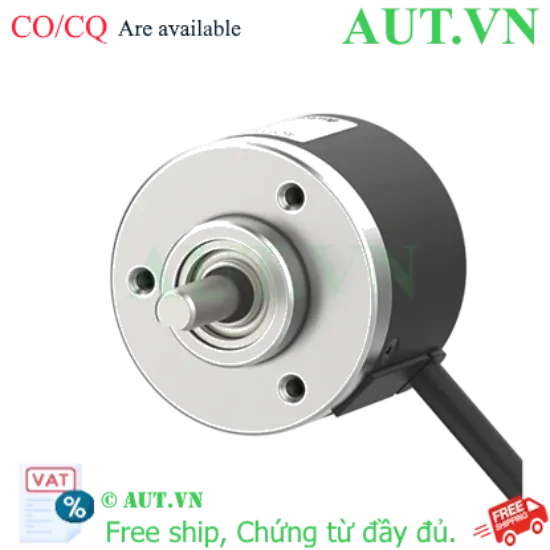

Cảm biến Encoder Autonics E40S8-5000-6-L-5 là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để đáp ứng các yêu cầu khắt khe trong tự động hóa công nghiệp. Với độ phân giải 5000 xung/vòng và ngõ ra Line Driver, sản phẩm đảm bảo tín hiệu truyền tải ổn định, không bị suy hao hay nhiễu, giúp hệ thống điều khiển hoạt động mượt mà và chính xác tuyệt đối.
Điểm nổi bật của Encoder Autonics E40S8-5000-6-L-5
- Độ chính xác vượt trội: Với 5000 P/R, thiết bị cho phép chia nhỏ vòng quay để kiểm soát vị trí và tốc độ cực kỳ chi tiết.
- Khả năng chống nhiễu cao: Sử dụng ngõ ra Line Driver (A, /A, B, /B, Z, /Z), loại bỏ nhiễu điện từ trong môi trường nhà máy.
- Thiết kế bền bỉ: Trục Ø8mm cứng cáp, tiêu chuẩn IP50 bảo vệ thiết bị khỏi bụi bẩn.
- Tương thích rộng: Hoạt động với nguồn 5VDC, dễ dàng kết nối với các dòng PLC, bộ điều khiển servo và biến tần phổ biến hiện nay.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật E40S8-5000-6-L-5
| Model | E40S8-5000-6-L-5 |
|---|
| Độ phân giải | 5000 P/R (Xung/vòng) |
|---|
| Nguồn cấp | 5VDC ±5% (Sóng P-P: max. 5%) |
|---|
| Ngõ ra điều khiển | Line Driver (TTL) |
|---|
| Pha ngõ ra | A, /A, B, /B, Z, /Z |
|---|
| Đường kính trục | Ø8mm |
|---|
| Tần số đáp ứng tối đa | 300kHz |
|---|
| Vòng quay cho phép tối đa | 5000rpm |
|---|
| Mô-men khởi động | Max. 40gf.cm (0.00392N.m) |
|---|
| Loại kết nối | Cáp hướng tâm (Radial Cable) |
|---|
| Cấu trúc bảo vệ | IP50 |
|---|
| Nhiệt độ vận hành | -10 đến 70℃ (Bảo quản: -25 đến 85℃) |
|---|
| Trọng lượng | Xấp xỉ 120g |
|---|
Lợi ích khi sử dụng sản phẩm
- Tối ưu hóa năng suất: Giảm thiểu sai số trong vận hành, giúp máy móc chạy chính xác hơn, giảm phế phẩm.
- Tiết kiệm chi phí bảo trì: Độ bền cao, vận hành ổn định giúp kéo dài chu kỳ thay thế thiết bị.
- Lắp đặt nhanh chóng: Thiết kế tiêu chuẩn, dễ dàng thay thế cho các dòng encoder cũ cùng kích thước.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Kiểm tra cơ khí: Đảm bảo trục truyền động được căn chỉnh thẳng hàng với trục encoder để tránh gây áp lực gây hỏng vòng bi.
- Kết nối khớp nối: Sử dụng khớp nối phù hợp (Ø8mm) để kết nối trục encoder với trục máy.
- Đấu nối điện: Kết nối đúng nguồn 5VDC và các pha ngõ ra A, /A, B, /B, Z, /Z vào bộ đếm hoặc PLC.
- Kiểm tra tín hiệu: Vận hành chậm và kiểm tra xung trên PLC để đảm bảo chiều quay và số xung khớp với cài đặt.
Sản phẩm thường sử dụng chung
- Khớp nối linh hoạt (Flexible Coupling) Ø8mm - Ø6mm hoặc Ø8mm - Ø8mm.
- Bộ nguồn DC 5V chất lượng cao để đảm bảo tín hiệu sạch.
- PLC Siemens, Mitsubishi, Omron có ngõ vào High-Speed Counter.
Ứng dụng thực tế (Application)
- Máy đóng gói: Kiểm soát độ dài màng phim, định vị điểm cắt.
- Băng tải công nghiệp: Đo tốc độ băng tải, đếm sản phẩm.
- Máy CNC & Robot: Phản hồi vị trí trục quay với độ chính xác cao.
- Hệ thống in ấn: Đồng bộ tốc độ các trục lô cuốn.
Câu hỏi thường gặp (FAQ)
1. Encoder E40S8-5000-6-L-5 khác gì với loại ngõ ra Open Collector?
Loại Line Driver (TTL) của model này có khả năng chống nhiễu tốt hơn nhiều và truyền tín hiệu đi xa hơn so với Open Collector.
2. Tôi có thể dùng nguồn 12V hoặc 24V cho sản phẩm này không?
Không. Sản phẩm này chỉ hoạt động với nguồn 5VDC. Việc cấp nguồn cao hơn sẽ gây cháy thiết bị ngay lập tức.
3. Độ phân giải 5000 P/R nghĩa là gì?
Nghĩa là khi trục encoder quay đủ một vòng (360 độ), thiết bị sẽ phát ra 5000 xung điện.
4. Sản phẩm có đi kèm khớp nối không?
Thông thường sản phẩm không kèm khớp nối, quý khách vui lòng đặt thêm khớp nối Ø8mm tùy theo kích thước trục máy của bạn.
5. Chỉ số IP50 có ý nghĩa gì?
IP50 nghĩa là thiết bị được bảo vệ chống bụi xâm nhập ở mức cơ bản, không chống nước. Cần lắp đặt ở nơi khô ráo.
6. Làm sao để phân biệt pha A và pha B?
Pha A và B lệch pha nhau 90 độ, giúp PLC xác định được chiều quay (thuận hay ngược) của trục.
7. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Vina.
8. Tôi có thể thay thế model này bằng model 2000 P/R được không?
Có thể về mặt vật lý, nhưng bạn phải thay đổi cài đặt thông số (scaling) trong PLC để tính toán lại quãng đường/tốc độ.
9. Thời gian giao hàng tại AUT VN là bao lâu?
Chúng tôi luôn cố gắng giao hàng nhanh nhất. Vui lòng liên hệ Zalo 0968.053.025 để check kho thực tế.
10. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.
