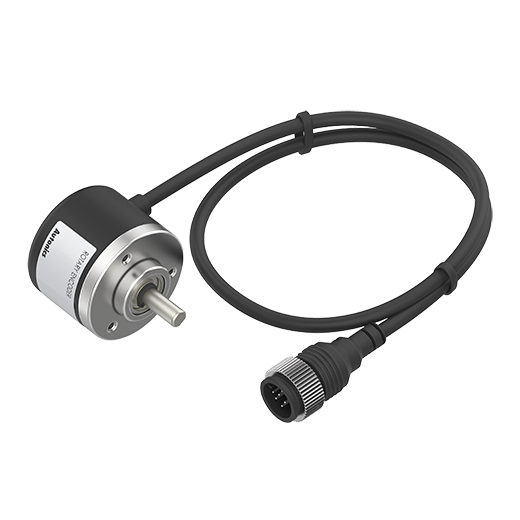

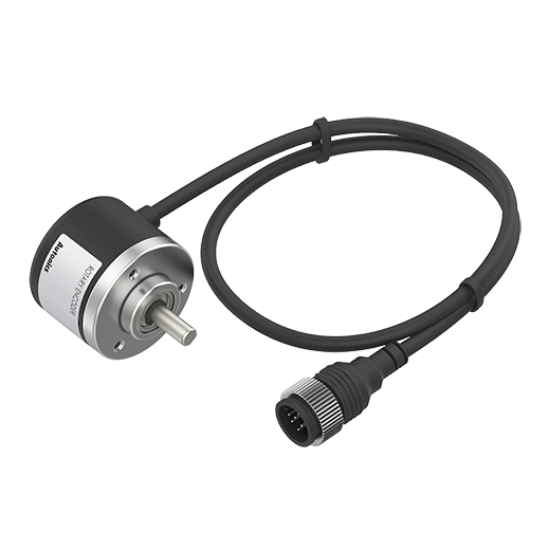

Encoder Autonics E40S8-5000-6-L-5-C | 5000 P/R, 5VDC, Ngõ ra Line Driver

Độ phân giải cực cao: 5000 xung/vòng (P/R) đảm bảo kiểm soát vị trí chính xác tuyệt đối.
Công nghệ Line Driver: Ngõ ra vi sai (A, B, Z) giúp chống nhiễu điện từ và truyền tín hiệu xa.
Nguồn cấp ổn định: Hoạt động tối ưu với nguồn 5VDC ±5%.
Thiết kế bền bỉ: Trục thép Ø8mm chắc chắn, chuẩn bảo vệ IP50 chuyên dụng công nghiệp.

nhà chế tạo: Autonics

SKU: E40S8-5000-6-L-5-C

Giá cũ: 4.548.300 ₫

Giá bán: 3.638.640 ₫

Encoder Autonics E40S8-5000-6-L-5-C: Giải Pháp Đo Lường Vị Trí Chính Xác Cao

Bạn đang tìm kiếm một giải pháp kiểm soát tốc độ và vị trí chính xác tuyệt đối cho hệ thống tự động hóa? Encoder Autonics E40S8-5000-6-L-5-C chính là câu trả lời. Đây là dòng cảm biến xoay tăng dần (Incremental Rotary Encoder) cao cấp, được thiết kế đặc biệt để hoạt động trong các môi trường công nghiệp có độ nhiễu cao, cung cấp phản hồi tín hiệu cực kỳ ổn định thông qua ngõ ra Line Driver.

Điểm Nổi Bật Của Sản Phẩm

Độ chính xác vượt trội: Với độ phân giải 5000 xung/vòng, thiết bị cho phép chia nhỏ chuyển động thành các bước cực nhỏ, giúp máy móc vận hành mượt mà và chính xác.
Khả năng chống nhiễu tối ưu: Sử dụng ngõ ra Line Driver (TTL) với các cặp tín hiệu vi sai (A/A-, B/B-, Z/Z-), giúp loại bỏ hoàn toàn các xung nhiễu điện từ, đảm bảo dữ liệu truyền về PLC luôn sạch và chuẩn.
Độ bền cơ khí cao: Trục thép đường kính Ø8mm chịu được tải trọng lớn và vận hành ổn định ở tốc độ lên đến 5000 rpm.
Tương thích linh hoạt: Phù hợp với các hệ thống điều khiển sử dụng mức logic 5VDC phổ biến hiện nay.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Encoder Autonics E40S8-5000-6-L-5-C
Thương hiệu	Autonics
Model	E40S8-5000-6-L-5-C
Loại Encoder	Incremental Rotary Encoder (Tăng dần)
Độ phân giải	5000 P/R (Xung/Vòng)
Nguồn cấp	5VDC ±5%
Ngõ ra tín hiệu	Line Driver (TTL)
Các pha ngõ ra	A, /A, B, /B, Z, /Z
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Đường kính trục	Ø8mm
Kiểu kết nối	Giắc cắm xuyên tâm (Radial Connector)
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃

Lợi Ích Khi Sử Dụng Encoder Autonics E40S8

Tối ưu hóa quy trình sản xuất: Giảm thiểu tối đa sai số định vị, giúp nâng cao chất lượng sản phẩm đầu ra.
Tiết kiệm chi phí vận hành: Nhờ độ bền cao và khả năng chống nhiễu tốt, thiết bị giúp giảm tần suất bảo trì và tránh tình trạng dừng máy đột ngột do lỗi tín hiệu.
Lắp đặt và thay thế dễ dàng: Thiết kế chuẩn công nghiệp giúp việc tích hợp vào hệ thống hiện có trở nên nhanh chóng.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Kiểm tra trục cơ khí: Đảm bảo trục máy và trục Encoder Ø8mm phải đồng tâm tuyệt đối để tránh rung lắc gây hư hỏng vòng bi.
Lắp đặt khớp nối: Sử dụng khớp nối mềm để kết nối hai trục, giúp giảm chấn và bù sai lệch tâm.
Đấu nối điện: Kết nối nguồn 5VDC cực kỳ chính xác. Sử dụng cáp xoắn đôi có bọc kim (shielded cable) cho các dây tín hiệu Line Driver để đạt hiệu quả chống nhiễu cao nhất.
Cấu hình thiết bị nhận: Thiết lập bộ đếm tốc độ cao (High Speed Counter) trên PLC với tham số 5000 xung/vòng.
Kiểm tra vận hành: Cho thiết bị quay ở tốc độ thấp để kiểm tra chiều pha A/B trước khi chạy tải thực tế.

Sản Phẩm Thường Sử Dụng Kèm

Khớp nối trục (Couplings): Khớp nối Ø8mm chuyên dụng.
Bộ điều khiển (PLC/HMI): Các dòng PLC hỗ trợ ngõ vào High Speed Counter.
Cáp tín hiệu: Cáp chống nhiễu chuyên dụng cho chuẩn Line Driver.

Ứng Dụng Thực Tế (Application)

Máy CNC & Máy Phay: Kiểm soát vị trí bàn máy và trục chính chính xác.
Hệ thống Băng tải thông minh: Đo tốc độ và định vị sản phẩm trên dây chuyền.
Máy Đóng gói tự động: Kiểm soát độ dài màng và vị trí cắt bao bì.
Robot công nghiệp: Phản hồi góc quay chính xác cho các khớp nối robot.

Câu Hỏi Thường Gặp (FAQ)

1. Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?
Ngõ ra Line Driver sử dụng tín hiệu vi sai (differential signal), giúp loại bỏ nhiễu điện từ cực tốt và cho phép truyền tín hiệu đi xa mà không bị suy giảm, trong khi Open Collector rất dễ bị nhiễu ở khoảng cách xa.

2. Tôi có thể dùng nguồn 24VDC cho Encoder này được không?
Tuyệt đối KHÔNG. Model này yêu cầu nguồn 5VDC. Việc cấp nhầm nguồn 24V sẽ làm cháy mạch điện tử của Encoder ngay lập tức.

3. Độ phân giải 5000 P/R có ý nghĩa gì trong sản xuất?
Nó có nghĩa là mỗi vòng quay của trục sẽ phát ra 5000 xung. Độ phân giải càng cao, bạn càng kiểm soát được các chuyển động nhỏ và chính xác hơn.

4. Sản phẩm có chịu được môi trường ẩm ướt không?
Với chuẩn IP50, sản phẩm có khả năng chống bụi tốt nhưng không chống được tia nước. Bạn nên lắp đặt trong tủ điện hoặc môi trường khô ráo.

5. Làm sao để nhận biết chiều quay của Encoder?
Bạn kiểm tra pha A và B. Nếu pha A dẫn trước pha B thì là quay thuận, ngược lại là quay nghịch.

6. Trục Ø8mm có dễ lắp đặt không?
Rất dễ, nhưng bạn cần sử dụng khớp nối tương ứng để đảm bảo độ đồng tâm và tránh làm mòn trục.

7. Tôi có thể mua thêm phụ kiện lắp đặt tại AUT VN không?
Có, AUT VN cung cấp đầy đủ khớp nối, cáp chống nhiễu và các thiết bị hỗ trợ lắp đặt Encoder.

8. Tại sao tốc độ tối đa chỉ là 5000 rpm?
Đây là giới hạn vận hành an toàn của thiết bị để đảm bảo độ chính xác của xung và tuổi thọ vòng bi. Không nên ép máy chạy quá tốc độ này.

9. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng nhận CO/CQ chính hãng từ Autonics cho mọi sản phẩm.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam. Quý khách có thể yên tâm về chất lượng và dịch vụ hậu mãi.

Nguồn tham khảo: Autonics Official Website
