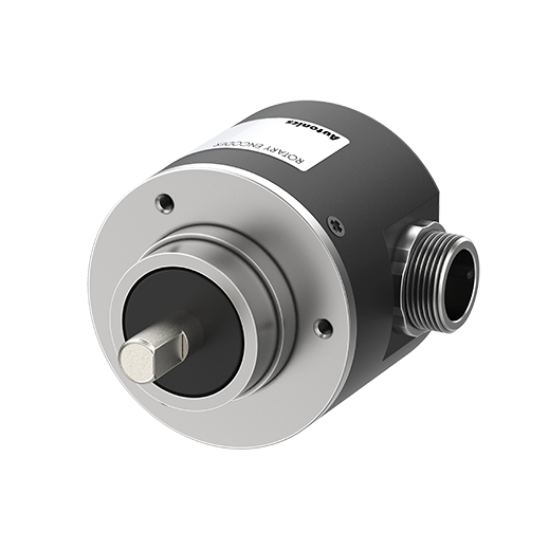

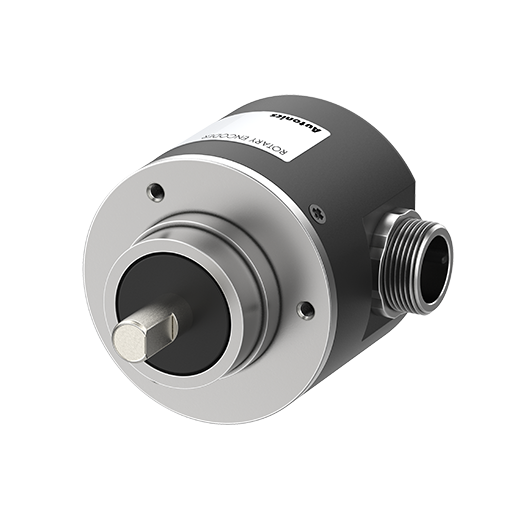

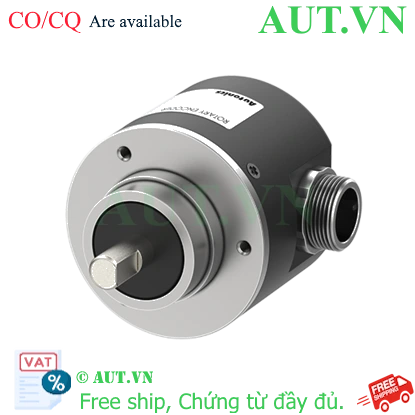

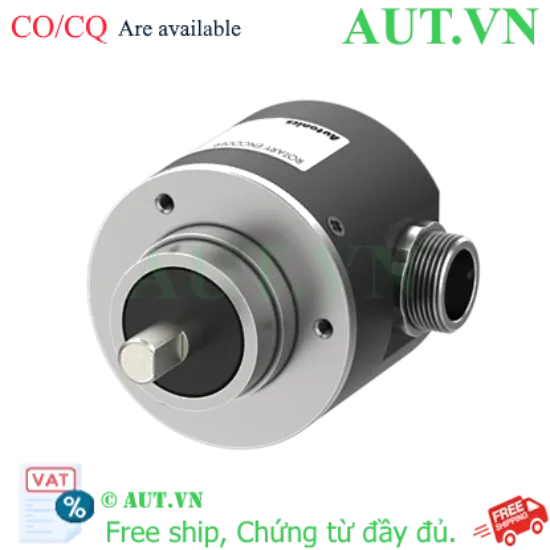

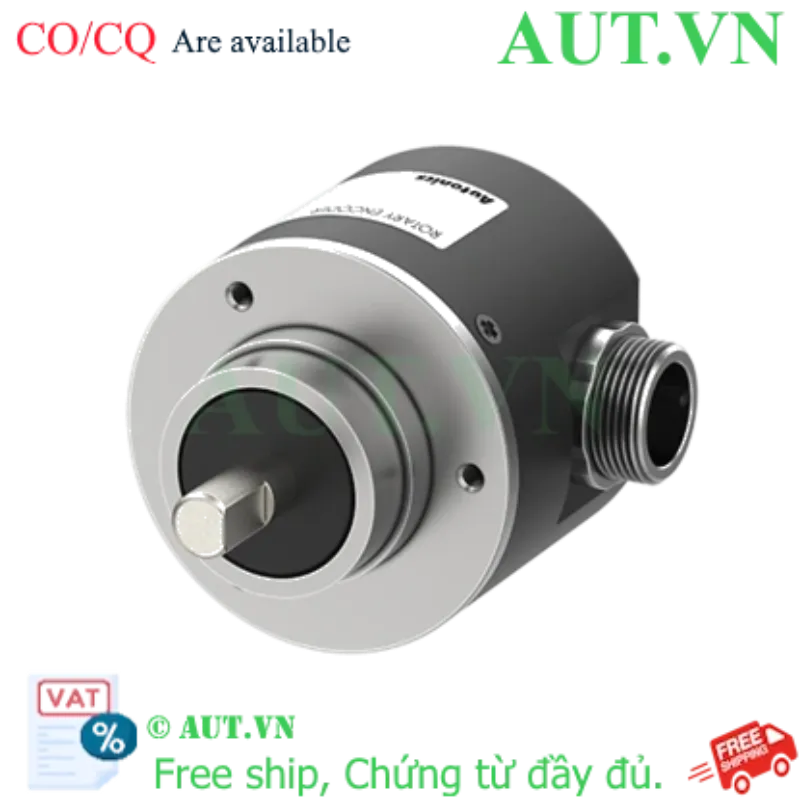

Encoder Autonics E50S8-1000-3-N-24-CS | 1000 Xung, Trục Ø8mm, Ngõ ra NPN

Độ phân giải chính xác: 1000 xung/vòng (P/R) giúp kiểm soát vị trí và tốc độ tối ưu.
Thiết kế bền bỉ: Trục liền đường kính Ø8mm, chịu cường độ vận hành công nghiệp cao.
Tương thích rộng: Ngõ ra NPN Open Collector (pha A, B, Z) dễ dàng kết nối với hầu hết các dòng PLC.
Hoạt động ổn định: Dải nguồn cấp 12-24VDC, tiêu chuẩn bảo vệ IP64 kháng bụi và nước.

nhà chế tạo: Autonics

SKU: E50S8-1000-3-N-24-CS

Giá cũ: 3.788.100 ₫

Giá bán: 3.030.480 ₫

Giới thiệu về Encoder Autonics E50S8-1000-3-N-24-CS

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác tốc độ và vị trí là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Encoder Autonics E50S8-1000-3-N-24-CS là dòng cảm biến Encoder tăng dần (Incremental Encoder) cao cấp, được thiết kế để chuyển đổi chuyển động quay cơ học thành các xung điện chính xác. Thiết bị này đóng vai trò là "mắt thần" giúp bộ điều khiển trung tâm như PLC hoặc bộ đếm (Counter) giám sát chặt chẽ chuyển động của động cơ và các trục máy công nghiệp.

Điểm nổi bật của sản phẩm

Độ tin cậy cực cao: Với tần số đáp ứng lên đến 300kHz, thiết bị đảm bảo truyền tín hiệu xung ổn định, không bị mất pha ngay cả khi hệ thống vận hành ở tốc độ cao.
Độ phân giải chuẩn xác: Khả năng cung cấp 1000 xung cho mỗi vòng quay giúp việc điều khiển chuyển động trở nên mịn màng, giảm thiểu sai số tích lũy.
Độ bền vượt trội: Vỏ ngoài đạt tiêu chuẩn bảo vệ IP64, giúp sản phẩm hoạt động bền bỉ trong môi trường nhà máy nhiều bụi bẩn và độ ẩm.
Tối ưu hóa lắp đặt: Ngõ ra NPN Open Collector giúp việc tích hợp vào các hệ thống điều khiển phổ biến trở nên đơn giản và nhanh chóng hơn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E50S8-1000-3-N-24-CS
Loại Encoder	Encoder tăng dần (Incremental)
Đường kính trục	Ø8 mm
Độ phân giải (Resolution)	1000 xung/vòng (P/R)
Ngõ ra (Output)	NPN Open Collector (Pha A, B, Z)
Nguồn cấp (Supply Voltage)	12-24VDC (±5%)
Tần số đáp ứng tối đa	300 kHz
Tốc độ quay tối đa	5000 rpm
Cấu trúc bảo vệ	IP64 (Tiêu chuẩn IEC)
Kiểu kết nối	Giắc cắm xuyên tâm (Radial Connector)
Nhiệt độ vận hành	-10 đến 70℃
Chiều dài tổng thể	71.3mm

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng Encoder Autonics E50S8-1000-3-N-24-CS

Nâng cao năng suất: Kiểm soát chính xác giúp giảm thiểu lỗi sản phẩm, tối ưu hóa chu kỳ vận hành của máy móc.
Tiết kiệm chi phí bảo trì: Thiết bị có độ bền cơ khí và điện tử cao, giảm thiểu thời gian dừng máy ngoài ý muốn (downtime).
Lắp đặt linh hoạt: Kích thước nhỏ gọn cùng kiểu kết nối giắc cắm giúp việc thay thế và bảo trì trở nên nhanh chóng.

Hướng dẫn sử dụng và lắp đặt

Lắp đặt cơ khí: Cố định Encoder vào trục máy thông qua trục Ø8mm, đảm bảo độ đồng tâm để tránh rung lắc khi quay tốc độ cao.
Kết nối điện: Sử dụng giắc cắm xuyên tâm, kết nối nguồn 12-24VDC và các dây tín hiệu pha A, B, Z vào ngõ vào (Input) của PLC hoặc bộ đếm.
Cấu hình PLC: Thiết lập kiểu ngõ ra là NPN trong phần mềm lập trình PLC để nhận diện xung chính xác.
Kiểm tra vận hành: Chạy thử máy ở tốc độ thấp để kiểm tra chiều quay và số xung đếm được trước khi vận hành toàn tải.

Sản phẩm liên quan (isRelatedTo)

E50S8-1000-3-N-24: Phiên bản tiêu chuẩn ngõ ra NPN.
E50S8-1000-3-T-24: Phiên bản ngõ ra Line Driver cho truyền dẫn xa.
E50S8-1-2-N-24-CS: Encoder Autonics độ phân giải thấp hơn.
E50S8-2-2-N-24-CS: Encoder Autonics độ phân giải 2 xung/vòng.
E50S8-10-3-N-24-CS: Encoder Autonics độ phân giải 10 xung/vòng.
E50S8-20-3-N-24-CS: Encoder Autonics độ phân giải 20 xung/vòng.
E50S8-30-3-N-24-CS: Encoder Autonics độ phân giải 30 xung/vòng.
E50S8-50-3-N-24-CS: Encoder Autonics độ phân giải 50 xung/vòng.

Ứng dụng thực tế (Application)

Encoder Autonics E50S8-1000-3-N-24-CS được ứng dụng rộng rãi trong:

Máy đóng gói: Kiểm soát chiều dài màng phim và vị trí cắt.
Hệ thống băng tải: Đo tốc độ di chuyển và định vị sản phẩm trên dây chuyền.
Máy CNC & Robot: Phản hồi vị trí trục quay để điều khiển chính xác tọa độ.
Thiết bị dệt may: Giám sát số vòng quay của con lăn để kiểm soát độ căng sợi.

Câu hỏi thường gặp (FAQ)

1. E50S8-1000-3-N-24-CS có khác gì so với E50S8-1000-3-N-24?
Hậu tố "-CS" thường chỉ định kiểu kết nối hoặc tùy chọn cáp đặc biệt từ hãng, về thông số kỹ thuật cơ bản như độ phân giải 1000 xung và ngõ ra NPN là tương đương.

2. Ngõ ra NPN Open Collector là gì và dùng cho PLC nào?
Đây là kiểu ngõ ra kéo xuống mức 0V khi có xung, tương thích tốt nhất với các PLC có ngõ vào Sinking (như Mitsubishi, Omron, Delta).

3. Tiêu chuẩn IP64 có ý nghĩa gì trong môi trường nhà máy?
IP64 giúp thiết bị chống bụi xâm nhập hoàn toàn và chống tia nước bắn từ mọi hướng, phù hợp cho môi trường công nghiệp bụi bẩn.

4. Tôi có thể dùng nguồn 24V cho thiết bị này không?
Có, thiết bị hỗ trợ dải nguồn rộng từ 12VDC đến 24VDC (sai số ±5%).

5. Độ phân giải 1000 xung/vòng có nghĩa là gì?
Nghĩa là khi trục quay đúng một vòng 360 độ, Encoder sẽ phát ra 1000 xung điện để PLC đếm.

6. Tốc độ quay tối đa của sản phẩm là bao nhiêu?
Sản phẩm hỗ trợ tốc độ quay tối đa lên đến 5000 vòng/phút (rpm).

7. Trục Ø8mm là trục rỗng hay trục đặc?
Đây là loại trục liền (trục đặc) đường kính 8mm.

8. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và chiều quay (lệch pha 90 độ), pha Z là xung zero dùng để xác định điểm gốc (Home) sau mỗi vòng quay.

9. Sản phẩm này có hỗ trợ truyền tín hiệu đi xa không?
Ngõ ra NPN phù hợp cho khoảng cách ngắn. Nếu cần truyền tín hiệu đi xa mà không bị nhiễu, bạn nên tham khảo dòng Line Driver (mã -T-24).
