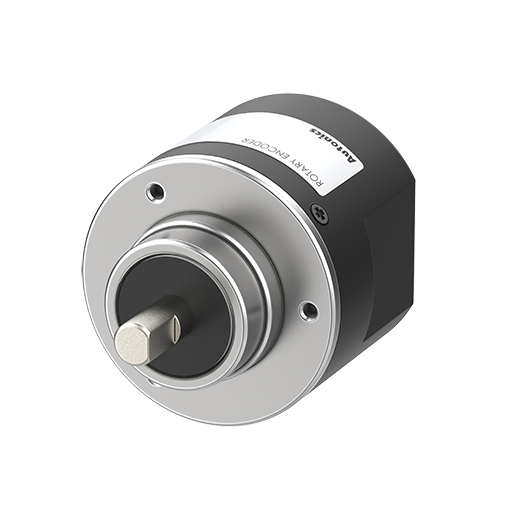

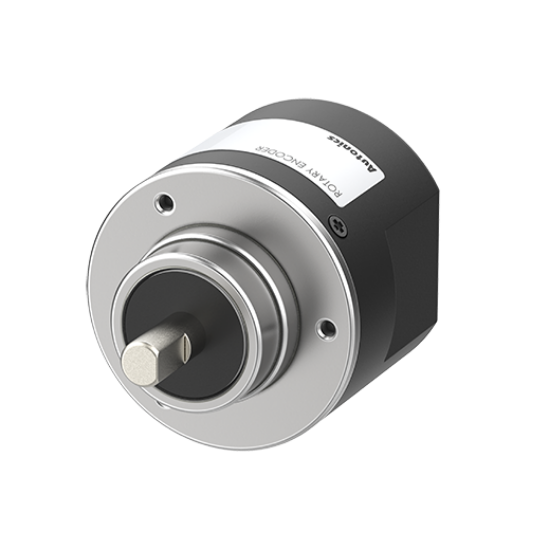

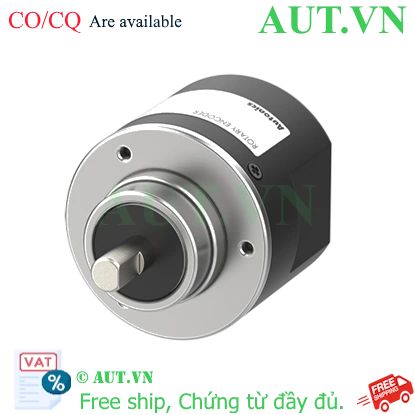

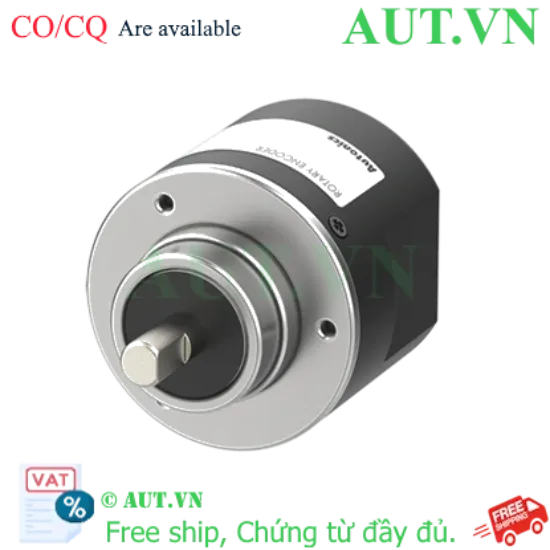

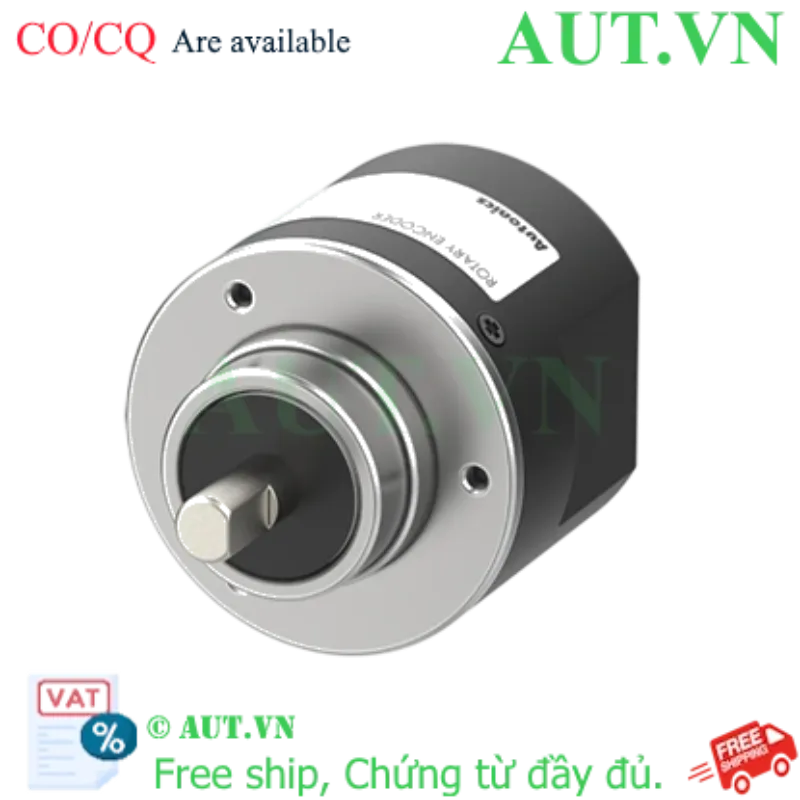

Encoder Autonics E50S8-1000-3-V-24-CR | 1000 Xung, Trục 8mm, Ngõ Ra Điện Áp

Độ phân giải cao: 1000 xung/vòng (P/R) đảm bảo độ chính xác tuyệt đối trong đo lường.
Thiết kế bền bỉ: Trục tròn Ø8mm chắc chắn, tiêu chuẩn bảo vệ IP64 chống bụi và nước.
Tín hiệu đa pha: Ngõ ra điện áp với pha A, B, Z giúp xác định vị trí, chiều quay và điểm gốc.
Vận hành ổn định: Nguồn cấp linh hoạt 12-24VDC, tần số đáp ứng lên đến 300kHz.

nhà chế tạo: Autonics

SKU: E50S8-1000-3-V-24-CR

Tải xuống mẫu

Giá cũ: 3.788.100 ₫

Giá bán: 3.030.480 ₫

Giới thiệu về Encoder Autonics E50S8-1000-3-V-24-CR

Trong các hệ thống tự động hóa công nghiệp hiện nay, việc kiểm soát chính xác vị trí và tốc độ chuyển động là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Encoder Autonics E50S8-1000-3-V-24-CR là dòng encoder tăng dần (incremental encoder) cao cấp, được thiết kế để cung cấp tín hiệu phản hồi chính xác tuyệt đối cho các hệ thống điều khiển. Với độ phân giải 1000 xung/vòng và ngõ ra điện áp, sản phẩm này là giải pháp tối ưu cho các ứng dụng yêu cầu độ tin cậy cao như robot công nghiệp, máy đóng gói và hệ thống băng tải thông minh.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Cung cấp 1000 xung trên mỗi vòng quay, giúp giám sát chuyển động mượt mà và chi tiết.
Tín hiệu đa pha (A, B, Z): Cho phép không chỉ đo tốc độ mà còn xác định chính xác hướng quay và điểm zero (Home position).
Độ bền công nghiệp: Thiết kế đạt chuẩn IP64, chịu được môi trường khắc nghiệt, chống bụi bẩn và tia nước.
Tần số đáp ứng lớn: Khả năng đáp ứng lên đến 300kHz, đảm bảo hoạt động ổn định ngay cả khi vận hành ở tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	E50S8-1000-3-V-24-CR
Đường kính trục	Ø8mm
Độ phân giải	1000 P/R
Pha ngõ ra	A, B, Z
Loại ngõ ra	Điện áp (Voltage Output)
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Nguồn cấp	12-24VDC (±5%)
Cấu trúc bảo vệ	IP64 (Tiêu chuẩn IEC)
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng thiết bị	~180g

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng Encoder Autonics E50S8-1000-3-V-24-CR

Tối ưu hóa quy trình: Giảm thiểu sai số trong quá trình vận hành máy móc, từ đó nâng cao năng suất và chất lượng sản phẩm.
Tiết kiệm chi phí: Với độ bền cao và thiết kế chuẩn công nghiệp, sản phẩm giúp giảm thiểu tần suất bảo trì và thay thế.
Dễ dàng tích hợp: Tương thích hoàn hảo với hầu hết các bộ điều khiển PLC và bộ đếm (Counter) phổ biến hiện nay.

Hướng dẫn lắp đặt và sử dụng

Bước 1: Chuẩn bị: Kiểm tra trục động cơ hoặc trục máy, đảm bảo độ đồng tâm tuyệt đối với trục Ø8mm của Encoder để tránh rung lắc.
Bước 2: Lắp đặt cơ khí: Sử dụng khớp nối (coupling) phù hợp để kết nối trục Encoder với trục truyền động, siết chặt vít định vị để cố định chắc chắn.
Bước 3: Đấu nối điện: Kết nối dây nguồn (12-24VDC) và các dây tín hiệu A, B, Z vào bộ điều khiển PLC/Counter theo sơ đồ đấu nối của nhà sản xuất.
Bước 4: Kiểm tra và vận hành: Cấp nguồn, quay trục nhẹ nhàng để kiểm tra tín hiệu phản hồi trên bộ điều khiển trước khi vận hành toàn hệ thống.

Sản phẩm liên quan

E50S8-1000-3-T-24: Ngõ ra Line Driver, 1000 Xung, Trục 8mm
E50S8-1000-3-N-24: Ngõ ra NPN, 1000 xung/vòng, Trục 8mm
E50S8-100-3-V-24-CR: Độ phân giải 100 xung/vòng
E50S8-1-2-V-24-CR: Độ phân giải thấp cho ứng dụng cơ bản
E50S8-10-3-V-24-CR: Độ phân giải 10 xung/vòng
E50S8-20-3-V-24-CR: Độ phân giải 20 xung/vòng
E50S8-30-3-V-24-CR: Độ phân giải 30 xung/vòng
E50S8-50-3-V-24-CR: Độ phân giải 50 xung/vòng

Ứng dụng thực tế

Encoder Autonics E50S8-1000-3-V-24-CR được ứng dụng rộng rãi trong:

Máy CNC và máy gia công: Kiểm soát vị trí chính xác của bàn máy.
Hệ thống băng tải: Đo tốc độ và quãng đường di chuyển của sản phẩm.
Cánh tay Robot: Phản hồi góc quay của các khớp nối.
Máy đóng gói tự động: Định vị chính xác điểm cắt hoặc dán nhãn.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có khác gì so với model ngõ ra NPN?
Model này (V) có ngõ ra điện áp, phù hợp với các bộ điều khiển yêu cầu tín hiệu điện áp, trong khi model NPN (N) sử dụng hở thu cực thu NPN.

2. Độ phân giải 1000 xung/vòng nghĩa là gì?
Nghĩa là khi trục quay hết một vòng 360 độ, encoder sẽ phát ra 1000 xung điện, giúp bộ điều khiển tính toán vị trí cực kỳ chính xác.

3. Trục Ø8mm có phổ biến không?
Đây là kích thước trục tiêu chuẩn công nghiệp, dễ dàng tìm thấy các loại khớp nối (coupling) tương ứng trên thị trường.

4. Chỉ số IP64 có ý nghĩa gì trong môi trường nhà máy?
IP64 giúp thiết bị chống bụi xâm nhập và chống lại các tia nước bắn từ mọi hướng, đảm bảo vận hành ổn định trong môi trường sản xuất.

5. Tôi có thể dùng nguồn 12V cho Encoder này không?
Có, sản phẩm hỗ trợ dải nguồn rộng từ 12-24VDC.

6. Làm sao để xác định chiều quay của trục?
Dựa vào sự lệch pha giữa tín hiệu A và B. Nếu A dẫn trước B là quay thuận, ngược lại là quay nghịch.

7. Pha Z dùng để làm gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, thường dùng để thiết lập điểm gốc (Home) cho hệ thống.

8. Tần số đáp ứng 300kHz có ý nghĩa gì?
Nó cho phép encoder hoạt động chính xác ngay cả khi tốc độ quay rất cao mà không bị mất xung.

9. Sản phẩm này có cần bảo trì định kỳ không?
Vì là encoder kín, bạn chỉ cần kiểm tra độ chặt của khớp nối và vệ sinh bề mặt bên ngoài để đảm bảo tuổi thọ.
