Encoder này dùng nguồn bao nhiêu Vol?

Sản phẩm sử dụng nguồn cấp 5VDC.

Ngõ ra NPN có khác gì với PNP không?

Ngõ ra NPN sẽ kéo tín hiệu xuống mức thấp (GND), cần bộ điều khiển nhận được tín hiệu NPN.

Tôi có thể dùng loại này cho trục 6mm không?

Không, model này được thiết kế riêng cho trục Ø8mm.

Độ phân giải 1024 xung có ý nghĩa gì?

Nghĩa là sau mỗi một vòng quay đầy đủ, Encoder sẽ gửi về 1024 xung điện về bộ điều khiển.

Sản phẩm có chống nước không?

Sản phẩm đạt chuẩn IP50, có khả năng chống bụi nhưng không chống nước mạnh.

Tốc độ quay tối đa là bao nhiêu?

Thiết bị có thể hoạt động lên đến 5000rpm.

Tại sao tôi cần pha Z?

Pha Z (Index pulse) giúp xác định điểm gốc cố định cho mỗi vòng quay.

Hàng tại AUT VN có chính hãng không?

Cam kết hàng chính hãng Autonics, đầy đủ CO/CQ và bảo hành theo tiêu chuẩn hãng.

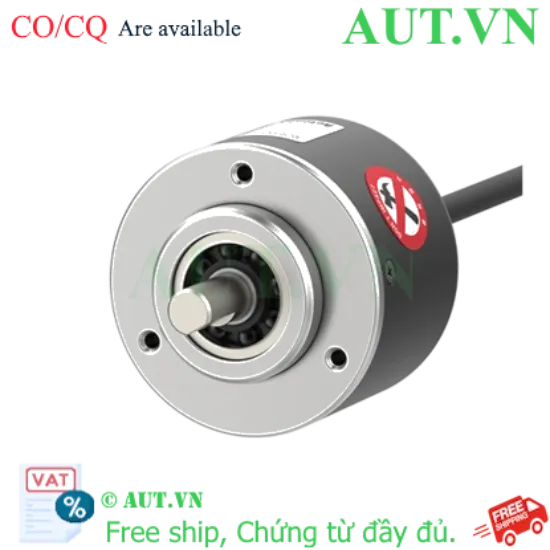

Cảm biến Encoder Autonics E50S8-1024-3-N-5 | 1024 Xung, Trục Ø8mm, NPN

Thương hiệu: Autonics (Nhật Bản)
Độ phân giải: 1024 xung/vòng (P/R)
Kiểu trục: Trục trơn Ø8mm
Ngõ ra: NPN Open Collector (Pha A, B, Z)
Nguồn cấp: 5VDC
Tần số đáp ứng tối đa: 300kHz

nhà chế tạo: Autonics

SKU: E50S8-1024-3-N-5

Tải xuống mẫu

Giá cũ: 3.625.500 ₫

Giá bán: 2.900.400 ₫

Giới thiệu Cảm biến Encoder Autonics E50S8-1024-3-N-5

Cảm biến Encoder Autonics E50S8-1024-3-N-5 là thiết bị đo lường tốc độ và vị trí quay cực kỳ chính xác, thuộc dòng Encoder tăng dần (Incremental Encoder) cao cấp của hãng Autonics. Với độ phân giải 1024 xung/vòng, sản phẩm này cho phép kiểm soát chuyển động của động cơ và các hệ thống truyền động một cách tinh vi, đáp ứng các tiêu chuẩn khắt khe trong tự động hóa công nghiệp. Đây là giải pháp lý tưởng để phản hồi tốc độ, hướng quay và vị trí góc trong các hệ thống CNC, băng tải và máy đóng gói.

Điểm nổi bật của Autonics E50S8-1024-3-N-5

Độ chính xác cao: Với 1024 xung mỗi vòng, thiết bị cung cấp tín hiệu phản hồi cực kỳ mịn, giúp giảm sai số trong điều khiển vị trí.
Tín hiệu đa pha: Cung cấp đầy đủ 3 pha ngõ ra A, B và Z, giúp xác định chính xác hướng quay và điểm gốc (Zero point).
Tần số đáp ứng lớn: Khả năng hoạt động lên tới 300kHz, phù hợp cho các ứng dụng tốc độ cao.
Độ bền công nghiệp: Thiết kế đạt tiêu chuẩn bảo vệ IP50, hoạt động ổn định trong môi trường nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics E50S8-1024-3-N-5
Đường kính ngoài trục	Ø8mm
Độ phân giải	1024 P/R
Pha ngõ ra	A, B, Z
Ngõ ra điều khiển	NPN mạch thu hở (Open Collector)
Nguồn cấp	5VDC (±5%)
Tần số đáp ứng tối đa	300kHz
Tốc độ quay cho phép tối đa	5000rpm
Mô-men khởi động	Max. 70gf.cm (0.00686N.m)
Cấu trúc bảo vệ	IP50 (Tiêu chuẩn IEC)
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng thiết bị	~275g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa quy trình: Giúp hệ thống tự động hóa hoạt động mượt mà, giảm thiểu dừng máy do sai lệch vị trí.
Tiết kiệm chi phí: Sản phẩm chính hãng Autonics có tuổi thọ cao, giảm chi phí thay thế và bảo trì.
Dễ dàng tích hợp: Ngõ ra NPN chuẩn công nghiệp, tương thích tốt với hầu hết các bộ điều khiển PLC và Counter hiện nay.

Hướng dẫn lắp đặt và sử dụng (How-to)

Lắp đặt cơ khí: Sử dụng khớp nối (coupling) phù hợp với trục Ø8mm để cố định Encoder vào trục động cơ. Đảm bảo trục thẳng hàng để tránh rung lắc.
Đấu nối điện: Kết nối nguồn 5VDC vào các chân nguồn tương ứng. Kết nối các dây tín hiệu A, B, Z vào bộ đếm (Counter) hoặc PLC theo sơ đồ NPN.
Kiểm tra: Quay trục thủ công và dùng máy đo dao động (Oscilloscope) hoặc kiểm tra tín hiệu trên PLC để đảm bảo các xung xuất ra đúng tần số và pha.

Sản phẩm tương thích (isRelatedTo)

Khớp nối trục Ø8mm (Coupling)
Bộ nguồn DC 5V ổn định
Bộ điều khiển PLC hỗ trợ ngõ ra tốc độ cao
Giá đỡ Encoder Autonics

Ứng dụng thực tế (Application)

Điều khiển vị trí trong máy CNC và máy cắt laser.
Đo tốc độ vòng quay trên băng tải sản xuất.
Hệ thống Robot và cánh tay máy công nghiệp.
Thiết bị đóng gói và phân loại sản phẩm tự động.

Câu hỏi thường gặp (FAQ)

Q: Encoder này dùng nguồn bao nhiêu Vol?
A: Sản phẩm sử dụng nguồn cấp 5VDC.
Q: Ngõ ra NPN có khác gì với PNP không?
A: Ngõ ra NPN sẽ kéo tín hiệu xuống mức thấp (GND), cần bộ điều khiển nhận được tín hiệu NPN.
Q: Tôi có thể dùng loại này cho trục 6mm không?
A: Không, model này được thiết kế riêng cho trục Ø8mm.
Q: Độ phân giải 1024 xung có ý nghĩa gì?
A: Nghĩa là sau mỗi một vòng quay đầy đủ, Encoder sẽ gửi về 1024 xung điện về bộ điều khiển.
Q: Sản phẩm có chống nước không?
A: Sản phẩm đạt chuẩn IP50, có khả năng chống bụi nhưng không chống nước mạnh.
Q: Tốc độ quay tối đa là bao nhiêu?
A: Thiết bị có thể hoạt động lên đến 5000rpm.
Q: Tại sao tôi cần pha Z?
A: Pha Z (Index pulse) giúp xác định điểm gốc cố định cho mỗi vòng quay, rất quan trọng khi cần reset vị trí về 0.
Q: Hàng tại AUT VN có chính hãng không?
A: Cam kết hàng chính hãng Autonics, đầy đủ CO/CQ và bảo hành theo tiêu chuẩn hãng.
