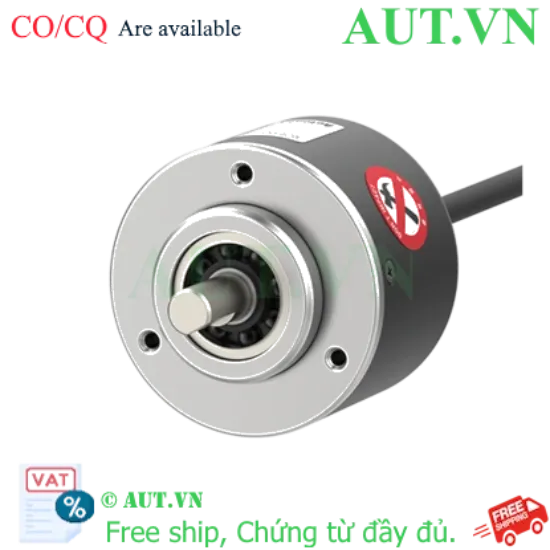

Encoder Autonics E50S8-1024-3-T-1 | 1024 Xung, Trục Ø8mm, Ngõ ra Totem Pole

Thương hiệu: Autonics (Chính hãng)
Độ phân giải: 1024 xung/vòng (PPR)
Ngõ ra: Pha A, B, Z - Kiểu Totem Pole
Điện áp nguồn: 5-24VDC
Đường kính trục: Ø8mm
Tần số đáp ứng: Tối đa 300kHz

nhà chế tạo: Autonics

SKU: E50S8-1024-3-T-1

Tải xuống mẫu

Giá cũ: 3.625.500 ₫

Giá bán: 2.900.400 ₫

Giới thiệu Encoder Autonics E50S8-1024-3-T-1

Encoder Autonics E50S8-1024-3-T-1 là thiết bị cảm biến vòng quay (incremental encoder) cao cấp, được thiết kế để đo tốc độ và vị trí chính xác trong các hệ thống tự động hóa công nghiệp. Với độ phân giải 1024 xung trên mỗi vòng quay và ngõ ra Totem Pole mạnh mẽ, sản phẩm này đảm bảo tín hiệu truyền tải ổn định, giảm thiểu nhiễu, giúp hệ thống điều khiển (PLC/Servo) phản hồi tức thì và chính xác nhất.

Điểm nổi bật của sản phẩm

Độ chính xác cực cao: Với 1024 PPR, thiết bị cung cấp dữ liệu chi tiết về chuyển động quay.
Ngõ ra Totem Pole: Giúp việc kết nối với các bộ điều khiển trở nên dễ dàng và tương thích tốt với nhiều dải điện áp khác nhau.
Thiết kế bền bỉ: Cấu trúc trục Ø8mm chắc chắn, chịu được tần số đáp ứng lên đến 300kHz.
Dải điện áp rộng: Hoạt động ổn định từ 5V đến 24VDC, phù hợp với nhiều tiêu chuẩn điện công nghiệp.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Mã sản phẩm	E50S8-1024-3-T-1
Độ phân giải	1024 PPR
Đường kính trục	Ø8mm
Ngõ ra điều khiển	Totem Pole (A, B, Z phase)
Nguồn cấp	5-24VDC
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Cấu trúc bảo vệ	IP50 (Tiêu chuẩn IEC)
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng	~275g (Thiết bị)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E50S8-1024-3-T-1

Tối ưu hóa quy trình: Giúp kiểm soát chính xác vị trí và tốc độ máy móc, giảm thiểu sai số sản phẩm.
Tiết kiệm chi phí: Độ bền cao và ít hỏng hóc giúp giảm chi phí bảo trì, thay thế linh kiện.
Dễ dàng lắp đặt: Thiết kế chuẩn công nghiệp, tương thích với nhiều loại khớp nối và giá đỡ.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra thiết bị: Đảm bảo Encoder không bị hư hỏng vật lý và đúng mã model E50S8-1024-3-T-1.
Bước 2: Lắp đặt cơ khí: Gắn Encoder vào trục máy thông qua khớp nối Ø8mm, đảm bảo độ đồng tâm để tránh rung lắc.
Bước 3: Kết nối điện: Nối dây nguồn (5-24VDC) và các dây tín hiệu A, B, Z vào bộ điều khiển theo sơ đồ đấu nối của Autonics.
Bước 4: Kiểm tra tín hiệu: Sử dụng máy đo hoặc PLC để kiểm tra xung đầu ra có đạt 1024 xung/vòng hay không.
Bước 5: Hiệu chuẩn: Cấu hình thông số trên PLC để khớp với độ phân giải của Encoder.

Sản phẩm tương thích (isRelatedTo)

Khớp nối trục (Coupling) Ø8mm.
Giá đỡ Encoder (Mounting Bracket).
Bộ điều khiển PLC (Siemens, Mitsubishi, Delta...).
Bộ điều khiển tốc độ (Inverter/Servo Drive).

Ứng dụng thực tế (Application)

Hệ thống băng tải kiểm soát tốc độ.
Máy CNC và máy cắt laser độ chính xác cao.
Robot công nghiệp và cánh tay robot.
Thiết bị đóng gói và dây chuyền sản xuất thực phẩm.

Câu hỏi thường gặp (FAQ)

1. Encoder này có dùng được với nguồn 24V không?
Có, sản phẩm hỗ trợ dải điện áp rộng từ 5V đến 24VDC.

2. Ngõ ra Totem Pole khác gì với ngõ ra Open Collector?
Ngõ ra Totem Pole có khả năng đẩy/kéo mạnh mẽ hơn, giúp tín hiệu ổn định hơn và không cần điện trở kéo (pull-up resistor) bên ngoài.

3. Tôi có thể dùng Encoder này ở tốc độ 6000 rpm không?
Không nên, tốc độ tối đa khuyến nghị là 5000 rpm để đảm bảo độ chính xác và tuổi thọ.

4. Chỉ số IP50 có nghĩa là gì?
IP50 có nghĩa là thiết bị được bảo vệ chống bụi nhưng không có khả năng chống nước.

5. Làm sao để phân biệt hàng chính hãng Autonics?
Sản phẩm chính hãng tại AUT VN luôn có đầy đủ CO/CQ và tem nhãn rõ ràng từ nhà sản xuất.

6. Sản phẩm có bao gồm dây cáp không?
Sản phẩm thuộc loại cáp trục, bạn cần kiểm tra sơ đồ đấu nối đi kèm trong hộp.

7. Độ phân giải 1024 xung có ý nghĩa gì?
Nghĩa là sau khi trục quay đúng 1 vòng, thiết bị sẽ gửi về bộ điều khiển 1024 xung điện.

8. Tôi có được bảo hành khi mua tại AUT VN không?
Có, sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Autonics.

9. Có cần dùng khớp nối khi lắp đặt không?
Rất cần thiết để đảm bảo sự đồng tâm giữa trục Encoder và trục động cơ/máy.

10. Tôi có thể mua lẻ 1 chiếc không?
Có, AUT VN cung cấp từ số lượng ít đến số lượng lớn cho doanh nghiệp.
