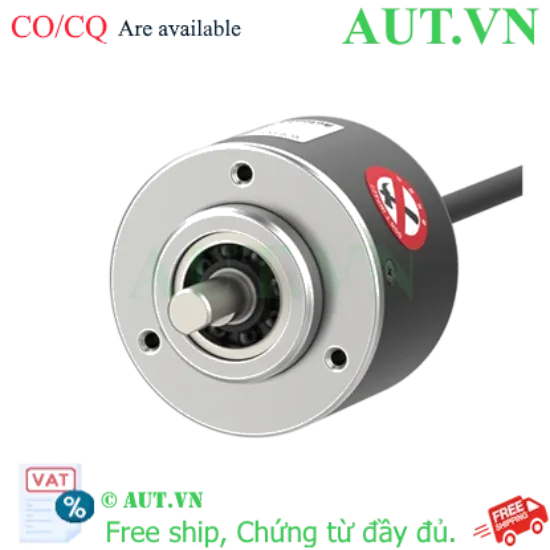

Giới thiệu Cảm biến Encoder Autonics E50S8-1024-3-T-5
Trong các hệ thống tự động hóa chính xác, việc kiểm soát vị trí và tốc độ chuyển động là yếu tố sống còn. Encoder Autonics E50S8-1024-3-T-5 là dòng cảm biến vòng quay (Incremental Encoder) cao cấp, được thiết kế để cung cấp phản hồi tín hiệu cực kỳ chính xác. Với độ phân giải 1024 xung mỗi vòng và ngõ ra Totem Pole mạnh mẽ, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư cần sự ổn định trong môi trường công nghiệp.
Điểm nổi bật của sản phẩm
- Độ chính xác cao: Độ phân giải 1024 xung/vòng giúp phân tách chuyển động mượt mà và chi tiết.
- Tín hiệu ổn định: Ngõ ra dạng Totem Pole giúp truyền tải tín hiệu nhanh, chống nhiễu tốt hơn các loại ngõ ra hở thông thường.
- Tốc độ đáp ứng ấn tượng: Khả năng xử lý tần số lên đến 300kHz, phù hợp với các ứng dụng tốc độ cao.
- Thiết kế bền bỉ: Trục Ø8mm chắc chắn, chuẩn công nghiệp từ thương hiệu Autonics danh tiếng.
Bảng thông số kỹ thuật chi tiết
| Thương hiệu | Autonics |
|---|
| Mã sản phẩm | E50S8-1024-3-T-5 |
|---|
| Độ phân giải | 1024 P/R (Xung/vòng) |
|---|
| Đường kính trục | Ø8 mm |
|---|
| Nguồn cấp | 5VDC ±5% |
|---|
| Ngõ ra tín hiệu | Pha A, B, Z (Totem Pole) |
|---|
| Tần số đáp ứng tối đa | 300 kHz |
|---|
| Tốc độ quay tối đa | 5000 rpm |
|---|
| Mô-men khởi động tối đa | 70gf.cm (0.00686 N.m) |
|---|
| Cấu trúc bảo vệ | IP50 (Tiêu chuẩn IEC) |
|---|
| Nhiệt độ vận hành | -10 đến 70℃ |
|---|
| Trọng lượng thiết bị | ~275g |
|---|
Nguồn tham khảo: Autonics Official Website
Lợi ích khi sử dụng Encoder Autonics E50S8-1024-3-T-5
Sử dụng sản phẩm này giúp doanh nghiệp tối ưu hóa dây chuyền sản xuất nhờ:
- Giảm thiểu sai số: Kiểm soát chính xác vị trí của động cơ hoặc trục tải, tránh lãng phí nguyên vật liệu.
- Nâng cao hiệu suất: Khả năng hoạt động liên tục ở tốc độ cao giúp máy móc vận hành trơn tru.
- Tiết kiệm chi phí bảo trì: Độ bền cao và linh kiện chuẩn hãng giúp giảm thời gian dừng máy do hỏng hóc cảm biến.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Kiểm tra nguồn: Đảm bảo nguồn cấp đúng là 5VDC để tránh cháy mạch ngõ ra.
- Bước 2: Lắp đặt cơ khí: Sử dụng khớp nối phù hợp với trục Ø8mm để gắn Encoder vào trục động cơ.
- Bước 3: Đấu nối điện: Kết nối các dây pha A, B, Z và dây nguồn theo sơ đồ đấu nối của Autonics.
- Bước 4: Kiểm tra tín hiệu: Sử dụng máy hiện sóng (Oscilloscope) hoặc bộ đếm xung để kiểm tra tần số và độ chính xác trước khi đưa vào vận hành chính thức.
Sản phẩm liên quan (isRelatedTo)
Để hệ thống vận hành hoàn hảo, bạn nên tham khảo thêm:
- Khớp nối trục Ø8mm (Coupling)
- Bộ nguồn DC 5V ổn định cho cảm biến
- Bộ điều khiển PLC/Counter có hỗ trợ ngõ ra tốc độ cao
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong:
- Máy CNC và máy gia công cơ khí chính xác.
- Hệ thống băng tải phân loại sản phẩm tự động.
- Robot công nghiệp và các cánh tay máy.
- Máy đóng gói và kiểm soát tốc độ dây chuyền.
Câu hỏi thường gặp (FAQ)
1. Encoder này dùng nguồn 24V được không?
Không, sản phẩm này yêu cầu nguồn 5VDC. Việc cấp 24V sẽ gây hỏng thiết bị ngay lập tức.
2. Ngõ ra Totem Pole khác gì so với Open Collector?
Ngõ ra Totem Pole có khả năng tự kéo lên (pull-up) mạnh mẽ hơn, giúp phản hồi tín hiệu nhanh và ổn định hơn trong môi trường nhiễu.
3. Tôi có thể dùng nó cho tốc độ 6000 vòng/phút không?
Tốc độ tối đa khuyến nghị là 5000 rpm để đảm bảo độ chính xác và tuổi thọ.
4. Sản phẩm có chống nước không?
Với chuẩn IP50, sản phẩm có khả năng chống bụi nhưng không chống nước. Bạn nên lắp đặt trong tủ điện hoặc môi trường khô ráo.
5. Làm sao để phân biệt hàng chính hãng?
Sản phẩm tại AUT VN luôn đi kèm CO/CQ đầy đủ và tem mác rõ ràng từ Autonics Việt Nam.
6. Độ phân giải 1024 xung có ý nghĩa gì?
Nghĩa là sau mỗi 1 vòng quay, cảm biến sẽ gửi về 1024 xung tín hiệu, giúp máy tính điều khiển biết chính xác góc quay.
7. Tại sao tôi cần pha Z?
Pha Z (Index pulse) cung cấp một xung duy nhất mỗi vòng, cực kỳ quan trọng để thiết lập điểm gốc (Home position) cho máy.
