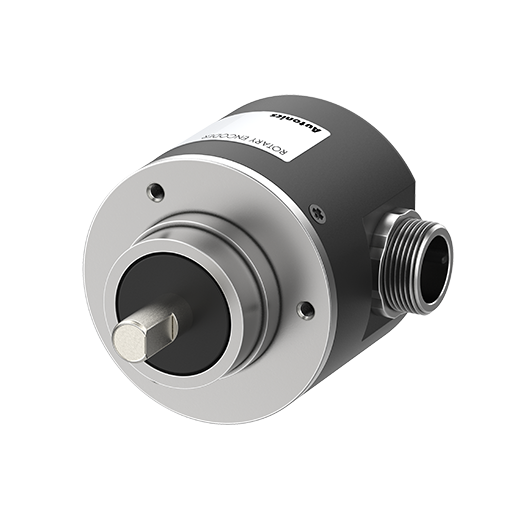

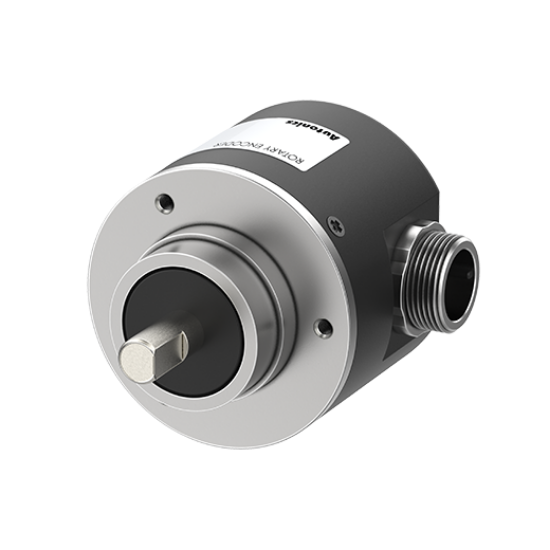

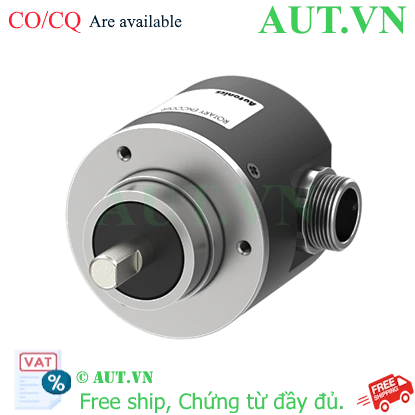

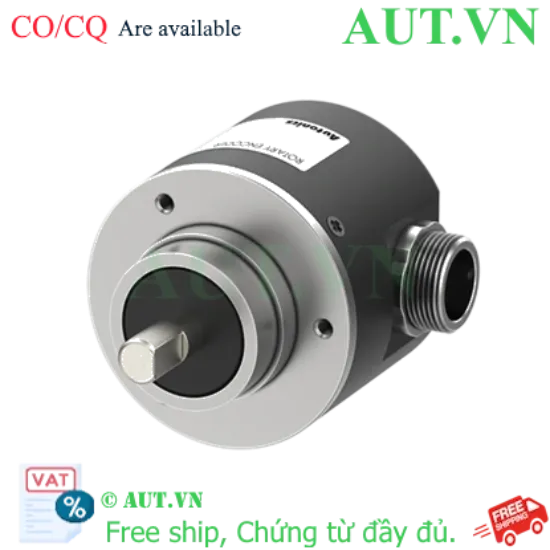

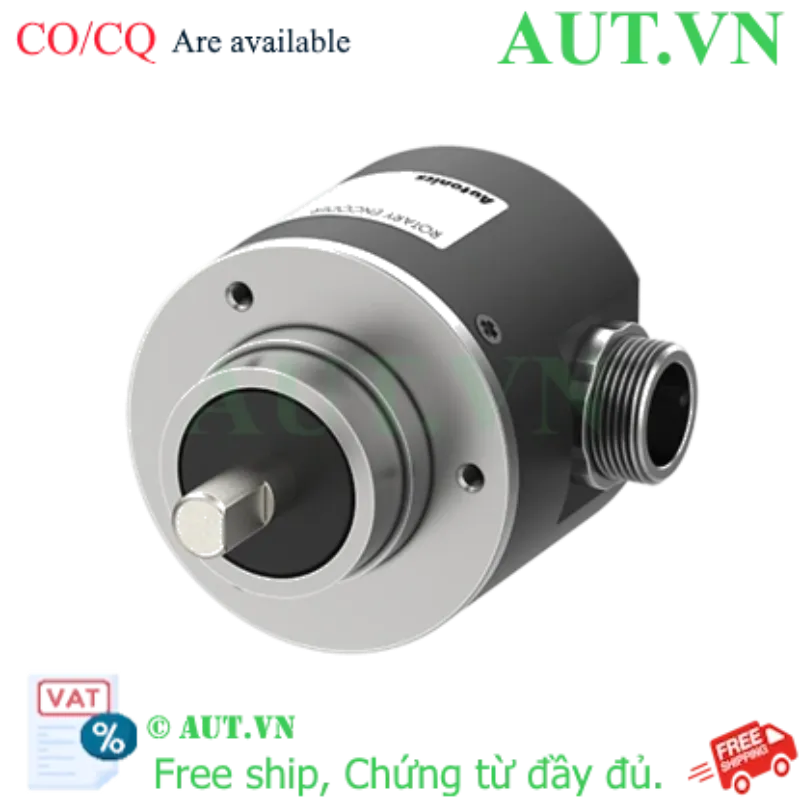

Giới thiệu Encoder Autonics E50S8-5000-6-L-5-CS
Encoder Autonics E50S8-5000-6-L-5-CS là dòng cảm biến Encoder tăng dần (Incremental Encoder) cao cấp, được thiết kế để đáp ứng các yêu cầu khắt khe nhất về độ chính xác trong tự động hóa. Với độ phân giải lên đến 5000 xung/vòng (P/R), thiết bị này cho phép kiểm soát cực kỳ chi tiết vị trí, tốc độ và hướng chuyển động của trục máy.
Sản phẩm là lựa chọn hàng đầu cho các kỹ sư cần một giải pháp đo lường tín hiệu sạch, không bị ảnh hưởng bởi nhiễu điện từ trong môi trường nhà máy nhờ ngõ ra Line Driver vượt trội. Tại AUT VN, chúng tôi cung cấp dòng Encoder Autonics chính hãng, đảm bảo hiệu suất vận hành tối ưu cho hệ thống của bạn.
Điểm nổi bật của sản phẩm
- Độ chính xác cực cao: Mật độ xung 5000 P/R giúp việc định vị chính xác đến từng micromet trong chuyển động quay.
- Chống nhiễu tuyệt đối: Ngõ ra Line Driver (A, /A, B, /B, Z, /Z) giúp tín hiệu truyền đi xa mà không bị sai lệch do nhiễu từ biến tần hay motor.
- Độ bền công nghiệp: Tiêu chuẩn IP64 giúp bảo vệ thiết bị khỏi bụi bẩn và tác động của nước, kéo dài tuổi thọ máy móc.
- Tính tương thích cao: Trục Ø8mm tiêu chuẩn dễ dàng lắp đặt với các loại khớp nối cơ khí phổ biến.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | E50S8-5000-6-L-5-CS |
| Loại Encoder | Incremental Encoder (Tăng dần) |
| Độ phân giải | 5000 P/R (Xung/vòng) |
| Đường kính trục | Ø8mm |
| Ngõ ra điều khiển | Line Driver (TTL) |
| Pha tín hiệu ngõ ra | A, /A, B, /B, Z, /Z |
| Nguồn cấp định mức | 5VDC ±5% |
| Tần số đáp ứng tối đa | 300 kHz |
| Tốc độ quay tối đa | 5000 rpm |
| Mô-men khởi động | Max. 800gf.cm (0.0784N.m) |
| Cấu trúc bảo vệ | IP64 (Tiêu chuẩn IEC) |
| Nhiệt độ vận hành | -10 đến 70℃ |
| Độ ẩm môi trường | 35 đến 85% RH |
| Kiểu kết nối | Giắc cắm xuyên tâm (Radial Connector) |
| Trọng lượng | ~180g |
Lợi ích khi đầu tư Encoder Autonics E50S8
- Nâng cao chất lượng sản phẩm: Kiểm soát chính xác vị trí giúp giảm thiểu lỗi sản phẩm trong các dây chuyền sản xuất tự động.
- Tiết kiệm chi phí bảo trì: Nhờ thiết kế đạt chuẩn IP64 và linh kiện cao cấp, giảm thiểu tình trạng dừng máy đột ngột (downtime).
- Tín hiệu ổn định: Loại bỏ hoàn toàn các lỗi đọc sai xung do nhiễu điện, bảo vệ bộ điều khiển PLC/Counter của bạn.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Chuẩn bị: Kiểm tra trục máy đảm bảo đường kính Ø8mm và sử dụng khớp nối (coupling) chất lượng.
- Lắp đặt cơ khí: Cố định Encoder lên giá đỡ, đảm bảo trục Encoder và trục máy đồng tâm để tránh rung lắc.
- Đấu nối điện: Kết nối nguồn 5VDC vào chân nguồn. Đấu nối các cặp pha A, /A, B, /B, Z, /Z vào module tốc độ cao của PLC.
- Cấu hình phần mềm: Thiết lập thông số High-Speed Counter (HSC) trên PLC với giá trị 5000 xung/vòng.
- Kiểm tra: Quay trục ở tốc độ thấp để xác nhận tín hiệu xung và chiều quay (pha A/B) trước khi vận hành chính thức.
Sản phẩm sử dụng chung (isRelatedTo)
- Khớp nối mềm Ø8mm: Giúp truyền động êm ái giữa Encoder và trục động cơ.
- Bộ nguồn DC 5V chất lượng cao: Cung cấp nguồn sạch cho Encoder.
- PLC (Siemens, Mitsubishi, Omron): Thiết bị nhận tín hiệu xung tốc độ cao.
- Cáp tín hiệu bọc kim (Shielded Cable): Tối ưu hóa hiệu quả của ngõ ra Line Driver.
Ứng dụng thực tế (Application)
- Máy CNC & Máy phay chính xác: Đo lường vị trí bàn máy và trục chính.
- Hệ thống băng tải thông minh: Kiểm soát tốc độ và độ dài vật liệu chạy trên dây chuyền.
- Cánh tay Robot: Định vị chính xác các khớp nối cơ khí.
- Máy đóng gói & Máy in: Đồng bộ hóa tốc độ giữa các trục truyền động để đảm bảo độ chính xác.
Câu hỏi thường gặp (FAQ)
1. Encoder Autonics E50S8-5000-6-L-5-CS dùng nguồn bao nhiêu Volt?
Sản phẩm này yêu cầu nguồn cấp chính xác là 5VDC ±5%. Tuyệt đối không dùng nguồn 12V hoặc 24V.
2. Ngõ ra Line Driver có ưu điểm gì so với NPN/PNP?
Line Driver sử dụng tín hiệu vi sai giúp triệt tiêu nhiễu điện từ cực tốt, rất phù hợp khi truyền tín hiệu đi xa hoặc trong môi trường nhiều máy biến tần.
3. Độ phân giải 5000 P/R có ý nghĩa gì trong thực tế?
Nghĩa là khi trục quay 1 vòng, Encoder sẽ gửi về 5000 xung điện cho PLC, giúp chia nhỏ góc quay thành 5000 phần cực nhỏ.
4. Sản phẩm này có chống nước được không?
Với chuẩn IP64, thiết bị chống bụi hoàn toàn và chống được nước bắn từ mọi hướng, nhưng không được ngâm trực tiếp trong nước.
5. Làm sao để lắp đặt Encoder này vào trục động cơ?
Bạn cần sử dụng một khớp nối mềm có lỗ trục 8mm để kết nối giữa trục Encoder và trục động cơ.
6. Tôi có thể thay đổi độ phân giải của Encoder này không?
Không, độ phân giải 5000 P/R là cố định theo cấu trúc phần cứng của model này.
7. Tại sao tôi không nhận được tín hiệu khi đấu nối?
Hãy kiểm tra lại nguồn cấp 5VDC và đảm bảo các cặp tín hiệu vi sai (ví dụ A và /A) đã được đấu nối đúng vào cổng High-speed của PLC.
8. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng Autonics thông qua AUT VN.
9. AUT VN có cung cấp hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho khách hàng doanh nghiệp.
10. Tôi muốn mua số lượng lớn có chiết khấu không?
Vui lòng liên hệ Zalo 0968.053.025 để nhận báo giá dự án tốt nhất.
