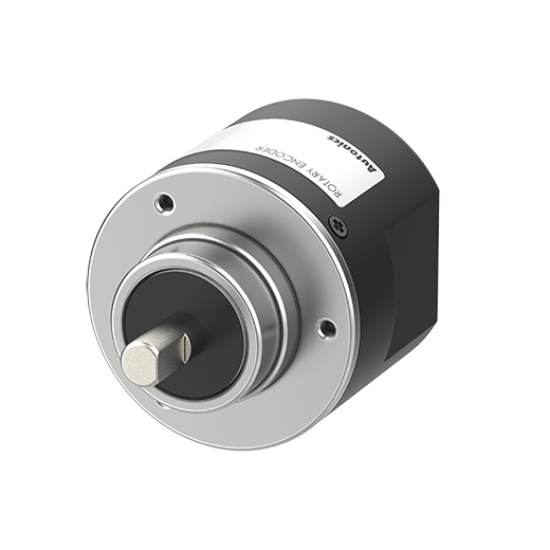

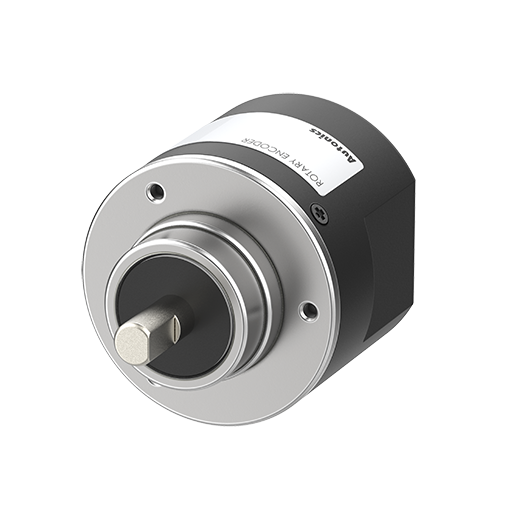

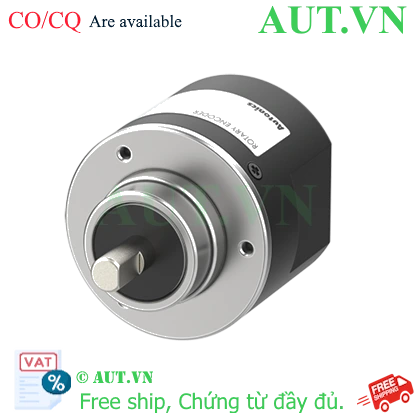

Encoder Autonics E50S8-8000-3-T-24-CR - 8000 Xung, Trục 8mm, Ngõ ra Totem Pole

Giới thiệu Encoder Autonics E50S8-8000-3-T-24-CR

Encoder Autonics E50S8-8000-3-T-24-CR là dòng cảm biến vòng quay (Rotary Encoder) cao cấp thuộc series E50S danh tiếng từ hãng Autonics. Với độ phân giải lên đến 8000 xung/vòng, thiết bị này là giải pháp hàng đầu để giám sát chính xác vị trí, góc quay và tốc độ trong các hệ thống tự động hóa phức tạp.

Tại AUT VN, chúng tôi cung cấp dòng Encoder Autonics chính hãng, giúp doanh nghiệp tối ưu hóa độ chính xác của máy móc, giảm thiểu sai số và nâng cao năng suất vận hành trong quy trình sản xuất công nghiệp.

Điểm nổi bật của Encoder Autonics E50S8-8000

• Độ chính xác cực cao: Với khả năng chia nhỏ một vòng quay thành 8000 xung, thiết bị cho phép phát hiện những chuyển động nhỏ nhất, lý tưởng cho máy CNC và các hệ thống định vị chính xác.
• Ngõ ra Totem Pole (Push-Pull) hiện đại: Khác với ngõ ra Open Collector thông thường, ngõ ra Totem Pole cung cấp khả năng đẩy-kéo tín hiệu mạnh mẽ, giúp truyền tín hiệu ổn định hơn ở khoảng cách xa và không cần điện trở kéo lên (pull-up resistor).
• Kết cấu cơ khí vững chắc: Trục đường kính 8mm được chế tạo từ vật liệu thép chống mài mòn, chịu được tải trọng trục và rung động mạnh khi vận hành ở tốc độ cao.
• Tiêu chuẩn bảo vệ IP64: Thiết kế kháng bụi hoàn toàn và chống nước bắn, đảm bảo thiết bị hoạt động bền bỉ ngay cả trong môi trường nhà xưởng có nhiều bụi bẩn hoặc độ ẩm.

Bảng thông số kỹ thuật chi tiết

Lợi ích khi sử dụng sản phẩm

• Nâng cao chất lượng sản phẩm: Loại bỏ sai số trong đo lường giúp quá trình sản xuất đồng nhất, giảm tỷ lệ hàng lỗi.
• Tiết kiệm chi phí vận hành: Độ bền cao và tiêu chuẩn IP64 giúp giảm tần suất bảo trì, hạn chế thời gian dừng máy đột ngột.
• Dễ dàng tích hợp: Tương thích với đa số các bộ điều khiển PLC và hệ thống điều khiển chuyển động hiện nay.
• Hỗ trợ kỹ thuật tận tâm: Khi mua tại AUT VN, quý khách được tư vấn giải pháp đấu nối và cấu hình thiết bị miễn phí.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1: Lắp đặt cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) đường kính 8mm để kết nối trục Encoder với trục động cơ. Tránh lắp quá chặt để không gây ứng suất lên vòng bi.
2. Bước 2: Đấu nối điện: Kết nối nguồn 12-24VDC vào dây nguồn (Brown/Blue). Đấu các pha tín hiệu A, B, Z vào các chân ngõ vào tốc độ cao (HSC) của PLC.
3. Bước 3: Kiểm tra tín hiệu: Cấp nguồn và quay trục ở tốc độ thấp để kiểm tra xung trên PLC, đảm bảo chiều quay (pha A dẫn trước pha B hoặc ngược lại) đúng với logic lập trình.
4. Bước 4: Cấu hình hệ thống: Thiết lập thông số độ phân giải 8000 P/R trong chương trình PLC để tính toán chính xác quãng đường hoặc tốc độ.

Sản phẩm sử dụng chung (isRelatedTo)

• Khớp nối mềm 8mm: Giúp truyền động ổn định, bù sai lệch tâm và chống rung cho Encoder.
• Giá đỡ (Bracket) Encoder E50S: Cố định thiết bị chắc chắn vào khung máy, tránh rung lắc khi vận hành tốc độ cao.
• Cáp tín hiệu chống nhiễu: Đảm bảo tín hiệu xung truyền đi xa mà không bị nhiễu điện từ.

Ứng dụng thực tế (Application)

• Máy CNC và Máy Phay: Kiểm soát vị trí dao cắt chính xác đến từng micromet.
• Hệ thống băng tải thông minh: Đo chính xác chiều dài sản phẩm và điều khiển tốc độ băng tải.
• Cánh tay Robot công nghiệp: Xác định chính xác góc quay của các khớp nối robot.
• Máy đóng gói tự động: Điều khiển chính xác định lượng vật liệu đóng gói.

Câu hỏi thường gặp (FAQ)

• Hỏi: Sản phẩm E50S8-8000-3-T-24-CR tại AUT VN có chính hãng không?
  Trả lời: Có, AUT VN cam kết cung cấp hàng chính hãng Autonics 100%, đầy đủ chứng chỉ CO/CQ từ nhà sản xuất.
• Hỏi: Ngõ ra Totem Pole có ưu điểm gì so với Open Collector?
  Trả lời: Totem Pole (Push-Pull) có khả năng tự đẩy và kéo tín hiệu, cho tốc độ đáp ứng nhanh hơn, truyền tín hiệu đi xa hơn và không cần điện trở kéo ngoài.
• Hỏi: Tôi có thể dùng Encoder này cho PLC Siemens, Mitsubishi hay Omron không?
  Trả lời: Hoàn toàn được. Ngõ ra Totem Pole tương thích rộng rãi với hầu hết các dòng PLC phổ biến hiện nay.
• Hỏi: Ý nghĩa của độ phân giải 8000 xung/vòng là gì?
  Trả lời: Khi trục quay đúng 1 vòng, Encoder phát ra 8000 xung. Độ phân giải càng cao, khả năng đo lường vị trí càng chi tiết và chính xác.
• Hỏi: Chuẩn IP64 có cho phép ngâm trong nước không?
  Trả lời: Không. IP64 chống bụi hoàn toàn và chống nước bắn từ mọi hướng, nhưng không được ngâm trong nước hoặc dùng vòi xịt áp lực cao trực tiếp.
• Hỏi: Trục 8mm có dễ tìm linh kiện thay thế không?
  Trả lời: Đây là kích thước trục tiêu chuẩn công nghiệp, rất dễ dàng tìm mua các loại khớp nối mềm hoặc giá đỡ thay thế trên thị trường.
• Hỏi: Nguồn cấp 12-24VDC có cần phải chính xác tuyệt đối không?
  Trả lời: Thiết bị hoạt động trong dải 12V-24VDC. Bạn nên sử dụng nguồn DC ổn định để tránh nhiễu tín hiệu xung.
• Hỏi: Tuổi thọ trung bình của Encoder Autonics E50S là bao lâu?
  Trả lời: Trong điều kiện vận hành đúng tiêu chuẩn kỹ thuật, sản phẩm có tuổi thọ lên đến hàng triệu vòng quay.
• Hỏi: Tôi cần lưu ý gì để tránh làm hỏng trục Encoder?
  Trả lời: Tuyệt đối không dùng búa đóng trực tiếp vào trục và luôn sử dụng khớp nối mềm để triệt tiêu lực rung.
• Hỏi: AUT VN có hỗ trợ sơ đồ đấu nối chi tiết không?
  Trả lời: Có, đội ngũ kỹ thuật của AUT VN sẽ cung cấp sơ đồ đấu nối chi tiết và hỗ trợ hướng dẫn cấu hình PLC miễn phí.

Nguồn tham khảo: Autonics Official Website
