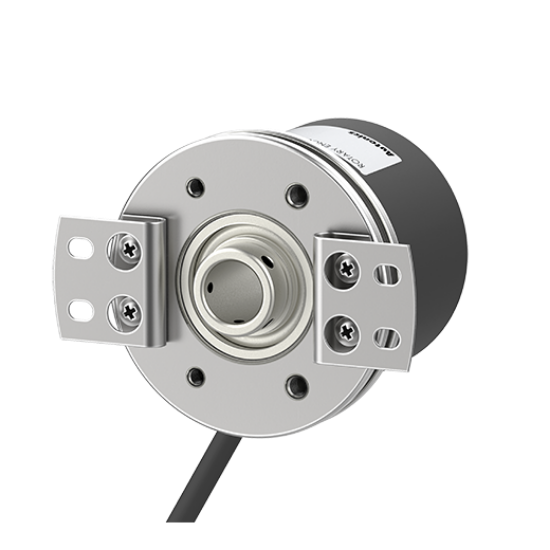

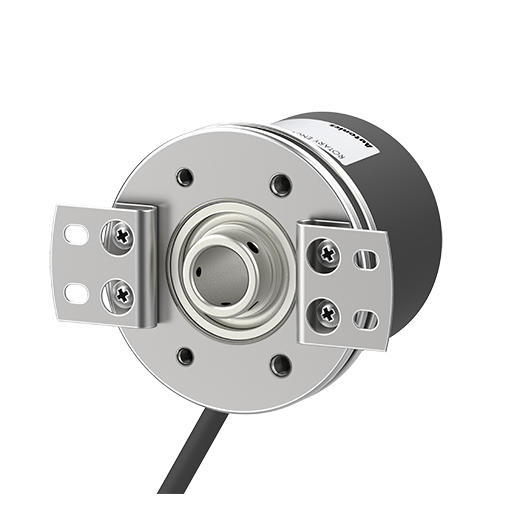

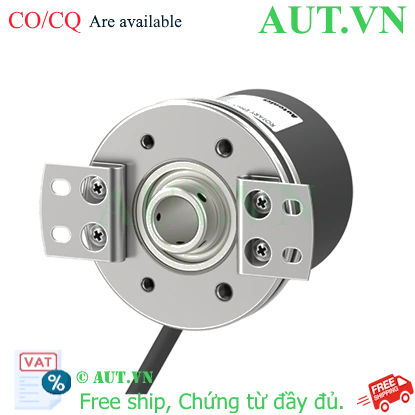

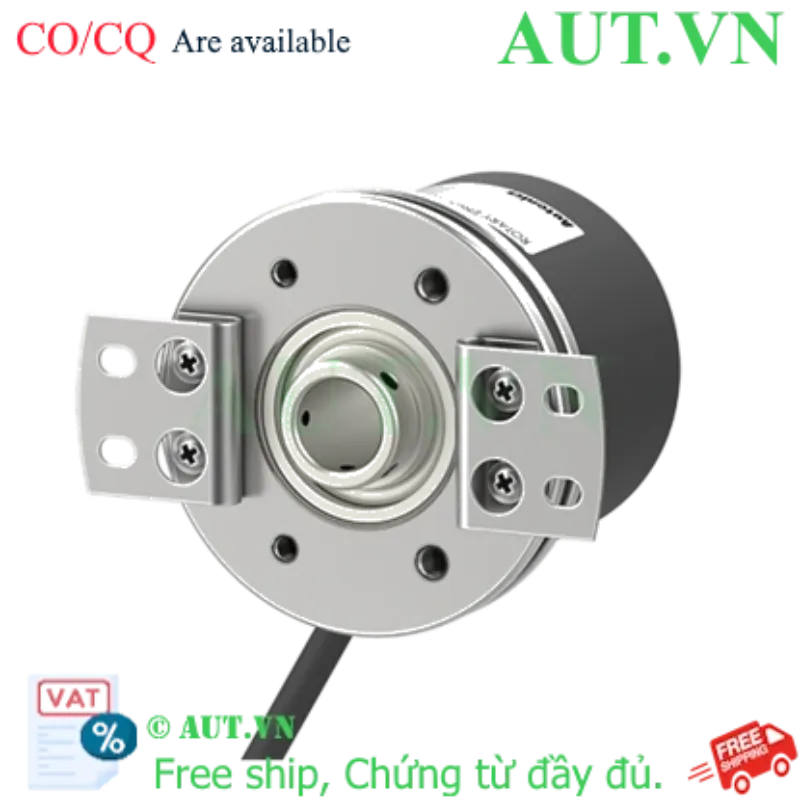

Giới thiệu về Encoder Autonics E58H12-1024-3-T-24
Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác vị trí và tốc độ quay là yếu tố cốt lõi để đảm bảo chất lượng sản phẩm. Encoder Autonics E58H12-1024-3-T-24 là giải pháp kỹ thuật cao cấp thuộc dòng bộ mã hóa vòng quay tương đối (Incremental Rotary Encoder). Với thiết kế trục rỗng (Hollow Shaft) đặc trưng, thiết bị cho phép lắp đặt trực tiếp xuyên qua trục động cơ, giúp tối giản hóa không gian cơ khí và loại bỏ hoàn toàn sai số do khớp nối (coupling) gây ra.
Sản phẩm được phân phối chính thức bởi AUT VN, cam kết hàng chính hãng 100% với đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ), mang lại sự an tâm tuyệt đối cho các kỹ sư vận hành và nhà quản lý dự án.
Điểm nổi bật của Encoder Autonics E58H12
- Thiết kế Hollow Shaft Ø12mm tối ưu: Giải pháp lắp đặt gọn gàng, giúp giảm rung chấn cơ khí và kéo dài tuổi thọ cho trục máy.
- Độ phân giải 1024 P/R cực cao: Cung cấp 1024 xung trên mỗi vòng quay, cho phép chia nhỏ góc quay để kiểm soát hành trình với độ chính xác tuyệt đối.
- Ngõ ra Totem Pole đa năng: Khả năng tương thích linh hoạt với cả logic NPN và PNP, giúp việc tích hợp vào các bộ điều khiển PLC công nghiệp trở nên dễ dàng hơn bao giờ hết.
- Vận hành bền bỉ trong môi trường công nghiệp: Với chuẩn IP50 và khả năng chịu tần số lên đến 300kHz, thiết bị hoạt động ổn định ngay cả trong môi trường bụi bẩn.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model |
E58H12-1024-3-T-24 |
| Thương hiệu |
Autonics (Hàn Quốc) |
| Kiểu trục |
Trục rỗng (Hollow Shaft) Ø12 mm |
| Độ phân giải |
1024 P/R (Xung/Vòng) |
| Ngõ ra (Output) |
Totem Pole (Pha A, B, Z) |
| Nguồn cấp |
12-24VDC ±5% |
| Tần số đáp ứng tối đa |
300 kHz |
| Tốc độ quay tối đa |
5000 RPM |
| Cấp bảo vệ |
IP50 |
| Kết nối |
Cáp nối sẵn 2m |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi đầu tư Encoder Autonics E58H12
Việc lựa chọn đúng model E58H12-1024-3-T-24 mang lại những giá trị vượt trội cho hệ thống sản xuất của bạn:
- Tiết kiệm chi phí lắp đặt: Không cần mua thêm khớp nối trục, giảm bớt phụ kiện và rút ngắn thời gian lắp đặt cơ khí.
- Độ chính xác tuyệt đối: Loại bỏ hiện tượng trượt hoặc sai số do lệch tâm giữa encoder và động cơ, đảm bảo dữ liệu phản hồi về PLC luôn chuẩn xác.
- Tăng cường độ bền hệ thống: Giảm tải trọng lên trục động cơ nhờ thiết kế trục rỗng, hạn chế rung động giúp máy móc vận hành êm ái hơn.
- Hỗ trợ kỹ thuật chuyên nghiệp: Khi mua hàng tại AUT VN, khách hàng được tư vấn kỹ thuật chuyên sâu và hỗ trợ xử lý sự cố nhanh chóng.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị: Kiểm tra đường kính trục động cơ có đúng Ø12mm hay không. Vệ sinh sạch sẽ bề mặt trục để tránh gây trầy xước hoặc kẹt khi lắp.
- Bước 2: Lắp đặt cơ khí: Lồng Encoder qua trục động cơ một cách nhẹ nhàng. Sử dụng vít hãm đi kèm để cố định chặt thiết bị vào trục, đảm bảo không có độ rơ.
- Bước 3: Đấu nối điện: Kết nối nguồn điện 12-24VDC. Đấu các dây tín hiệu pha A, B, Z vào các cổng ngõ vào tốc độ cao (High-Speed Counter) trên PLC.
- Bước 4: Cấu hình PLC: Thiết lập thông số đếm 1024 xung/vòng trong chương trình PLC và kiểm tra chiều quay thực tế để điều chỉnh hướng đếm (Up/Down).
Sản phẩm sử dụng chung (isRelatedTo)
Để đạt hiệu quả tối đa, E58H12-1024-3-T-24 thường được kết hợp đồng bộ với:
- Bộ điều khiển PLC: Siemens S7-1200, Mitsubishi FX, Delta DVP...
- Bộ đếm kỹ thuật số (Digital Counter): Các dòng Counter của Autonics để hiển thị tốc độ.
- Biến tần (Inverter/VFD): Hỗ trợ các ứng dụng điều khiển vòng kín (Closed-loop control).
Ứng dụng thực tế (PropertyValue)
Sản phẩm được tin dùng trong nhiều lĩnh vực công nghiệp:
- Máy CNC & Robot: Đo chính xác tọa độ và vị trí các trục chuyển động.
- Ngành bao bì & Dệt may: Kiểm soát độ căng, tốc độ cuộn và đồng bộ hóa các lô máy.
- Dây chuyền đóng gói: Định vị chính xác điểm dừng của băng tải.
- Máy in công nghiệp: Đảm bảo sự đồng bộ hoàn hảo giữa các trục lô in.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên dùng Encoder trục rỗng Ø12mm thay vì trục đặc?
Thiết kế trục rỗng giúp lắp trực tiếp vào trục máy, giúp tiết kiệm diện tích, giảm chi phí khớp nối và triệt tiêu rung động cơ khí hiệu quả hơn.
2. Độ phân giải 1024 xung/vòng có ý nghĩa gì trong đo lường?
Nó cho phép chia nhỏ một vòng quay thành 1024 phần bằng nhau, giúp bạn kiểm soát vị trí với độ chính xác cực cao (khoảng 0.35 độ mỗi xung).
3. Ngõ ra Totem Pole có thể kết nối với PLC NPN và PNP không?
Có, ngõ ra Totem Pole là dạng đẩy-kéo, có khả năng tương thích linh hoạt với cả hai kiểu logic NPN và PNP tùy thuộc vào cách đấu nối.
4. Thiết bị này có hoạt động được với nguồn 24V không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp rộng từ 12-24VDC (sai số ±5%).
5. Chuẩn bảo vệ IP50 có nghĩa là gì?
IP50 có nghĩa là thiết bị có khả năng chống bụi tốt, nhưng không có khả năng chống tia nước. Tránh lắp đặt ở nơi có độ ẩm cao hoặc có tia nước phun trực tiếp.
6. Pha Z (Index pulse) dùng để làm gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, cực kỳ hữu ích để xác định điểm gốc (Home position) cho máy trong quá trình vận hành.
7. Nếu lắp ngược chiều quay, tôi phải xử lý thế nào?
Bạn có thể đảo vị trí dây pha A và pha B, hoặc thay đổi cài đặt hướng đếm (Count Up/Down) ngay trong phần mềm lập trình PLC.
8. Mua hàng tại AUT VN có được đảm bảo chính hãng không?
Chắc chắn. AUT VN cung cấp đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc chính hãng từ Autonics.
9. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng cho các lỗi kỹ thuật từ nhà sản xuất.
10. Tốc độ quay tối đa mà Encoder này chịu được là bao nhiêu?
Thiết bị hoạt động ổn định ở tốc độ lên đến 5000 vòng/phút (RPM).
11. Làm sao để biết trục động cơ có khớp với Encoder này không?
Bạn chỉ cần dùng thước kẹp đo đường kính trục động cơ, nếu đúng Ø12mm thì có thể lắp trực tiếp.
12. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, đội ngũ kỹ sư của AUT VN luôn sẵn sàng hỗ trợ tư vấn đấu nối và xử lý sự cố 24/7.
Tại sao nên chọn mua tại AUT VN? Chúng tôi không chỉ cung cấp thiết bị, chúng tôi cung cấp giải pháp tự động hóa toàn diện. Với cam kết hàng chính hãng, giá cạnh tranh nhất thị trường, hỗ trợ kỹ thuật tận tâm và giao hàng hỏa tốc, AUT VN chính là đối tác tin cậy cho mọi dự án của bạn.
