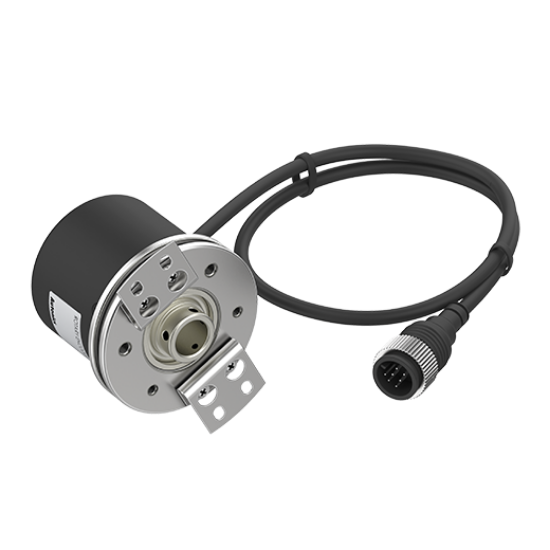

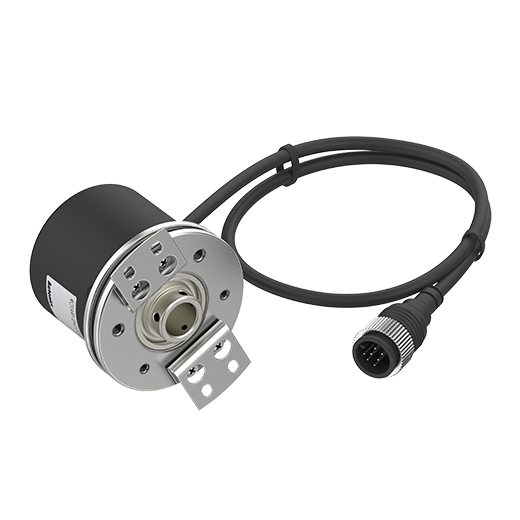

Cảm biến Encoder Autonics E58H12-1800-3-N-24-C: 1800 P/R, Trục 12mm, NPN

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Đường kính trục: Ø12mm (Loại lỗ liền trục)
  • Ngõ ra: NPN Open Collector (Pha A, B, Z)
  • Nguồn cấp: 12-24VDC
  • Tần số đáp ứng: Tối đa 300kHz
nhà chế tạo: Autonics
SKU: E58H12-1800-3-N-24-C
Giá cũ: 4.643.550 ₫
3.714.840 ₫

Giới thiệu về Cảm biến Encoder Autonics E58H12-1800-3-N-24-C

Cảm biến Encoder Autonics E58H12-1800-3-N-24-C là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để cung cấp phản hồi vị trí và tốc độ cho các hệ thống điều khiển tự động hóa công nghiệp. Với độ phân giải 1800 xung/vòng và thiết kế lỗ liền trục Ø12mm, sản phẩm này đảm bảo khả năng vận hành ổn định, bền bỉ trong các môi trường sản xuất khắt khe.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Độ phân giải 1800 P/R giúp kiểm soát vị trí chi tiết đến từng milimet.
  • Thiết kế tối ưu: Loại lỗ liền trục Ø12mm dễ dàng lắp đặt vào các trục động cơ hoặc trục truyền động.
  • Tương thích rộng: Ngõ ra NPN mạch thu hở (Open Collector) dễ dàng kết nối với hầu hết các dòng PLC phổ biến hiện nay.
  • Độ bền công nghiệp: Tiêu chuẩn bảo vệ IP50, hoạt động ổn định trong dải nhiệt độ từ -10 đến 70℃.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị chi tiết
Mã sản phẩmE58H12-1800-3-N-24-C
Hãng sản xuấtAutonics
Độ phân giải1800 P/R
Đường kính trong trụcØ12mm
Pha ngõ raA, B, Z
Kiểu ngõ raNPN Open Collector (Mạch thu hở)
Nguồn cấp12-24VDC ±5%
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (0.00882N.m)
Loại kết nốiGiắc cắm xuyên tâm
Cấp bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Trọng lượngXấp xỉ 270g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E58H12

  • Tối ưu hóa hiệu suất: Giúp hệ thống vận hành chính xác, giảm thiểu sai số trong quá trình sản xuất.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt, giảm thời gian dừng máy.
  • Lắp đặt nhanh chóng: Thiết kế chuẩn hóa giúp kỹ thuật viên dễ dàng thay thế và triển khai.
  • Hỗ trợ kỹ thuật tận tâm: Khi mua tại AUT VN, quý khách được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Hướng dẫn sử dụng (How to)

  1. Bước 1: Kiểm tra trục: Đảm bảo trục máy có đường kính Ø12mm và sạch sẽ trước khi lắp đặt.
  2. Bước 2: Lắp đặt cơ khí: Đưa Encoder vào trục, cố định chắc chắn bằng giá lắp đi kèm để tránh rung lắc.
  3. Bước 3: Đấu nối điện: Kết nối nguồn 12-24VDC và các pha A, B, Z vào PLC theo sơ đồ đấu nối của hãng Autonics.
  4. Bước 4: Cấu hình PLC: Thiết lập bộ đếm xung (High Speed Counter) trong PLC tương ứng với độ phân giải 1800 P/R.
  5. Bước 5: Vận hành thử: Quay trục chậm để kiểm tra tín hiệu ngõ ra và hiệu chỉnh hướng quay nếu cần.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

  • Máy CNC và Máy phay: Định vị chính xác tọa độ trục X, Y, Z.
  • Hệ thống băng tải: Đo tốc độ di chuyển và đếm sản phẩm trên dây chuyền.
  • Cánh tay Robot: Kiểm soát góc quay của các khớp nối.
  • Máy đóng gói: Điều khiển chiều dài màng co và định vị điểm cắt.

Câu hỏi thường gặp (FAQ)

1. Độ phân giải 1800 P/R nghĩa là gì?
Nghĩa là khi trục quay đúng 1 vòng (360 độ), cảm biến sẽ phát ra 1800 xung điện.

2. Ngõ ra NPN Open Collector là gì?
Đây là kiểu ngõ ra thu hở NPN, tín hiệu mức thấp (0V) khi kích hoạt, thường dùng với PLC có ngõ vào Pull-up.

3. Sản phẩm này có chịu được nước không?
Thiết bị đạt chuẩn IP50, bảo vệ chống bụi nhưng không chống nước. Vui lòng lắp đặt nơi khô ráo.

4. Tôi có thể dùng nguồn 5V cho Encoder này không?
Không, sản phẩm yêu cầu nguồn cấp từ 12VDC đến 24VDC.

5. Tần số đáp ứng 300kHz có ý nghĩa gì?
Đây là tốc độ xử lý tín hiệu tối đa. Nếu quay quá nhanh khiến tần số vượt 300kHz, tín hiệu sẽ không còn chính xác.

6. Sự khác biệt giữa E58H12-1800-3-N-24-C và E58H12-1800-3-T-24-C là gì?
Khác nhau ở ngõ ra: chữ 'N' là NPN Open Collector, chữ 'T' là Totem Pole.

7. Làm sao để biết Encoder đang quay thuận hay quay ngược?
Dựa vào sự lệch pha giữa kênh A và kênh B. Nếu A dẫn trước B là quay thuận và ngược lại.

8. Sản phẩm có đi kèm giá lắp không?
Có, sản phẩm bao gồm giá lắp đi kèm theo tiêu chuẩn của hãng.

9. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.

10. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.
