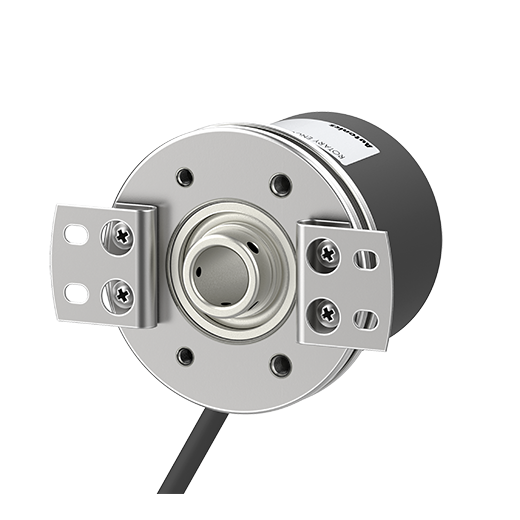

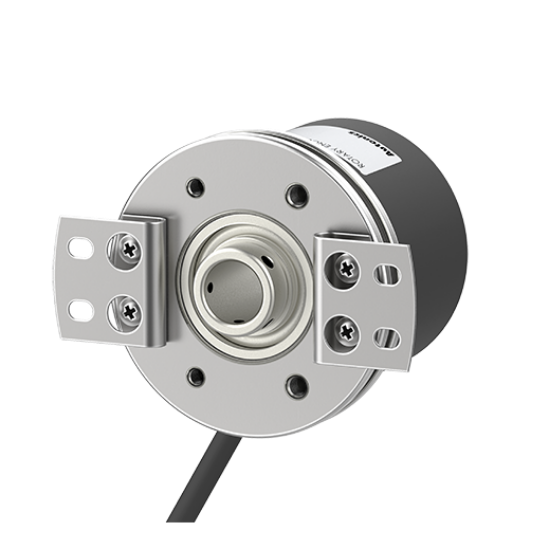

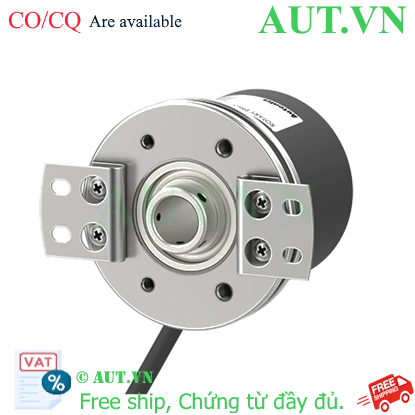

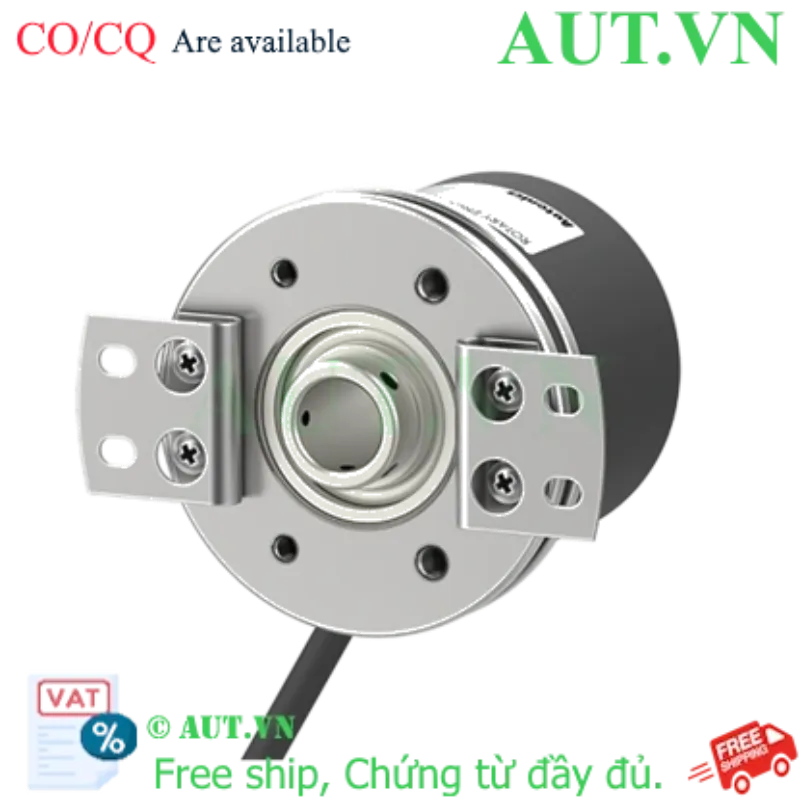

Cảm biến Encoder Autonics E58H12-1800-3-T-5: 1800 P/R, Totem Pole, Trục 12mm

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Totem pole (Pha A, B, Z)
  • Đường kính trục: Ø12mm (Loại lỗ liền trục)
  • Chuẩn bảo vệ: IP50, Tần số đáp ứng 300kHz
nhà chế tạo: Autonics
SKU: E58H12-1800-3-T-5
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58H12-1800-3-T-5

Cảm biến Encoder Autonics E58H12-1800-3-T-5 là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng E58H của Autonics. Với khả năng chuyển đổi chuyển động quay thành các xung điện, sản phẩm này cho phép hệ thống điều khiển theo dõi chính xác vị trí, tốc độ và hướng quay của trục máy. Đây là giải pháp tối ưu cho các ứng dụng tự động hóa công nghiệp yêu cầu độ tin cậy tuyệt đối.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Độ phân giải 1800 P/R đảm bảo đo lường chi tiết và chính xác.
  • Ngõ ra Totem Pole: Tương thích tốt với nhiều loại bộ điều khiển PLC và vi điều khiển mà không cần điện trở kéo lên.
  • Thiết kế bền bỉ: Trục Ø12mm chắc chắn, chuẩn bảo vệ IP50 chống bụi, phù hợp với môi trường công nghiệp.
  • Đáp ứng nhanh: Tần số đáp ứng lên đến 300kHz, đáp ứng tốt các ứng dụng tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩm (SKU)E58H12-1800-3-T-5
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (xung/vòng)
Nguồn cấp5VDC ±5%
Ngõ ra điều khiểnTotem pole (Pha A, B, Z)
Đường kính trụcØ12mm
Tần số đáp ứng tối đa300kHz
Tốc độ quay tối đa5000rpm
Cấu trúc bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Loại kết nốiCáp hướng tâm

Lợi ích khi sử dụng Encoder Autonics E58H12-1800-3-T-5

  • Tối ưu hóa quy trình: Giúp kiểm soát vị trí chính xác tuyệt đối trong các dây chuyền tự động.
  • Giảm thiểu sai sót: Loại bỏ sai số trong đo lường tốc độ quay, nâng cao chất lượng sản phẩm đầu ra.
  • Lắp đặt dễ dàng: Thiết kế chuẩn công nghiệp, dễ dàng tích hợp vào các hệ thống cơ khí hiện có.
  • Tiết kiệm chi phí: Độ bền cao, ít bảo trì, giảm thời gian dừng máy (downtime).

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra tương thích: Đảm bảo đường kính trục của động cơ/máy là Ø12mm và nguồn cấp là 5VDC.
  2. Lắp đặt cơ khí: Gắn Encoder vào trục quay, sử dụng giá lắp đi kèm để cố định thiết bị chắc chắn, tránh rung lắc.
  3. Đấu nối điện: Kết nối các dây pha A, B, Z và nguồn 5VDC vào bộ điều khiển (PLC/Controller) theo sơ đồ đấu nối của hãng.
  4. Cấu hình phần mềm: Thiết lập thông số đếm xung trong PLC tương ứng với độ phân giải 1800 P/R.
  5. Vận hành thử: Quay trục chậm để kiểm tra hướng xung và độ chính xác trước khi chạy tốc độ cao.

Sản phẩm sử dụng chung (isRelatedTo)

  • Bộ điều khiển PLC (Mitsubishi, Siemens, Omron) để nhận và xử lý xung.
  • Biến tần (Inverter) để điều khiển tốc độ động cơ gắn Encoder.
  • Servo Drive để tạo thành hệ thống điều khiển vị trí vòng kín (Closed-loop).
  • Khớp nối trục (Coupling) để kết nối trục Encoder với trục máy.

Ứng dụng thực tế (Application)

  • Máy đóng gói: Kiểm soát chiều dài màng phim và vị trí cắt.
  • Máy CNC/Máy phay: Đo vị trí chính xác của bàn máy hoặc trục xoay.
  • Băng tải tự động: Đo tốc độ băng tải để đồng bộ hóa các công đoạn sản xuất.
  • Cánh tay Robot: Xác định góc quay của các khớp nối.

Câu hỏi thường gặp (FAQ)

1. Độ phân giải 1800 P/R nghĩa là gì?
Nghĩa là khi trục Encoder quay đúng một vòng (360 độ), thiết bị sẽ phát ra 1800 xung điện.

2. Ngõ ra Totem pole khác gì với Open Collector?
Totem pole có khả năng đẩy và kéo tín hiệu mạnh hơn, không cần điện trở kéo lên (pull-up resistor), giúp truyền tín hiệu xa hơn và nhanh hơn.

3. Sản phẩm này có dùng được với nguồn 24VDC không?
Không, mã E58H12-1800-3-T-5 yêu cầu nguồn cấp chính xác 5VDC ±5%. Việc cấp 24V sẽ gây cháy thiết bị.

4. Chuẩn IP50 là gì?
IP50 nghĩa là thiết bị được bảo vệ chống lại sự xâm nhập của bụi nhưng không chống nước.

5. Tôi có thể thay thế sản phẩm này bằng loại 1000 P/R không?
Có thể về mặt cơ khí, nhưng bạn phải thay đổi thông số lập trình trong PLC để tính toán lại vị trí/tốc độ.

6. Trục Ø12mm là lỗ rỗng hay trục đặc?
Đây là loại lỗ liền trục (Solid shaft) với đường kính 12mm.

7. Tại sao tôi thấy xung bị nhiễu?
Hãy kiểm tra dây chống nhiễu (shielded cable) và đảm bảo nguồn 5VDC ổn định, không bị sụt áp.

8. Sản phẩm có đi kèm CO/CQ không?
Có, khi mua tại AUT VN, quý khách sẽ được cung cấp CO/CQ công chứng bởi Autonics Vina.

9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Autonics.

10. Tôi có thể mua lẻ giá lắp không?
Vui lòng liên hệ AUT VN để được tư vấn về phụ kiện đi kèm.

11. Tần số đáp ứng 300kHz ảnh hưởng thế nào đến tốc độ?
Nó giới hạn tốc độ quay tối đa. Với 1800 P/R, tốc độ tối đa cho phép là khoảng 5000rpm.

12. AUT VN có hỗ trợ cài đặt không?
Có, AUT VN miễn phí hỗ trợ hướng dẫn cài đặt và sử dụng thiết bị cho khách hàng.

Nguồn tham khảo: Autonics Official Website
