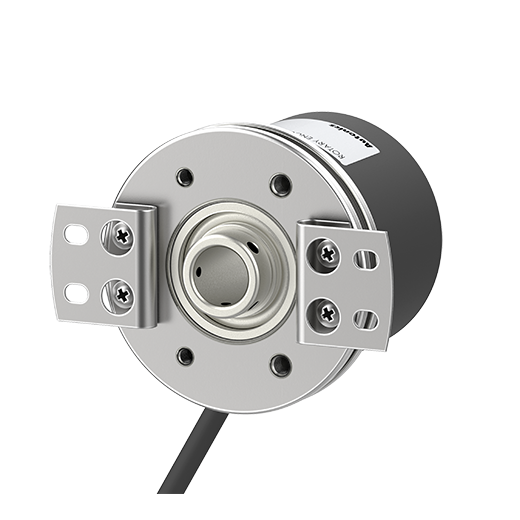

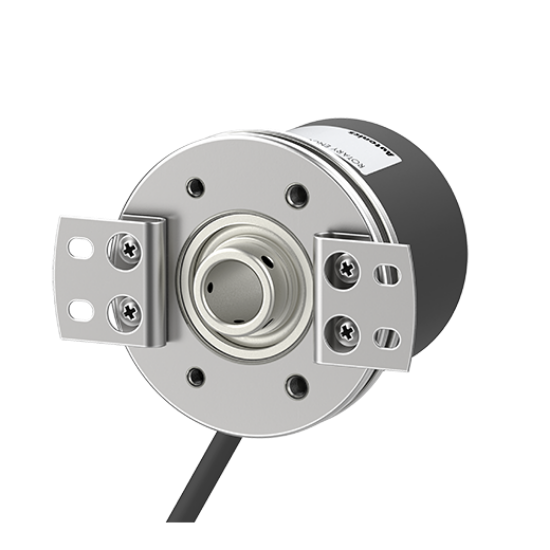

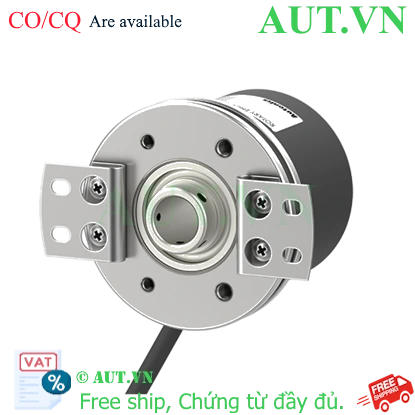

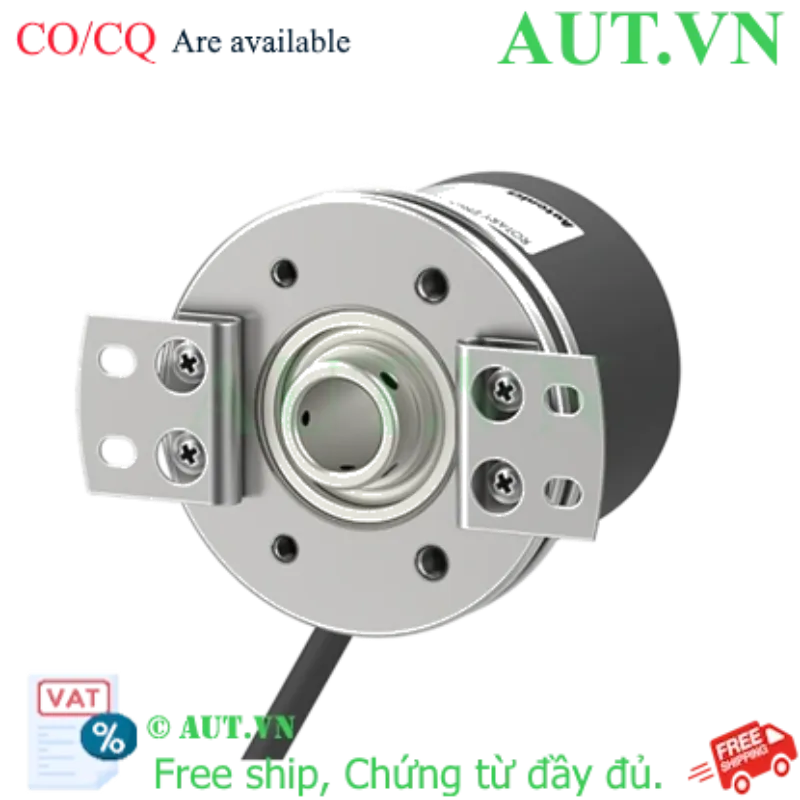

Cảm biến Encoder Autonics E58H12-1800-3-V-24 | 1800 P/R, Trục 12mm, Ngõ ra NPN

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Đường kính trục: Ø12mm (Loại lỗ liền trục)
  • Nguồn cấp: 12-24VDC
  • Ngõ ra: Voltage output (NPN), pha A, B, Z
  • Tần số đáp ứng: Tối đa 300kHz
nhà chế tạo: Autonics
SKU: E58H12-1800-3-V-24
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58H12-1800-3-V-24

Cảm biến Encoder Autonics E58H12-1800-3-V-24 là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để chuyển đổi chuyển động cơ học thành tín hiệu điện kỹ thuật số. Với độ phân giải 1800 xung/vòng và thiết kế lỗ liền trục Ø12mm, sản phẩm này là giải pháp tối ưu cho các hệ thống điều khiển vị trí, tốc độ trong công nghiệp tự động hóa. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và độ bền vượt trội.

Điểm nổi bật của Encoder Autonics E58H12-1800-3-V-24

  • Độ chính xác cao: Với 1800 P/R, thiết bị cung cấp phản hồi chi tiết về vị trí trục quay.
  • Thiết kế bền bỉ: Cấu trúc bảo vệ IP50 giúp chống bụi, phù hợp cho môi trường công nghiệp tiêu chuẩn.
  • Tương thích rộng: Ngõ ra NPN (Voltage output) dễ dàng kết nối với hầu hết các dòng PLC phổ biến hiện nay.
  • Vận hành ổn định: Tần số đáp ứng lên đến 300kHz, cho phép theo dõi tốc độ cao một cách mượt mà.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58H12-1800-3-V-24
Hãng sản xuấtAutonics
Đường kính trụcØ12mm (Hollow shaft)
Độ phân giải1800 P/R (xung/vòng)
Pha ngõ raA, B, Z
Loại ngõ raVoltage output (NPN)
Nguồn cấp12-24VDC ±5%
Tần số đáp ứng tối đa300kHz
Tốc độ quay tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (0.00882N.m)
Cấp bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Kết nốiCáp hướng tâm

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng E58H12-1800-3-V-24

  • Tối ưu hóa quy trình: Giúp kiểm soát chính xác vị trí và tốc độ, giảm thiểu sai số trong sản xuất.
  • Lắp đặt dễ dàng: Thiết kế lỗ trục Ø12mm giúp việc gắn vào trục động cơ hoặc máy móc trở nên nhanh chóng.
  • Tiết kiệm chi phí: Độ bền cao, ít bảo trì, giảm thời gian dừng máy (downtime).
  • Hỗ trợ kỹ thuật: Khi mua tại AUT VN, khách hàng được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra trục: Đảm bảo trục máy cần đo có đường kính đúng Ø12mm và sạch sẽ.
  2. Lắp đặt cơ khí: Đưa trục máy vào lỗ của Encoder, cố định chặt chẽ bằng vít hoặc vòng hãm để tránh trượt.
  3. Đấu nối điện: Kết nối nguồn 12-24VDC vào các chân nguồn. Đấu nối các pha A, B, Z vào ngõ vào tốc độ cao (High-speed counter) của PLC.
  4. Cấu hình PLC: Thiết lập số xung trên mỗi vòng là 1800 P/R trong phần mềm lập trình.
  5. Kiểm tra vận hành: Cho trục quay chậm để kiểm tra hướng xung và tín hiệu Z (xung zero) có hoạt động đúng không.

Sản phẩm liên quan

Nếu bạn cần các thông số khác về độ phân giải hoặc loại ngõ ra, hãy tham khảo:

Ứng dụng thực tế (Application)

  • Máy đóng gói: Kiểm soát chiều dài màng phim, định vị điểm cắt.
  • Băng tải công nghiệp: Đo tốc độ băng chuyền, đếm sản phẩm.
  • Máy CNC/Máy tiện: Phản hồi vị trí trục quay để điều khiển chính xác.
  • Hệ thống nâng hạ: Kiểm soát độ cao và vị trí dừng của thang máy, cẩu trục.

Câu hỏi thường gặp (FAQ)

1. E58H12-1800-3-V-24 có ý nghĩa là gì?
Đây là mã sản phẩm Encoder Autonics, trong đó 12 là đường kính trục 12mm, 1800 là độ phân giải 1800 xung/vòng, V là Voltage output và 24 là điện áp nguồn 24VDC.

2. Sản phẩm này có chống nước không?
Sản phẩm có chuẩn IP50, nghĩa là chống bụi nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo hoặc sử dụng vỏ bảo vệ nếu môi trường ẩm ướt.

3. Tôi có thể dùng nguồn 12VDC cho thiết bị này không?
Có, dải điện áp nguồn cho phép là từ 12 đến 24VDC.

4. Sự khác biệt giữa pha A, B và Z là gì?
Pha A và B dùng để xác định tốc độ và hướng quay (tiến/lùi). Pha Z là xung zero, xuất hiện một lần mỗi vòng quay để xác định vị trí gốc.

5. Ngõ ra NPN là gì và kết nối như thế nào?
Ngõ ra NPN (Sinking) sẽ kéo tín hiệu xuống mức 0V khi kích hoạt. Bạn cần sử dụng điện trở kéo lên (pull-up resistor) hoặc kết nối với ngõ vào PLC loại NPN.

6. Tốc độ quay tối đa là bao nhiêu?
Thiết bị hỗ trợ tốc độ quay tối đa lên đến 5000 vòng/phút (rpm).

7. Làm sao để biết sản phẩm là chính hãng?
Khi mua tại AUT VN, bạn sẽ được cung cấp CO/CQ công chứng bởi Autonics Vina và hóa đơn VAT đầy đủ.

8. Nếu tôi cần độ phân giải 1000 P/R thay vì 1800 P/R thì dùng mã nào?
Bạn có thể tham khảo mã E58H12-1000-3-V-24.

9. Sản phẩm có bao gồm giá lắp không?
Có, thông tin từ hãng cho biết sản phẩm có đi kèm giá lắp.

10. Thời gian bảo hành là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.
