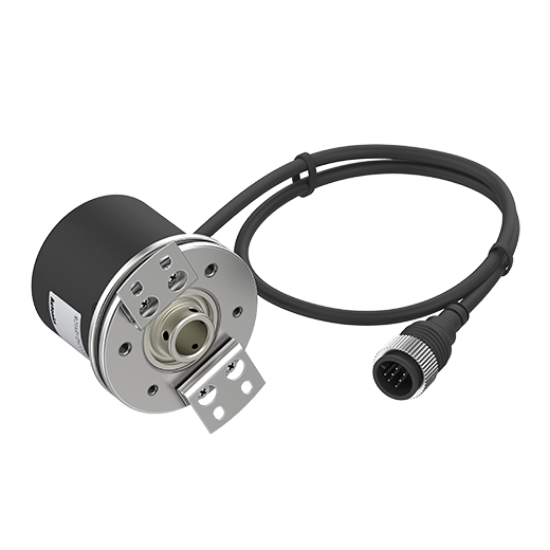

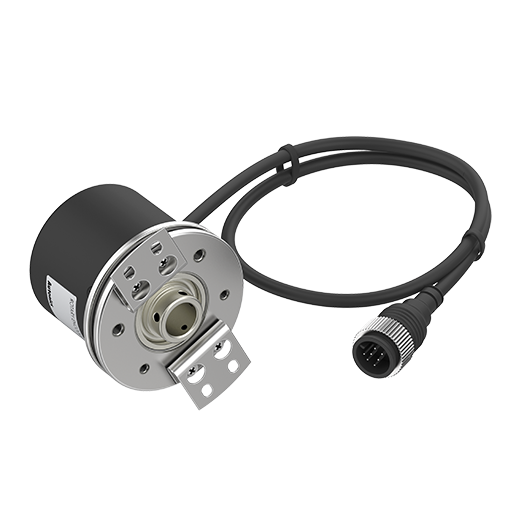

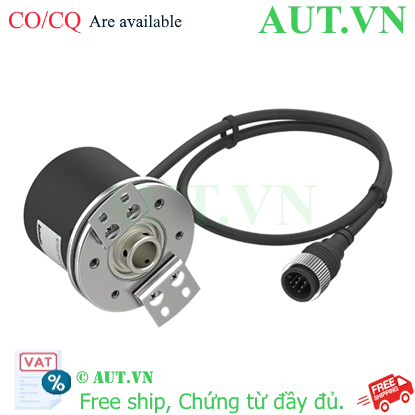

Cảm biến Encoder Autonics E58H12-1800-3-V-5-C | 1800 P/R, 5VDC, Lỗ Ø12mm

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Điện áp (Voltage output), pha A, B, Z
  • Thiết kế: Lỗ liền trục đường kính Ø12mm
  • Kết nối: Loại giắc cắm xuyên tâm
nhà chế tạo: Autonics
SKU: E58H12-1800-3-V-5-C
Giá cũ: 4.643.550 ₫
3.714.840 ₫

Giới thiệu về Cảm biến Encoder Autonics E58H12-1800-3-V-5-C

Cảm biến Encoder Autonics E58H12-1800-3-V-5-C là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng encoder tăng dần (incremental encoder) của Autonics. Với khả năng chuyển đổi chuyển động quay thành các xung điện, sản phẩm này là giải pháp lý tưởng cho các hệ thống điều khiển vị trí, tốc độ và hướng trong công nghiệp tự động hóa. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và hiệu suất vận hành bền bỉ.

Điểm nổi bật của Encoder Autonics E58H12-1800-3-V-5-C

  • Độ chính xác vượt trội: Độ phân giải 1800 xung/vòng giúp kiểm soát vị trí chính xác đến từng chi tiết nhỏ.
  • Tín hiệu ổn định: Ngõ ra điện áp (Voltage output) với 3 pha A, B, Z cho phép xác định chính xác hướng quay và điểm gốc.
  • Thiết kế tối ưu: Trục lỗ liền Ø12mm dễ dàng lắp đặt trực tiếp vào trục máy, giảm thiểu sai số cơ khí.
  • Tốc độ đáp ứng nhanh: Tần số đáp ứng tối đa lên đến 300kHz, phù hợp cho các ứng dụng yêu cầu tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58H12-1800-3-V-5-C
Hãng sản xuấtAutonics
Đường kính trong trụcØ12mm
Độ phân giải1800 P/R
Nguồn cấp5VDC ±5%
Pha ngõ raA, B, Z
Loại ngõ raĐiện áp (Voltage output)
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (0.00882N.m)
Loại kết nốiGiắc cắm xuyên tâm
Cấp bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Trọng lượngXấp xỉ 270g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E58H12-1800-3-V-5-C

  • Tăng năng suất: Độ chính xác cao giúp giảm thiểu sai sót trong quá trình vận hành máy móc, từ đó nâng cao chất lượng sản phẩm đầu ra.
  • Lắp đặt nhanh chóng: Thiết kế lỗ liền trục và giắc cắm xuyên tâm giúp rút ngắn thời gian thi công và bảo trì.
  • Độ bền công nghiệp: Tiêu chuẩn IP50 bảo vệ thiết bị khỏi bụi bẩn, đảm bảo hoạt động ổn định trong môi trường nhà xưởng.
  • Hỗ trợ kỹ thuật toàn diện: Khi mua tại AUT VN, quý khách được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra trục: Đảm bảo trục máy có đường kính Ø12mm, sạch sẽ và không bị gờ.
  2. Lắp đặt cơ khí: Đưa encoder vào trục máy, cố định chắc chắn bằng giá lắp đi kèm để tránh rung lắc khi vận hành.
  3. Kết nối điện: Sử dụng giắc cắm xuyên tâm để kết nối nguồn 5VDC và các dây tín hiệu pha A, B, Z về bộ điều khiển (PLC/Controller).
  4. Cấu hình: Thiết lập thông số độ phân giải 1800 P/R trên bộ điều khiển để khớp với tín hiệu từ encoder.
  5. Vận hành thử: Quay trục chậm để kiểm tra hướng xung và điểm Zero (pha Z).

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế của sản phẩm (Application)

Encoder Autonics E58H12-1800-3-V-5-C được ứng dụng rộng rãi trong:

  • Máy CNC và máy phay: Kiểm soát vị trí bàn máy chính xác.
  • Hệ thống băng tải: Đo tốc độ và quãng đường di chuyển của sản phẩm.
  • Cánh tay Robot: Định vị góc quay của các khớp nối.
  • Máy đóng gói: Đồng bộ hóa tốc độ giữa các trục truyền động.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này sử dụng nguồn điện bao nhiêu?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Độ phân giải 1800 P/R nghĩa là gì?
Có nghĩa là trong một vòng quay 360 độ, encoder sẽ phát ra 1800 xung điện.

3. Lỗ liền trục Ø12mm có phù hợp với mọi loại trục?
Sản phẩm chỉ phù hợp với các trục có đường kính đúng Ø12mm. Nếu trục của bạn có kích thước khác, vui lòng liên hệ AUT VN để tư vấn mã sản phẩm phù hợp.

4. Ngõ ra Voltage output khác gì với NPN?
Voltage output cung cấp mức điện áp tương ứng với nguồn cấp, trong khi NPN là ngõ ra hở cực thu (Open Collector) kéo xuống mức 0V.

5. Tần số đáp ứng 300kHz có ý nghĩa gì?
Đây là tốc độ tối đa mà encoder có thể phát xung. Nếu vận hành vượt quá tốc độ này, tín hiệu sẽ bị mất hoặc sai lệch.

6. Sản phẩm có chống nước không?
Sản phẩm đạt tiêu chuẩn IP50, chống bụi cơ bản nhưng không chống nước. Cần lắp đặt trong môi trường khô ráo.

7. Tôi có thể mua linh kiện thay thế cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ các mã tương đương và linh kiện chính hãng Autonics.

8. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics Việt Nam.

9. Làm sao để phân biệt pha A, B và Z?
Pha A và B lệch pha nhau 90 độ để xác định hướng quay, pha Z phát ra 1 xung duy nhất mỗi vòng để xác định điểm gốc (Home).

10. Encoder này có đi kèm giá lắp không?
Có, sản phẩm bao gồm giá lắp đi kèm theo tiêu chuẩn của hãng.
