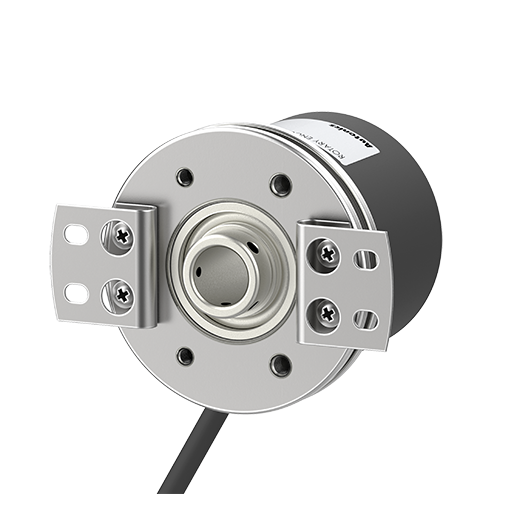

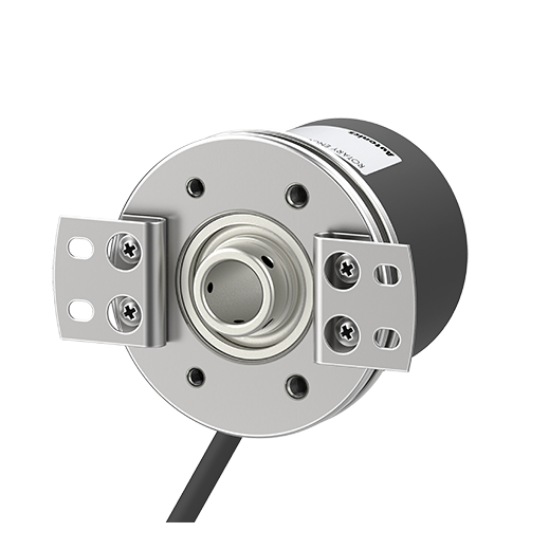

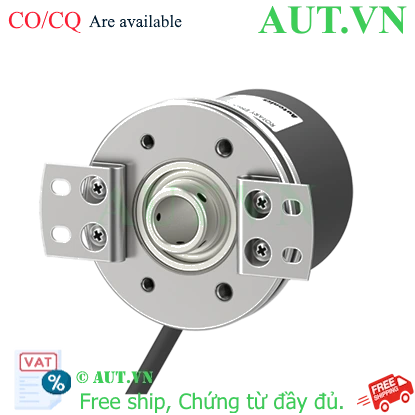

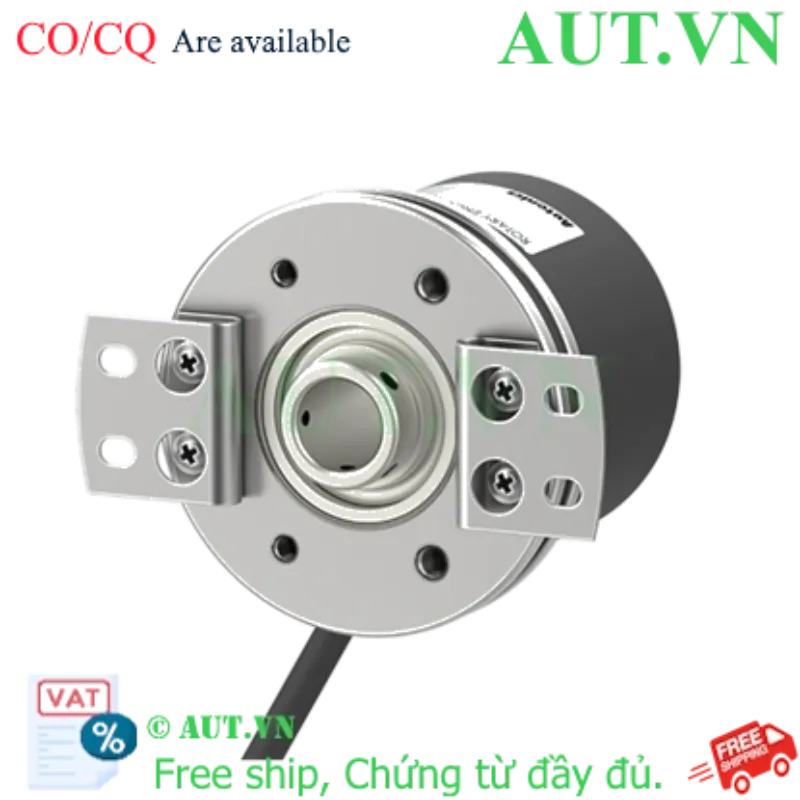

Cảm biến Encoder Autonics E58H12-3600-3-T-5 | 3600 P/R, 5VDC, Trục Ø12mm

  • Độ phân giải: 3600 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Totem pole (Pha A, B, Z)
  • Đường kính trục: Ø12mm (Loại lỗ liền trục)
  • Tiêu chuẩn bảo vệ: IP50
nhà chế tạo: Autonics
SKU: E58H12-3600-3-T-5
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58H12-3600-3-T-5

Cảm biến Encoder Autonics E58H12-3600-3-T-5 là thiết bị đo lường tốc độ và vị trí góc xoay với độ chính xác cực cao. Được thiết kế cho các ứng dụng công nghiệp đòi hỏi sự khắt khe về phản hồi tín hiệu, sản phẩm này giúp hệ thống điều khiển nắm bắt chính xác chuyển động của trục máy, từ đó tối ưu hóa hiệu suất vận hành của toàn bộ dây chuyền sản xuất.

Điểm nổi bật của Encoder Autonics E58H12-3600-3-T-5

  • Độ phân giải cao: Với 3600 xung/vòng, thiết bị cung cấp khả năng kiểm soát vị trí chi tiết đến từng milimet.
  • Ngõ ra Totem Pole: Đảm bảo tín hiệu truyền tải mạnh mẽ, giảm nhiễu và tương thích tốt với nhiều loại PLC/Controller.
  • Thiết kế bền bỉ: Trục Ø12mm chắc chắn, tiêu chuẩn bảo vệ IP50 giúp thiết bị hoạt động ổn định trong môi trường công nghiệp.
  • Phản hồi nhanh: Tần số đáp ứng tối đa lên đến 300kHz, đáp ứng tốt các ứng dụng tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩm (SKU)E58H12-3600-3-T-5
Hãng sản xuấtAutonics
Độ phân giải3600 P/R
Đường kính trong trụcØ12mm
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnTotem pole
Pha ngõ raA, B, Z
Tần số đáp ứng tối đa300kHz
Độ phân giải cho phép tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (max. 0.00882N.m)
Loại kết nốiCáp hướng tâm
Cấu trúc bảo vệIP50
Nhiệt độ xung quanh-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm xung quanh35 đến 85%RH (Bảo quản: 35 đến 90%RH)
Trọng lượngXấp xỉ 380g (Thiết bị: 270g)

Lợi ích khi sử dụng Encoder Autonics E58H12-3600-3-T-5

  • Độ chính xác tuyệt đối: Loại bỏ sai số trong đo lường vị trí, giúp sản phẩm đầu ra đồng nhất.
  • Tiết kiệm chi phí bảo trì: Tuổi thọ cao, hoạt động ổn định giảm thiểu thời gian dừng máy (downtime).
  • Dễ dàng tích hợp: Tương thích với hầu hết các bộ điều khiển công nghiệp phổ biến hiện nay.
  • Hỗ trợ kỹ thuật từ AUT VN: Được cung cấp đầy đủ CO/CQ và hướng dẫn lắp đặt chi tiết.

Hướng dẫn sử dụng và lắp đặt (How to)

  1. Kiểm tra trục: Đảm bảo trục máy có đường kính Ø12mm và sạch sẽ trước khi lắp.
  2. Cố định thiết bị: Sử dụng giá lắp đi kèm để cố định Encoder, tránh rung lắc trong quá trình vận hành.
  3. Đấu nối dây: Kết nối nguồn 5VDC và các pha A, B, Z vào PLC/Bộ đếm theo sơ đồ đấu dây của hãng.
  4. Kiểm tra tín hiệu: Vận hành thử trục xoay và kiểm tra xung phản hồi trên bộ điều khiển để đảm bảo đúng hướng và số lượng xung.

Sản phẩm sử dụng chung (isRelatedTo)

  • Bộ lập trình PLC (Siemens, Mitsubishi, Omron...)
  • Bộ điều khiển Servo Drive / Stepper Drive.
  • Bộ chuyển đổi tín hiệu Encoder sang Modbus/RS485.
  • Giá đỡ và khớp nối trục (Coupling) Ø12mm.

Ứng dụng thực tế (PropertyValue)

  • Máy CNC: Đo vị trí chính xác của bàn máy và trục xoay.
  • Băng tải công nghiệp: Kiểm soát tốc độ di chuyển và định vị sản phẩm trên băng chuyền.
  • Máy đóng gói: Đồng bộ hóa tốc độ giữa các trục cấp phôi và đóng gói.
  • Cánh tay Robot: Phản hồi góc quay của các khớp nối.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm E58H12-3600-3-T-5 có chính hãng không?
AUT VN cam kết cung cấp hàng chính hãng Autonics Việt Nam, đầy đủ hóa đơn VAT và CO/CQ công chứng.

2. Độ phân giải 3600 P/R nghĩa là gì?
Nghĩa là khi trục xoay đúng 1 vòng (360 độ), Encoder sẽ phát ra 3600 xung điện.

3. Ngõ ra Totem Pole khác gì với Open Collector?
Totem Pole có khả năng kéo tín hiệu lên mức cao và xuống mức thấp chủ động, cho tốc độ đáp ứng nhanh hơn và không cần điện trở kéo lên (pull-up resistor).

4. Thiết bị này có chịu được nước không?
Với tiêu chuẩn IP50, thiết bị chống bụi nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo hoặc sử dụng vỏ bảo vệ.

5. Tôi có thể dùng nguồn 24VDC cho sản phẩm này không?
Không, mã sản phẩm này yêu cầu nguồn cấp chính xác 5VDC ±5%. Sử dụng sai điện áp sẽ gây cháy thiết bị.

6. Trục Ø12mm là loại trục gì?
Đây là loại lỗ liền trục (Hollow shaft), bạn sẽ luồn trục máy vào trong lỗ của Encoder.

7. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.

8. AUT VN có hỗ trợ cài đặt không?
Có, AUT VN miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng cho khách hàng.

9. Tần số đáp ứng 300kHz là gì?
Đây là tốc độ tối đa mà Encoder có thể phát ra xung mà không bị mất tín hiệu.

10. Làm sao để biết Encoder đang quay đúng hướng?
Dựa vào pha A và B. Nếu pha A dẫn trước pha B là quay thuận, ngược lại là quay nghịch.

Nguồn tham khảo: Autonics Official Website
