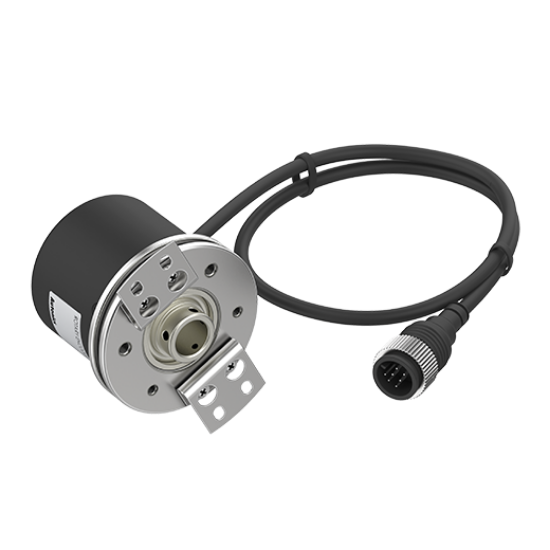

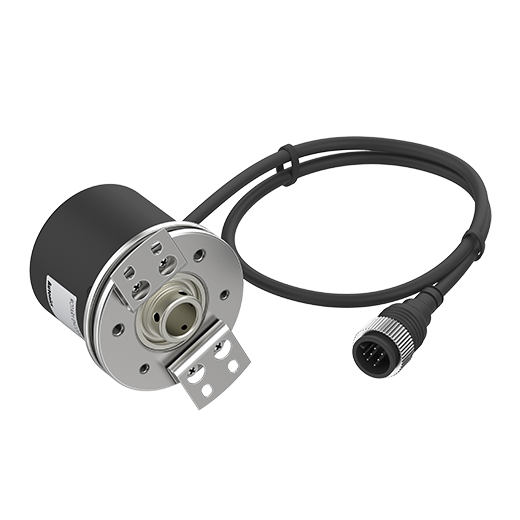

Encoder Autonics E58H12-5000-6-L-5-C | Lỗ Liền 12mm, 5000 P/R, Ngõ Ra Line Driver

Độ phân giải cực cao: 5000 xung/vòng (P/R) đảm bảo kiểm soát vị trí chính xác tuyệt đối.
Thiết kế lỗ liền (Hollow Shaft): Đường kính Ø12mm giúp lắp đặt trực tiếp lên trục máy, tiết kiệm không gian.
Ngõ ra Line Driver (TTL): Khả năng chống nhiễu vượt trội, truyền tín hiệu ổn định ở khoảng cách xa.
Nguồn cấp: 5VDC ±5% chuyên dụng cho các hệ thống điều khiển tốc độ cao.
Thương hiệu: Autonics chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: E58H12-5000-6-L-5-C

Giá cũ: 5.526.300 ₫

Giá bán: 4.421.040 ₫

Cảm biến Encoder Autonics E58H12-5000-6-L-5-C - Giải Pháp Đo Lường Chuyển Động Chính Xác Cao

Encoder Autonics E58H12-5000-6-L-5-C là dòng cảm biến xoay tăng (Incremental Rotary Encoder) cao cấp với thiết kế lỗ liền trục (Hollow Shaft). Đây là giải pháp tối ưu để đo tốc độ quay, vị trí và góc quay của trục máy trong các hệ thống tự động hóa đòi hỏi sự khắt khe về độ chính xác. Với công nghệ ngõ ra Line Driver, sản phẩm loại bỏ hoàn toàn nỗi lo về nhiễu điện từ, giúp hệ thống vận hành mượt mà và tin cậy.

Điểm Nổi Bật Của Sản Phẩm

Độ chính xác vượt trội: Với độ phân giải lên đến 5000 xung/vòng, thiết bị cho phép giám sát chuyển động chi tiết đến từng bước nhỏ nhất.
Công nghệ Line Driver (TTL): Khác với các loại ngõ ra thông thường, Line Driver giúp truyền tín hiệu đi xa mà không bị suy hao, cực kỳ quan trọng trong môi trường công nghiệp nhiều nhiễu.
Lắp đặt thông minh: Thiết kế trục lỗ liền Ø12mm cho phép luồn trực tiếp trục máy qua thân Encoder, giúp giảm thiểu độ rơ và tiết kiệm diện tích lắp đặt.
Hoạt động bền bỉ: Được chế tạo theo tiêu chuẩn công nghiệp, chịu được môi trường làm việc khắc nghiệt với dải nhiệt độ rộng.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật E58H12-5000-6-L-5-C
Thương hiệu	Autonics
Model	E58H12-5000-6-L-5-C
Kiểu trục	Lỗ liền (Hollow Shaft) Ø12mm
Độ phân giải	5000 P/R (Xung/vòng)
Nguồn cấp điện	5VDC ±5%
Kiểu ngõ ra	Line Driver (TTL)
Pha tín hiệu	A, A-, B, B-, Z, Z-
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Tiêu chuẩn bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Kiểu kết nối	Giắc cắm xuyên tâm (Radial Connector)

Lợi Ích Khi Sử Dụng Encoder Autonics E58H

Nâng cao năng suất: Giảm thiểu sai số trong quá trình định vị và kiểm soát tốc độ, từ đó giảm tỷ lệ sản phẩm lỗi.
Tối ưu chi phí: Độ bền cao và khả năng chống nhiễu tốt giúp giảm chi phí sửa chữa và thay thế linh kiện định kỳ.
Dễ dàng tương thích: Kết nối mượt mà với các dòng PLC (Siemens, Mitsubishi, Omron...) và các bộ điều khiển Servo hiện đại.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1 - Kiểm tra trục: Xác nhận trục máy có đường kính Ø12mm, bề mặt trục phải nhẵn mịn và không có vết xước lớn.
Bước 2 - Lắp đặt cơ khí: Luồn trục máy qua lỗ Encoder, sử dụng vít hãm chuyên dụng để cố định chắc chắn, đảm bảo không có độ rơ khi quay.
Bước 3 - Đấu nối điện: Kết nối nguồn 5VDC và các cặp pha tín hiệu (A/A-, B/B-, Z/Z-) vào bộ điều khiển. Khuyến khích dùng cáp chống nhiễu xoắn đôi.
Bước 4 - Cấu hình thiết bị: Thiết lập thông số độ phân giải 5000 xung/vòng trên PLC hoặc bộ đếm (Counter).
Bước 5 - Kiểm tra vận hành: Chạy máy ở tốc độ thấp để kiểm tra chiều xung, độ chính xác và tín hiệu điểm Zero (pha Z).

Sản Phẩm Sử Dụng Chung (isRelatedTo)

Bộ đếm tốc độ kỹ thuật số (Digital Counter) Autonics.
Bộ điều khiển lập trình PLC Siemens S7-1200 / Mitsubishi FX Series.
Khớp nối mềm (Flexible Coupling) chống chấn động.
Bộ nguồn DC 5V chất lượng cao chuẩn công nghiệp.

Ứng Dụng Thực Tế (Application)

Máy đóng gói tự động: Kiểm soát chính xác chiều dài màng và định vị cắt sản phẩm.
Hệ thống băng tải: Đo tốc độ thực tế của dây chuyền sản xuất.
Robot công nghiệp: Giám sát góc quay của các khớp nối cánh tay robot.
Máy CNC & Máy tiện: Đo lường vị trí chính xác của các trục di chuyển.

Câu Hỏi Thường Gặp (FAQ)

1. Encoder E58H12-5000-6-L-5-C khác gì với loại ngõ ra Open Collector?
Loại Line Driver (TTL) có khả năng chống nhiễu cực tốt và truyền tín hiệu đi xa hơn nhiều so với Open Collector, phù hợp cho môi trường công nghiệp nặng.

2. Tôi có thể dùng nguồn 24V cho sản phẩm này không?
Tuyệt đối không. Model này yêu cầu nguồn 5VDC. Cấp nguồn 24V sẽ làm hỏng thiết bị ngay lập tức.

3. Độ phân giải 5000 P/R có ý nghĩa gì?
Nghĩa là trong một vòng quay (360 độ), Encoder sẽ gửi về 5000 xung điện cho bộ điều khiển để tính toán vị trí/tốc độ.

4. Làm sao để lắp đặt lỗ liền Ø12mm chuẩn nhất?
Bạn cần đảm bảo trục máy sạch sẽ và sử dụng vít hãm để cố định Encoder vào trục, tránh hiện tượng trượt khi quay tốc độ cao.

5. Sản phẩm có chịu được môi trường bụi bẩn không?
Với chuẩn IP50, sản phẩm có khả năng chống bụi tốt, tuy nhiên không có khả năng chống nước.

6. Tại sao tín hiệu Encoder của tôi bị nhảy số hoặc nhiễu?
Hãy kiểm tra lại cáp tín hiệu. Bạn nên sử dụng cáp xoắn đôi có bọc kim (shielded cable) và đảm bảo hệ thống đã được tiếp địa.

7. AUT VN có cung cấp đầy đủ giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng từ Autonics Việt Nam cho khách hàng.

8. Chế độ bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics. Chúng tôi hỗ trợ kỹ thuật tận tình trong suốt quá trình sử dụng.

9. Tôi có thể thay đổi số xung (P/R) của Encoder này không?
Không, độ phân giải được thiết lập cố định từ nhà sản xuất là 5000 xung/vòng.
