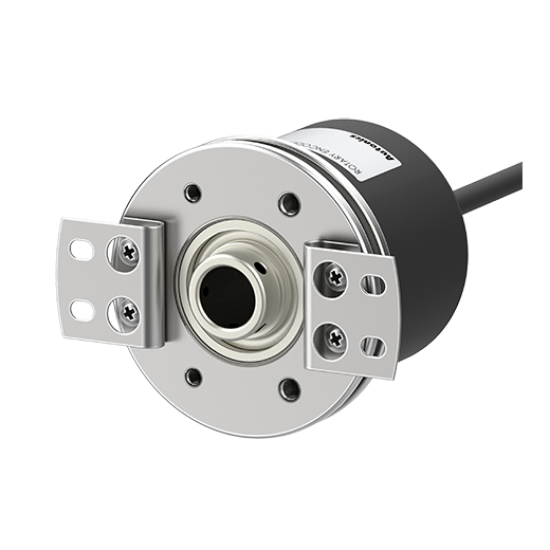

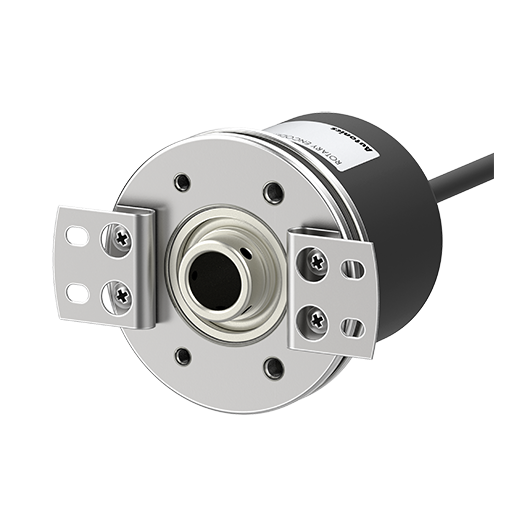

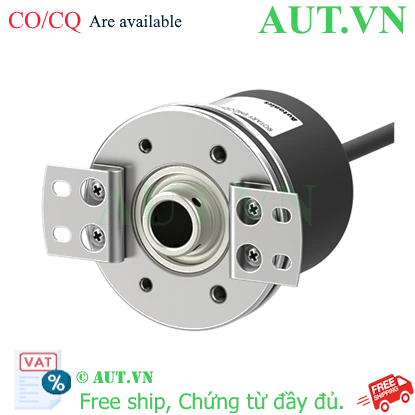

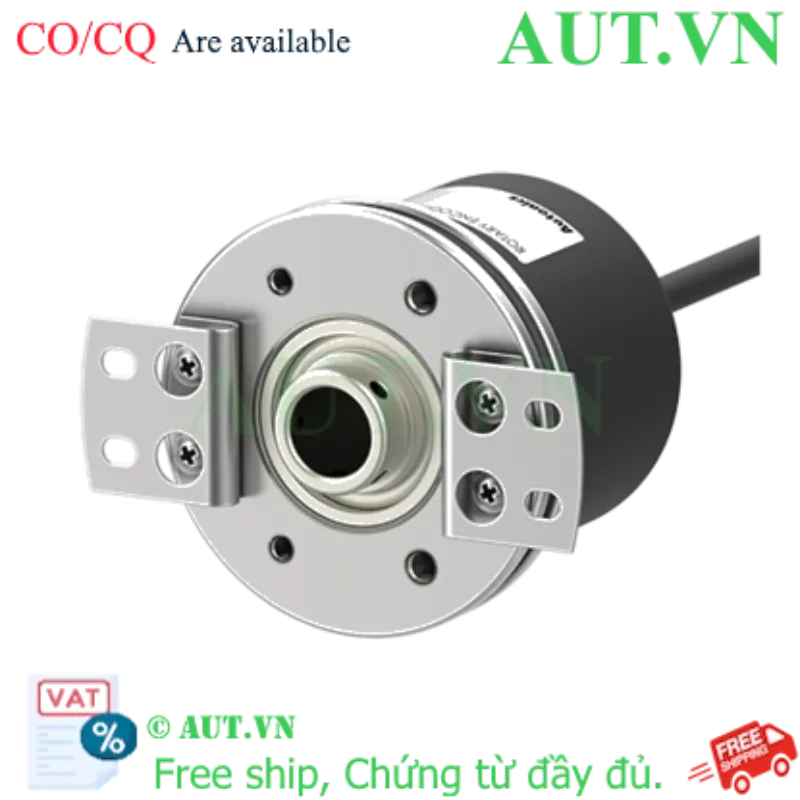

Cảm biến Encoder Autonics E58HB12-1800-3-N-24 | 1800 P/R, Trục 12mm, NPN 12-24VDC

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Loại trục: Trục đặc (Blind shaft) Ø12mm
  • Ngõ ra: NPN Open Collector (Mạch thu hở)
  • Nguồn cấp: 12-24VDC
  • Pha tín hiệu: A, B, Z giúp xác định hướng và vị trí gốc
nhà chế tạo: Autonics
SKU: E58HB12-1800-3-N-24
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58HB12-1800-3-N-24

Cảm biến Encoder Autonics E58HB12-1800-3-N-24 là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng Encoder tăng dần (Incremental Encoder) của hãng Autonics. Với khả năng chuyển đổi chuyển động quay thành các xung điện, sản phẩm này là giải pháp lý tưởng để giám sát tốc độ, vị trí và khoảng cách trong các hệ thống tự động hóa công nghiệp.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và đầy đủ chứng từ CO/CQ cho khách hàng doanh nghiệp.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Với độ phân giải 1800 xung/vòng, thiết bị cung cấp dữ liệu phản hồi chi tiết cho bộ điều khiển.
  • Thiết kế bền bỉ: Trục đặc 12mm cứng cáp, khả năng chống bụi IP50, hoạt động ổn định trong môi trường công nghiệp.
  • Tương thích rộng: Ngõ ra NPN Open Collector dễ dàng kết nối với hầu hết các dòng PLC phổ biến hiện nay.
  • Đáp ứng nhanh: Tần số đáp ứng tối đa lên đến 300kHz, đảm bảo không bỏ lỡ xung ở tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58HB12-1800-3-N-24
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (xung/vòng)
Đường kính trụcØ12mm (Blind shaft)
Nguồn cấp12-24VDC ±5%
Ngõ ra điều khiểnNPN Open Collector
Pha ngõ raA, B, Z
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Cấu trúc bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Trọng lượngXấp xỉ 270g (thiết bị)

Lợi ích khi sử dụng Encoder Autonics E58HB12-1800-3-N-24

  • Tối ưu hóa quy trình: Kiểm soát chính xác vị trí dừng và tốc độ quay của động cơ, giảm thiểu sai số sản phẩm.
  • Lắp đặt dễ dàng: Kích thước chuẩn, đi kèm giá lắp giúp rút ngắn thời gian triển khai.
  • Tiết kiệm chi phí: Độ bền cao, ít bảo trì, giảm thiểu thời gian dừng máy (downtime).
  • Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Bước 1: Lắp đặt cơ khí - Gắn trục của Encoder vào trục động cơ hoặc trục truyền động thông qua khớp nối phù hợp. Sử dụng giá lắp đi kèm để cố định thân Encoder.
  2. Bước 2: Đấu nối nguồn - Kết nối nguồn cấp 12-24VDC đúng cực tính vào chân nguồn của thiết bị.
  3. Bước 3: Kết nối tín hiệu - Đấu nối các pha A, B, Z vào ngõ vào (Input) của PLC hoặc bộ đếm xung. Lưu ý sử dụng điện trở kéo lên (pull-up resistor) nếu PLC không tích hợp sẵn cho ngõ ra NPN.
  4. Bước 4: Cấu hình và Kiểm tra - Cấp nguồn, quay trục và kiểm tra xung trên PLC để xác định chiều quay và vị trí điểm Zero (pha Z).

Sản phẩm tương thích và thay thế

Nếu quý khách cần thay đổi độ phân giải hoặc loại ngõ ra, có thể tham khảo các mã sau:

Ứng dụng thực tế (Application)

Encoder Autonics E58HB12-1800-3-N-24 được ứng dụng rộng rãi trong:

  • Hệ thống băng tải, máy đóng gói tự động.
  • Máy CNC, máy phay, máy tiện điều khiển số.
  • Hệ thống điều khiển vị trí cánh tay robot.
  • Đo tốc độ vòng quay của động cơ trong các nhà máy dệt, giấy.

Câu hỏi thường gặp (FAQ)

1. Độ phân giải 1800 P/R nghĩa là gì?
Nghĩa là khi trục Encoder quay hết một vòng (360 độ), thiết bị sẽ phát ra 1800 xung điện.

2. Ngõ ra NPN Open Collector là gì?
Đây là loại ngõ ra thu hở NPN, tín hiệu sẽ được kéo xuống mức 0V khi có xung. Bạn cần điện trở kéo lên để đọc tín hiệu mức cao.

3. Sản phẩm có chống nước không?
Thiết bị đạt chuẩn IP50, có khả năng chống bụi nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

4. Trục Ø12mm là loại trục gì?
Đây là trục đặc (Blind shaft) đường kính 12mm, phù hợp cho các ứng dụng truyền động trực tiếp.

5. Tôi có thể dùng nguồn 24VDC cho thiết bị này không?
Có, dải điện áp hoạt động của sản phẩm là từ 12 đến 24VDC.

6. Pha Z có tác dụng gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, dùng để xác định vị trí gốc (Home) của hệ thống.

7. Tốc độ quay tối đa mà Encoder chịu được là bao nhiêu?
Tốc độ quay cho phép tối đa là 5000 vòng/phút (rpm).

8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.

9. Sản phẩm này bảo hành bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Autonics.

10. Làm sao để biết Encoder quay thuận hay quay ngược?
Dựa vào thứ tự xuất hiện xung của pha A và pha B. Nếu A dẫn trước B là quay thuận và ngược lại.

11. Có thể thay thế bằng mã E58HB12-1800-3-T-24 không?
Có thể về mặt cơ khí, nhưng bạn cần kiểm tra lại ngõ ra (T là Totem Pole), vì cách đấu nối với PLC sẽ khác với NPN.

12. Tôi cần hỗ trợ cài đặt thì liên hệ ai?
Quý khách vui lòng liên hệ Zalo 0968.053.025 của AUT VN để được kỹ thuật viên hỗ trợ miễn phí.

Nguồn tham khảo: Autonics Official Website
