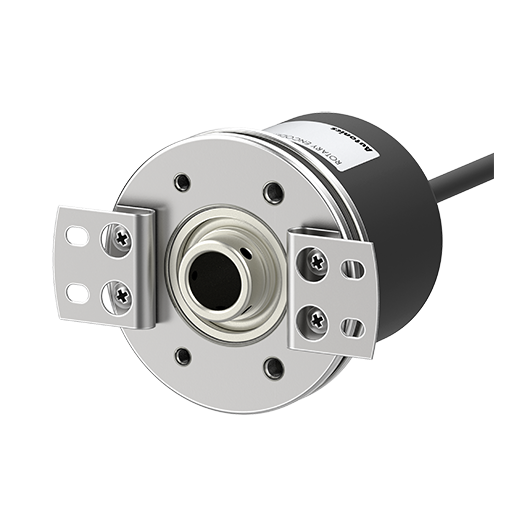

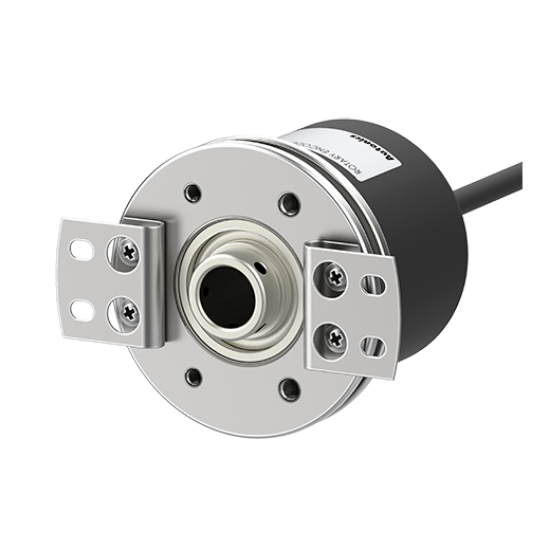

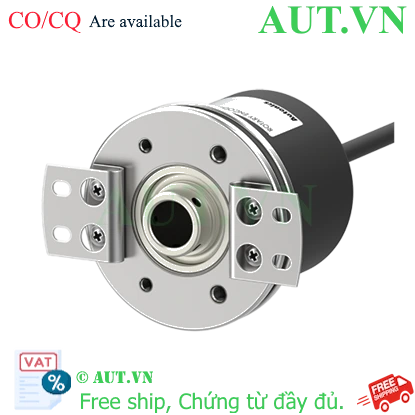

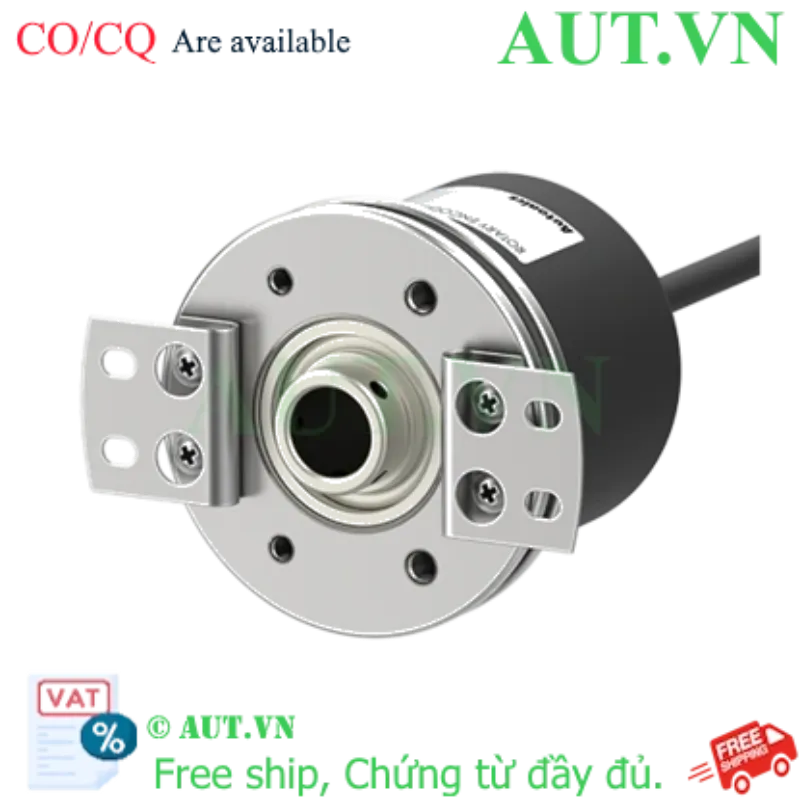

Cảm biến Encoder Autonics E58HB12-1800-3-V-24 | 1800 P/R, 12-24VDC, Trục 12mm

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 12-24VDC ±5%
  • Ngõ ra: Điện áp (NPN), Pha A, B, Z
  • Kiểu trục: Trục đặc (Blind shaft) Ø12mm
  • Tần số đáp ứng: Tối đa 300kHz
nhà chế tạo: Autonics
SKU: E58HB12-1800-3-V-24
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58HB12-1800-3-V-24

Cảm biến Encoder Autonics E58HB12-1800-3-V-24 là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để chuyển đổi chuyển động cơ học thành tín hiệu điện tử. Với độ phân giải 1800 xung/vòng và khả năng hoạt động ổn định trong môi trường công nghiệp, sản phẩm này là lựa chọn hàng đầu cho các hệ thống điều khiển vị trí, tốc độ và đo lường khoảng cách.

Điểm nổi bật của sản phẩm

  • Độ chính xác tuyệt đối: Độ phân giải 1800 P/R giúp kiểm soát vị trí chi tiết đến từng milimet.
  • Hoạt động linh hoạt: Hỗ trợ dải nguồn rộng từ 12VDC đến 24VDC, tương thích với hầu hết các bộ PLC hiện nay.
  • Thiết kế bền bỉ: Trục đặc Ø12mm chắc chắn, tiêu chuẩn bảo vệ IP50 chống bụi, đảm bảo tuổi thọ vận hành lâu dài.
  • Tín hiệu ổn định: Ngõ ra điện áp (NPN) với 3 pha A, B, Z giúp xác định chính xác hướng quay và điểm gốc (Zero point).

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58HB12-1800-3-V-24
Hãng sản xuấtAutonics
Đường kính trụcØ12mm (Blind shaft)
Độ phân giải1800 P/R
Nguồn cấp12-24VDC ±5%
Pha ngõ raA, B, Z
Kiểu ngõ raĐiện áp (Voltage output - NPN)
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (0.00882N.m)
Cấu trúc bảo vệIP50
Nhiệt độ môi trường-10 đến 70℃
Trọng lượngXấp xỉ 270g

Lợi ích khi sử dụng Encoder Autonics E58HB12-1800-3-V-24

  • Tối ưu hóa vận hành: Giảm thiểu sai số trong đo lường, giúp máy móc hoạt động mượt mà và chính xác hơn.
  • Tiết kiệm chi phí bảo trì: Nhờ độ bền cao và tiêu chuẩn IP50, thiết bị ít hỏng hóc trong điều kiện công nghiệp.
  • Dễ dàng tích hợp: Kết nối cáp trục đơn giản, tương thích nhanh với các hệ thống điều khiển tự động hóa.
  • Hỗ trợ kỹ thuật từ AUT VN: Cam kết hàng chính hãng, đầy đủ CO/CQ và bảo hành theo tiêu chuẩn Autonics.

Hướng dẫn sử dụng (How-to)

  1. Bước 1: Kiểm tra cơ khí: Đảm bảo trục Ø12mm được lắp khớp với trục động cơ hoặc trục truyền động, không bị lệch tâm.
  2. Bước 2: Đấu nối nguồn: Kết nối nguồn điện 12-24VDC vào chân cấp nguồn của Encoder. Lưu ý đúng cực âm (-) và dương (+).
  3. Bước 3: Kết nối tín hiệu: Đấu nối các pha A, B và Z vào bộ đếm xung hoặc ngõ vào High-speed Counter của PLC.
  4. Bước 4: Cấu hình và vận hành: Thiết lập thông số đếm xung trên PLC tương ứng với 1800 P/R để tính toán vận tốc hoặc vị trí.
  5. Bước 5: Kiểm tra: Quay trục thủ công để xác nhận tín hiệu ngõ ra thay đổi đúng theo hướng quay.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (PropertyValue)

Cảm biến Encoder Autonics E58HB12-1800-3-V-24 được ứng dụng rộng rãi trong:

  • Hệ thống băng tải: Đo tốc độ băng chuyền và định vị sản phẩm.
  • Máy CNC và máy công cụ: Kiểm soát vị trí chính xác của các trục X, Y, Z.
  • Cánh tay Robot: Phản hồi vị trí góc quay của các khớp nối.
  • Máy đóng gói: Điều khiển chiều dài màng co hoặc định lượng sản phẩm.
  • Thiết bị nâng hạ: Kiểm soát độ cao và vị trí dừng của thang máy, cẩu trục.

Câu hỏi thường gặp (FAQ)

1. E58HB12-1800-3-V-24 là loại Encoder gì?
Đây là Encoder xoay trục đặc, ngõ ra điện áp NPN, độ phân giải 1800 xung/vòng của hãng Autonics.

2. Độ phân giải 1800 P/R có ý nghĩa gì?
Có nghĩa là khi trục quay đúng 1 vòng (360 độ), Encoder sẽ phát ra 1800 xung điện.

3. Sản phẩm có dùng được với nguồn 24VDC không?
Có, sản phẩm hỗ trợ dải nguồn từ 12VDC đến 24VDC.

4. Trục của Encoder này có kích thước bao nhiêu?
Đường kính trục là Ø12mm, kiểu trục đặc (Blind shaft).

5. Ngõ ra NPN là gì?
Là kiểu ngõ ra hở cực thu (Open Collector) kéo xuống mức thấp, phổ biến trong kết nối với PLC.

6. Tần số đáp ứng 300kHz có tác dụng gì?
Nó cho phép Encoder hoạt động ở tốc độ cao mà vẫn đảm bảo tín hiệu xung không bị mất hoặc sai lệch.

7. Sản phẩm có chống nước không?
Thiết bị đạt chuẩn IP50, nghĩa là chống bụi nhưng không chống nước. Cần lắp đặt trong môi trường khô ráo.

8. Làm sao để phân biệt hướng quay của Encoder?
Dựa vào sự lệch pha giữa kênh A và kênh B. Nếu A dẫn trước B là quay thuận và ngược lại.

9. Pha Z dùng để làm gì?
Pha Z phát ra 1 xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của hệ thống.

10. Mua sản phẩm chính hãng Autonics ở đâu uy tín?
Bạn có thể mua tại AUT VN - Nhà phân phối thiết bị Autonics chính hãng với đầy đủ CO/CQ.

11. Vòng quay tối đa cho phép là bao nhiêu?
Tối đa 5000 vòng/phút (rpm). Vui lòng không vận hành quá tốc độ này để tránh hỏng hóc.

12. Sản phẩm có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

Nguồn tham khảo: Autonics Official Website
