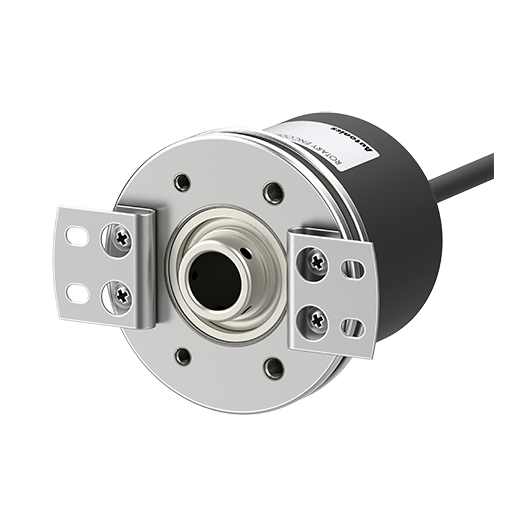

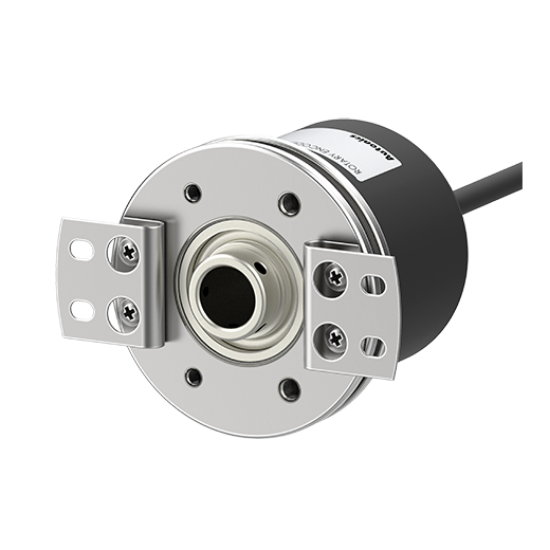

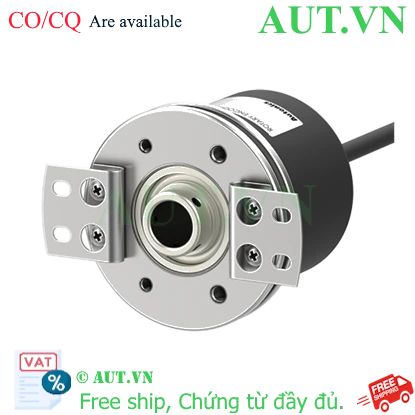

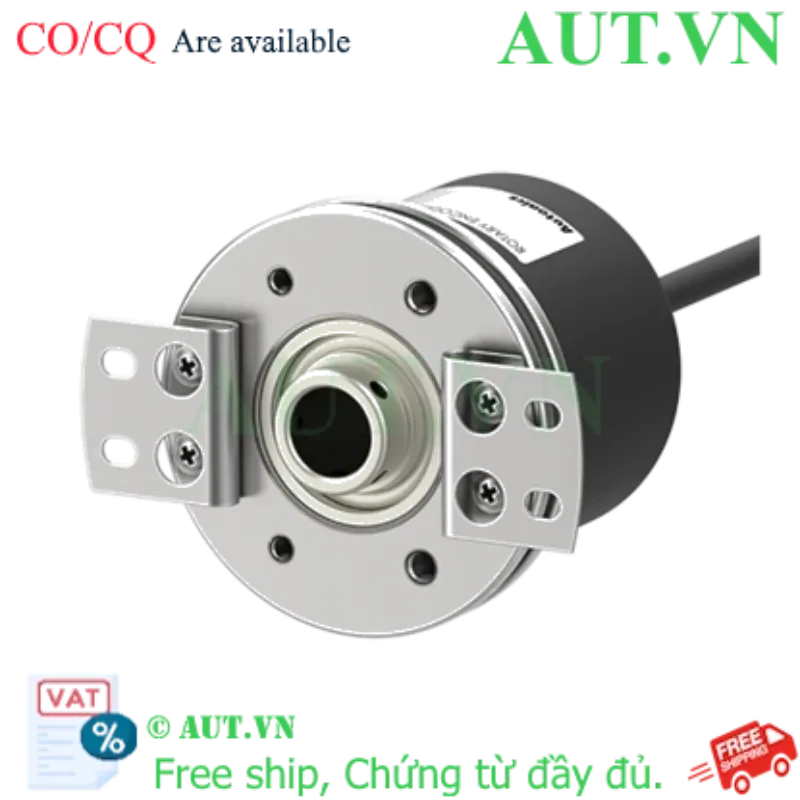

Cảm biến Encoder Autonics E58HB12-1800-3-V-5: 1800 P/R, Trục Ø12mm, Ngõ ra Voltage

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Đường kính trục: Ø12mm (Loại trục Blind shaft)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Điện áp (Voltage output - NPN), pha A, B, Z
  • Tần số đáp ứng: Tối đa 300kHz
nhà chế tạo: Autonics
SKU: E58HB12-1800-3-V-5
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58HB12-1800-3-V-5

Cảm biến Encoder Autonics E58HB12-1800-3-V-5 là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để cung cấp phản hồi vị trí và tốc độ cho các hệ thống điều khiển tự động hóa. Với độ phân giải 1800 xung/vòng và thiết kế trục rỗng (blind shaft) đường kính 12mm, sản phẩm này là lựa chọn lý tưởng cho các ứng dụng yêu cầu sự nhỏ gọn nhưng vẫn đảm bảo hiệu suất vận hành bền bỉ.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Cung cấp 1800 xung trên mỗi vòng quay, giúp kiểm soát vị trí cực kỳ chi tiết.
  • Thiết kế tối ưu: Trục Blind shaft Ø12mm dễ dàng lắp đặt vào các trục máy sẵn có.
  • Tốc độ đáp ứng nhanh: Tần số đáp ứng tối đa lên đến 300kHz, phù hợp cho các máy móc tốc độ cao.
  • Độ bền công nghiệp: Đạt tiêu chuẩn bảo vệ IP50, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58HB12-1800-3-V-5
Hãng sản xuấtAutonics
Độ phân giải1800 P/R
Đường kính trụcØ12mm (Blind shaft)
Nguồn cấp5VDC ±5%
Ngõ ra điều khiểnĐiện áp (Voltage output - NPN)
Pha ngõ raA, B, Z
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (0.00882N.m)
Cấu trúc bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Trọng lượngXấp xỉ 270g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E58HB12-1800-3-V-5

  • Tối ưu hóa vận hành: Giúp máy móc hoạt động chính xác tuyệt đối, giảm thiểu sai số trong sản xuất.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt, giảm thời gian dừng máy.
  • Dễ dàng tích hợp: Tương thích tốt với hầu hết các bộ điều khiển PLC và bộ đếm tốc độ hiện nay.
  • Hỗ trợ kỹ thuật từ AUT VN: Đảm bảo sản phẩm chính hãng, đầy đủ CO/CQ và hỗ trợ cài đặt miễn phí.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Xác định đường kính trục máy có khớp với Ø12mm của Encoder hay không.
  2. Lắp đặt cơ khí: Gắn Encoder vào trục máy thông qua giá lắp đi kèm, đảm bảo trục được cố định chắc chắn, không bị rơ lắc.
  3. Kết nối điện: Đấu nối nguồn 5VDC đúng cực. Kết nối các pha A, B, Z vào bộ thu nhận tín hiệu (PLC/Controller).
  4. Cấu hình: Thiết lập thông số độ phân giải 1800 P/R trên bộ điều khiển để tính toán quãng đường/tốc độ chính xác.
  5. Vận hành thử: Quay trục chậm để kiểm tra tín hiệu ngõ ra trước khi chạy ở tốc độ cao.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần thay đổi độ phân giải hoặc loại ngõ ra, hãy tham khảo các model sau:

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

  • Máy CNC và máy phay: Kiểm soát vị trí bàn máy chính xác.
  • Hệ thống băng tải: Đo tốc độ băng chuyền và đếm sản phẩm.
  • Cánh tay Robot: Phản hồi góc quay của các khớp nối.
  • Máy đóng gói: Đồng bộ hóa tốc độ giữa các trục truyền động.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có nguồn cấp bao nhiêu?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Độ phân giải 1800 P/R nghĩa là gì?
Nghĩa là trong một vòng quay 360 độ, Encoder sẽ phát ra 1800 xung tín hiệu.

3. Ngõ ra Voltage (NPN) khác gì với Totem Pole?
Ngõ ra Voltage (NPN) kéo tín hiệu xuống mức thấp khi kích hoạt, thường dùng cho các PLC có ngõ vào Pull-up.

4. Trục Blind shaft là loại trục gì?
Đây là loại trục rỗng, cho phép lắp trực tiếp vào trục của động cơ hoặc máy móc.

5. Tần số đáp ứng tối đa 300kHz có ý nghĩa gì?
Đây là tốc độ xử lý tín hiệu tối đa mà Encoder có thể cung cấp mà không bị mất xung.

6. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP50, chống bụi cơ bản, không chống nước. Cần lắp đặt ở nơi khô ráo.

7. Tôi có thể dùng nguồn 12V hay 24V cho model này không?
Không. Model này chỉ chạy 5VDC. Sử dụng nguồn cao hơn sẽ gây cháy thiết bị.

8. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và chiều quay, pha Z là xung chuẩn dùng để xác định vị trí gốc (Home).

9. Sản phẩm có bao gồm giá lắp không?
Có, sản phẩm đi kèm giá lắp theo tiêu chuẩn của Autonics.

10. Mua hàng tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
