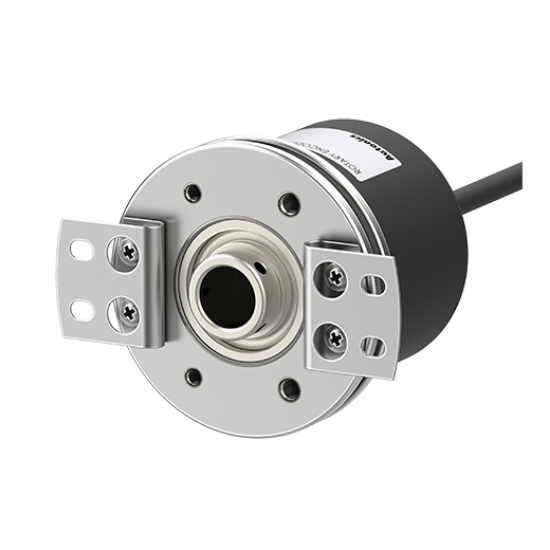

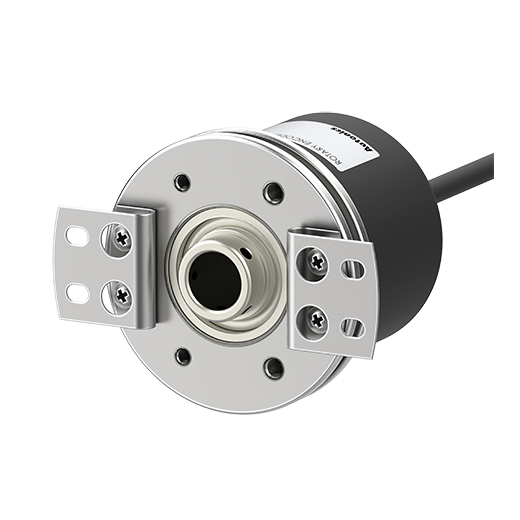

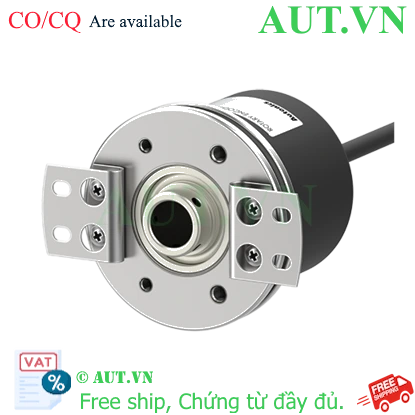

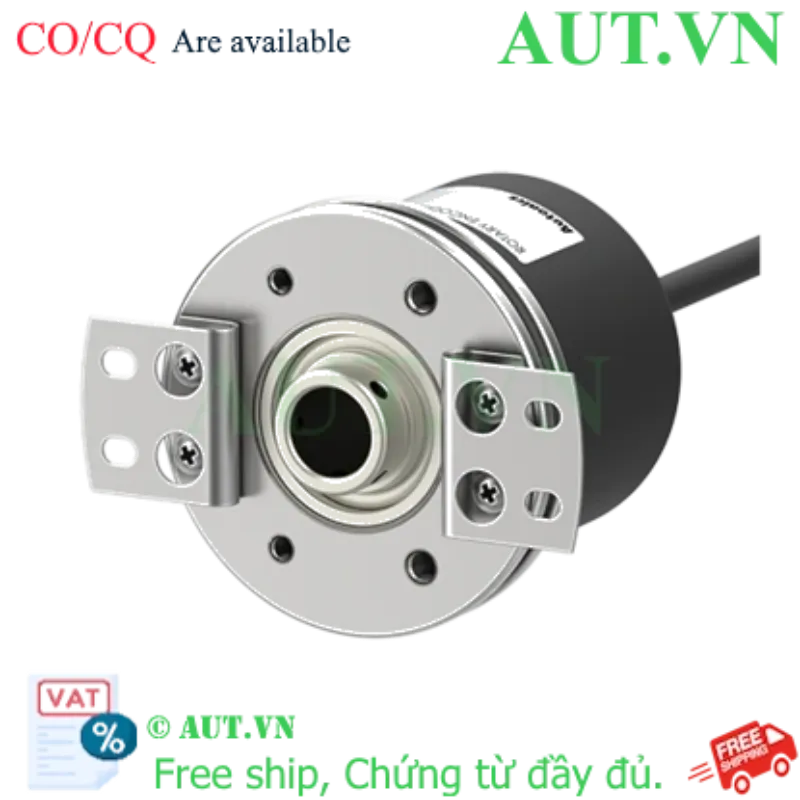

Cảm biến Encoder Autonics E58HB12-5000-6-L-5 | 5000 P/R, Trục 12mm, Line Driver

Độ phân giải cực cao: 5000 xung/vòng (P/R) đảm bảo độ chính xác tuyệt đối trong đo lường.
Ngõ ra Line Driver (TTL): Khả năng chống nhiễu vượt trội, truyền tín hiệu ổn định ở khoảng cách xa.
Kích thước trục: Ø12mm (Blind shaft - Trục đặc), thiết kế bền bỉ, chịu tải tốt.
Nguồn cấp chuyên dụng: 5VDC ±5%, phù hợp cho các hệ thống điều khiển logic cao cấp.
Tiêu chuẩn công nghiệp: IP50, hoạt động tin cậy trong môi trường nhà máy.

nhà chế tạo: Autonics

SKU: E58HB12-5000-6-L-5

Giá cũ: 5.362.950 ₫

Giá bán: 4.290.360 ₫

Cảm biến Encoder Autonics E58HB12-5000-6-L-5 là dòng encoder vòng quay cao cấp, được thiết kế để giải quyết bài toán đo lường tốc độ và vị trí với độ chính xác cực cao trong các hệ thống tự động hóa. Với độ phân giải lên đến 5000 xung/vòng cùng công nghệ ngõ ra Line Driver, sản phẩm này là sự lựa chọn hàng đầu để loại bỏ sai số và chống nhiễu điện từ trong môi trường sản xuất công nghiệp khắc nghiệt.

Điểm nổi bật của Encoder Autonics E58HB12-5000-6-L-5

Độ phân giải siêu cao: 5000 P/R giúp chia nhỏ góc quay, đáp ứng các ứng dụng yêu cầu kiểm soát vị trí đến từng milimet.
Công nghệ Line Driver (Vi sai): Khác với ngõ ra Open Collector thông thường, Line Driver cung cấp cặp tín hiệu A/A-, B/B-, Z/Z- giúp triệt tiêu nhiễu điện từ (EMI), cực kỳ quan trọng khi truyền tín hiệu qua cáp dài.
Độ bền cơ khí vượt trội: Trục đặc (Blind shaft) Ø12mm chắc chắn, giúp giảm thiểu rung động và tăng tuổi thọ thiết bị khi lắp đặt vào động cơ hoặc hệ thống truyền động.
Tương thích hệ thống hiện đại: Dễ dàng tích hợp với các dòng PLC tốc độ cao, bộ điều khiển Servo và các hệ thống giám sát thông minh.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật E58HB12-5000-6-L-5
Thương hiệu	Autonics
Model	E58HB12-5000-6-L-5
Độ phân giải	5000 P/R (Xung/vòng)
Đường kính trục	Ø12mm (Blind shaft - Trục đặc)
Nguồn cấp	5VDC ±5%
Ngõ ra điều khiển	Line Driver (TTL)
Pha ngõ ra	A, /A, B, /B, Z, /Z
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000rpm
Mô-men khởi động	Max. 90gf.cm (0.00882N.m)
Cấp bảo vệ	IP50
Nhiệt độ hoạt động	-10 đến 70℃
Loại kết nối	Cáp kết nối (Cable type)

Lợi ích khi đầu tư sản phẩm

Tối ưu độ chính xác: Giảm thiểu tỷ lệ hàng lỗi do sai lệch vị trí hoặc tốc độ trong quá trình sản xuất.
Ổn định vận hành: Công nghệ chống nhiễu giúp hệ thống không bị treo hoặc báo lỗi tín hiệu giả do môi trường điện từ mạnh.
Giảm chi phí bảo trì: Thiết kế chuẩn công nghiệp giúp thiết bị hoạt động bền bỉ, giảm thời gian dừng máy (downtime).

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Kiểm tra nguồn: Sử dụng bộ nguồn ổn áp 5VDC. Lưu ý: Tuyệt đối không cấp nguồn 12V-24V vì sẽ gây cháy mạch ngay lập tức.
Bước 2 - Lắp đặt cơ khí: Sử dụng khớp nối (coupling) chuẩn Ø12mm để kết nối trục Encoder với trục máy. Tránh lắp lệch tâm gây rung.
Bước 3 - Đấu nối tín hiệu: Kết nối các cặp dây tín hiệu vi sai (A, /A, B, /B, Z, /Z) vào module nhận xung của PLC theo sơ đồ của Autonics.
Bước 4 - Kiểm tra: Chạy thử ở tốc độ thấp và dùng máy hiện sóng (Oscilloscope) để xác nhận dạng sóng và số xung đạt chuẩn 5000 P/R.

Sản phẩm sử dụng chung (isRelatedTo)

Bộ điều khiển PLC tốc độ cao (Siemens S7-1200, Mitsubishi FX series...).
Khớp nối mềm (Flexible Coupling) trục Ø12mm.
Bộ nguồn DC 5V chất lượng cao.
Bộ đếm xung tốc độ cao (High-speed Counter module).

Ứng dụng thực tế (Application)

Máy đóng gói tự động: Kiểm soát chính xác vị trí cắt màng bao bì.
Hệ thống băng tải thông minh: Đo quãng đường và tốc độ di chuyển của sản phẩm.
Robot công nghiệp: Phản hồi vị trí góc quay chính xác cho các khớp nối.
Máy CNC & Máy cắt laser: Định vị tọa độ chính xác trong quá trình gia công.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?
Ngõ ra Line Driver sử dụng tín hiệu vi sai giúp loại bỏ nhiễu cực tốt, cho phép truyền tín hiệu đi xa và hoạt động ổn định hơn nhiều so với Open Collector trong môi trường công nghiệp.

2. Tôi có thể dùng nguồn 24V cho model này không?
KHÔNG. Model E58HB12-5000-6-L-5 yêu cầu nguồn 5VDC. Sử dụng sai nguồn sẽ làm hỏng thiết bị ngay lập tức.

3. 5000 P/R có ý nghĩa gì trong thực tế?
Điều này có nghĩa là mỗi khi trục quay 1 vòng, cảm biến sẽ gửi về 5000 xung điện. Độ phân giải càng cao, việc kiểm soát vị trí càng mịn và chính xác.

4. Trục Blind shaft khác gì so với trục rỗng (Hollow shaft)?
Trục Blind shaft là trục đặc, được thiết kế để lắp vào đầu trục động cơ hoặc qua khớp nối, giúp kết nối cơ khí chắc chắn hơn.

5. Sản phẩm có thể hoạt động trong môi trường ẩm ướt không?
Với chỉ số IP50, sản phẩm chống bụi tốt nhưng không chống nước. Bạn nên lắp trong tủ điện hoặc vỏ bảo vệ chuyên dụng.

6. Làm thế nào để xác định chiều quay của động cơ?
Dựa vào pha A và pha B. Nếu pha A dẫn trước pha B là quay thuận, ngược lại là quay nghịch. Bạn có thể đổi chiều quay bằng cách đảo cặp dây A/B.

7. Pha Z (Index pulse) có tác dụng gì?
Pha Z phát ra 1 xung duy nhất mỗi vòng quay, dùng để thiết lập điểm gốc (Home position) cho máy.

8. Làm sao biết Encoder có đang hoạt động bình thường?
Bạn có thể dùng máy hiện sóng để xem dạng sóng tín hiệu hoặc kiểm tra số xung nhảy trên bộ đếm của PLC.

9. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, AUT VN hỗ trợ tư vấn kỹ thuật và hướng dẫn đấu nối hoàn toàn miễn phí cho khách hàng.

10. Hàng tại AUT VN có đầy đủ chứng từ không?
Có, chúng tôi cung cấp đầy đủ CO/CQ chính hãng từ Autonics để khách hàng yên tâm.
