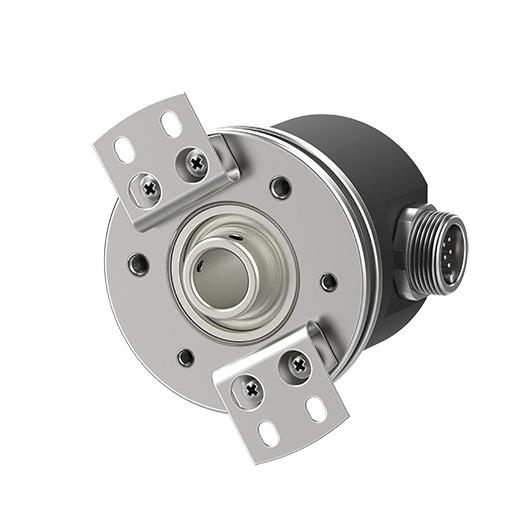

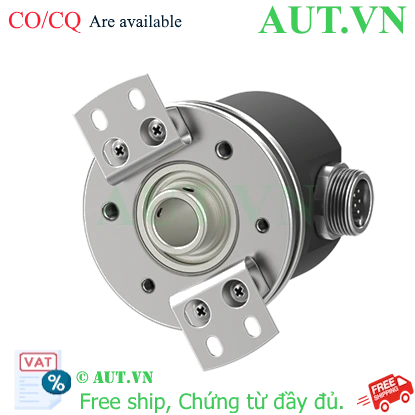

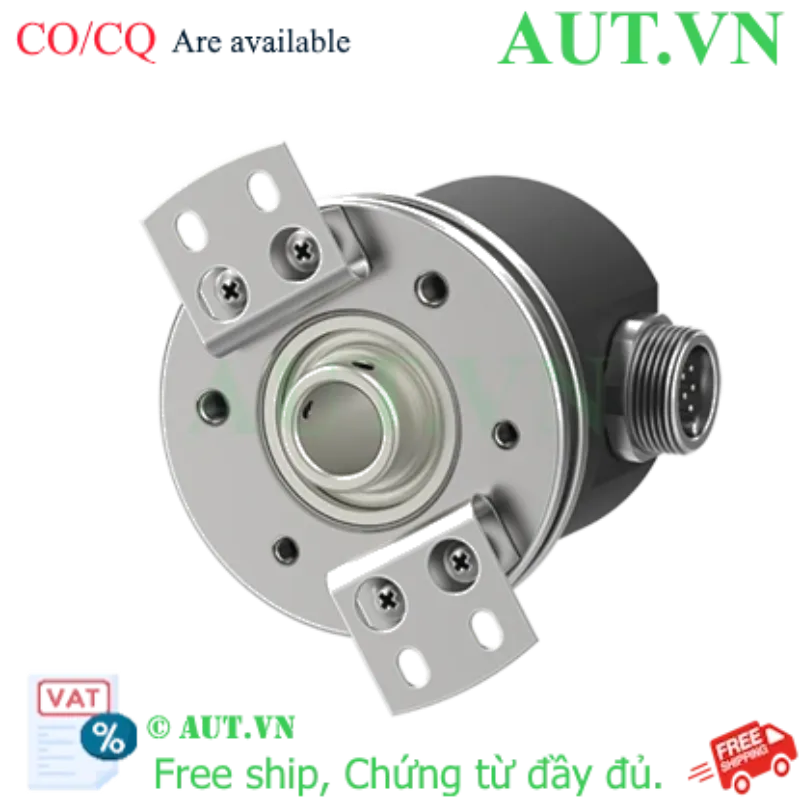

Encoder Autonics E58HB12-5000-6-L-5-CS | 5000 P/R, Trục 12mm, Line Driver Chống Nhiễu | AUT VN

Độ phân giải siêu cao: 5000 xung/vòng (P/R) - Đảm bảo độ chính xác vị trí tuyệt đối.
Ngõ ra Line Driver (TTL): Công nghệ chống nhiễu điện từ vượt trội, truyền tín hiệu xa ổn định.
Kích thước trục: Trục đặc (Blind shaft) Ø12mm, kết cấu cơ khí bền bỉ, chịu lực tốt.
Nguồn cấp: 5VDC ±5%, tương thích hoàn hảo với các dòng PLC/HMI công nghiệp.
Tiêu chuẩn bảo vệ: IP50, hoạt động bền bỉ trong môi trường sản xuất.

nhà chế tạo: Autonics

SKU: E58HB12-5000-6-L-5-CS

Giá cũ: 5.526.300 ₫

Giá bán: 4.421.040 ₫

Encoder Autonics E58HB12-5000-6-L-5-CS: Giải Pháp Đo Lường Vòng Quay Chính Xác Tuyệt Đối

Trong kỷ nguyên tự động hóa và công nghiệp 4.0, việc kiểm soát chính xác vị trí, tốc độ và góc quay là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Encoder Autonics E58HB12-5000-6-L-5-CS là dòng cảm biến xoay tăng (incremental rotary encoder) cao cấp, được thiết kế để cung cấp phản hồi tín hiệu chính xác cho các hệ thống điều khiển CNC, cánh tay Robot và dây chuyền băng tải tự động. Với độ phân giải cực cao và khả năng chống nhiễu mạnh mẽ, đây là thiết bị không thể thiếu cho các kỹ sư tự động hóa chuyên nghiệp.

Điểm Nổi Bật Của Sản Phẩm

Độ phân giải siêu cao (5000 P/R): Khả năng chia nhỏ vòng quay thành 5000 phần giúp hệ thống kiểm soát vị trí chi tiết đến mức micromet, loại bỏ hoàn toàn sai số vận hành.
Công nghệ Line Driver (TTL) chống nhiễu: Sử dụng các cặp pha đảo (A, /A, B, /B, Z, /Z) giúp triệt tiêu nhiễu điện từ (EMI) từ biến tần hoặc động cơ, đảm bảo tín hiệu luôn "sạch" khi truyền về PLC.
Kết cấu cơ khí siêu bền: Trục đặc Ø12mm chịu tải tốt, kết hợp tiêu chuẩn IP50 giúp thiết bị vận hành ổn định trong môi trường nhà máy.
Khả năng tương thích rộng: Nguồn cấp 5VDC chuẩn giúp dễ dàng tích hợp với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron, Delta...

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật chi tiết E58HB12-5000-6-L-5-CS
Thương hiệu	Autonics
Model	E58HB12-5000-6-L-5-CS
Độ phân giải	5000 P/R (Xung/vòng)
Đường kính trục	Ø12mm (Trục đặc)
Nguồn cấp	5VDC ±5%
Ngõ ra điều khiển	Line Driver (TTL)
Pha ngõ ra	A, /A, B, /B, Z, /Z
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000rpm
Mô-men khởi động	Max. 90gf.cm (0.00882N.m)
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Loại kết nối	Giắc cắm xuyên tâm (Radial Connector)

Lợi Ích Khi Sử Dụng Encoder Autonics E58HB

Tối ưu hóa năng suất: Giảm thiểu sai số tích lũy, giúp máy móc vận hành mượt mà, hạn chế tối đa tỷ lệ hàng lỗi (NG).
Tiết kiệm chi phí bảo trì: Độ bền cơ khí cao giúp kéo dài tuổi thọ thiết bị, giảm thời gian dừng máy (downtime) ngoài ý muốn.
Lắp đặt linh hoạt: Thiết kế chuẩn công nghiệp giúp việc thay thế hoặc nâng cấp hệ thống trở nên đơn giản, nhanh chóng.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1 - Lắp đặt cơ khí: Đảm bảo trục máy có đường kính Ø12mm. Lưu ý: Sử dụng khớp nối mềm (Flexible Coupling) để kết nối nhằm bù sai lệch tâm và tránh hư hỏng vòng bi.
Bước 2 - Cấp nguồn: Kết nối nguồn 5VDC ổn định. Cảnh báo: Tuyệt đối không cấp nguồn 12V/24V vì sẽ gây cháy mạch ngay lập tức.
Bước 3 - Đấu nối tín hiệu: Sử dụng cáp bọc kim chống nhiễu để kết nối các cặp pha A, /A, B, /B, Z, /Z vào module High-Speed Counter của PLC.
Bước 4 - Cấu hình: Kiểm tra xung trên PLC, điều chỉnh pha A/B để xác định đúng chiều quay (Thuận/Ngược) theo yêu cầu ứng dụng.

Sản Phẩm Sử Dụng Chung (isRelatedTo)

Khớp nối trục (Flexible Coupling): Giảm chấn, chống rung và bù sai lệch tâm trục.
Bộ điều khiển PLC (Siemens, Mitsubishi, Omron): Tiếp nhận và xử lý tín hiệu xung tốc độ cao.
Bộ nguồn DC 5V chuẩn công nghiệp: Đảm bảo nguồn cấp sạch, ổn định cho thiết bị.

Ứng Dụng Thực Tế (PropertyValue)

Máy CNC & Máy phay: Định vị chính xác tọa độ bàn máy và hành trình trục.
Hệ thống băng tải thông minh: Kiểm soát tốc độ dây chuyền và đếm sản phẩm.
Cánh tay Robot: Đo góc quay khớp nối để điều khiển quỹ đạo mượt mà.
Máy đóng gói tự động: Đồng bộ hóa tốc độ giữa các trục truyền động.

Câu Hỏi Thường Gặp (FAQ)

1. Sự khác biệt giữa ngõ ra Line Driver và Open Collector là gì?
Line Driver truyền tín hiệu theo cặp vi sai (pha và pha đảo), giúp triệt tiêu nhiễu chung và truyền tín hiệu đi xa hơn rất nhiều so với Open Collector.

2. Tại sao tôi cần độ phân giải 5000 P/R?
Độ phân giải này cho phép chia nhỏ vòng quay cực mịn, giúp hệ thống nhận biết những dịch chuyển nhỏ nhất, lý tưởng cho các máy đòi hỏi độ chính xác cao.

3. Tôi có thể dùng nguồn 24V cho model này không?
KHÔNG. Model này chỉ dùng nguồn 5VDC. Cấp 24V sẽ làm hỏng thiết bị ngay lập tức.

4. Thiết bị có chống nước không?
Với chuẩn IP50, thiết bị chỉ chống bụi. Nếu làm việc trong môi trường ẩm ướt, bạn cần lắp thêm vỏ bảo vệ.

5. Trục Ø12mm có lắp được cho trục nhỏ hơn không?
Có, nếu bạn sử dụng thêm bạc chuyển đổi hoặc khớp nối thích hợp để đảm bảo độ đồng tâm.

6. Làm sao để biết Encoder quay thuận hay ngược?
Bạn kiểm tra thứ tự pha: Nếu pha A dẫn trước pha B là quay thuận (CW), ngược lại là quay ngược (CCW).

7. Tần số 300kHz có ý nghĩa gì?
Đó là tốc độ xung tối đa. Nếu quay quá nhanh vượt ngưỡng này, PLC có thể đếm sót xung gây sai số.

8. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng từ Autonics.

9. Chính sách bảo hành tại AUT VN thế nào?
Sản phẩm được bảo hành chính hãng. AUT VN hỗ trợ kỹ thuật 24/7 cho khách hàng.

10. Có chiết khấu khi mua số lượng lớn không?
Có, AUT VN có chính sách giá cực tốt cho dự án và đại lý. Liên hệ Zalo 0968.053.025.

11. Sản phẩm có kèm dây cáp không?
Model này dùng giắc cắm xuyên tâm, không kèm cáp. Bạn cần mua thêm cáp kết nối phù hợp.

12. Giao hàng tại TP.HCM mất bao lâu?
AUT VN hỗ trợ giao hàng hỏa tốc trong 2h tại nội thành TP.HCM.

Cam Kết Chất Lượng từ AUT VN

Với uy tín nhiều năm trong lĩnh vực tự động hóa, AUT VN cam kết:

Hàng chính hãng Autonics 100% - Phát hiện hàng giả đền gấp 10 lần.
Đầy đủ hóa đơn VAT và chứng chỉ CO/CQ minh bạch.
Giá thành cạnh tranh nhất thị trường Việt Nam.
Đội ngũ kỹ thuật chuyên sâu hỗ trợ tư vấn miễn phí.
