Cảm biến Encoder Autonics E58SC10-1800-3-N-24-CS | 1800 P/R, Trục Ø10mm, NPN

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Điện áp nguồn: 12-24VDC
  • Ngõ ra: NPN Open Collector (Pha A, B, Z)
  • Đường kính trục: Ø10mm
  • Kết nối: Loại giắc cắm xuyên tâm
nhà chế tạo: Autonics
SKU: E58SC10-1800-3-N-24-CS
Giá cũ: 4.446.900 ₫
3.557.520 ₫

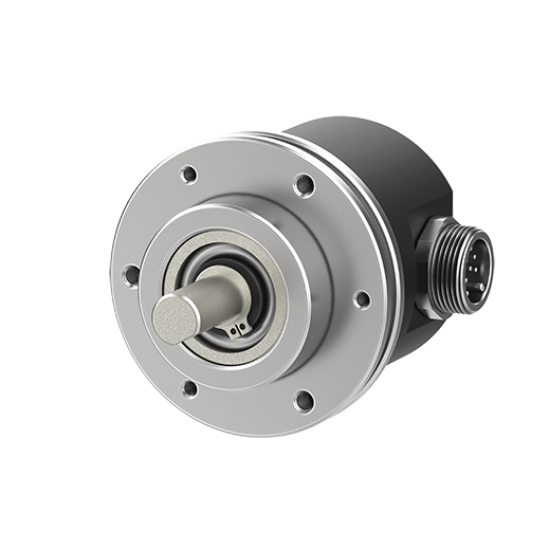

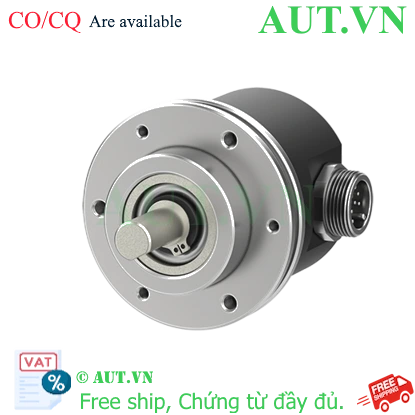

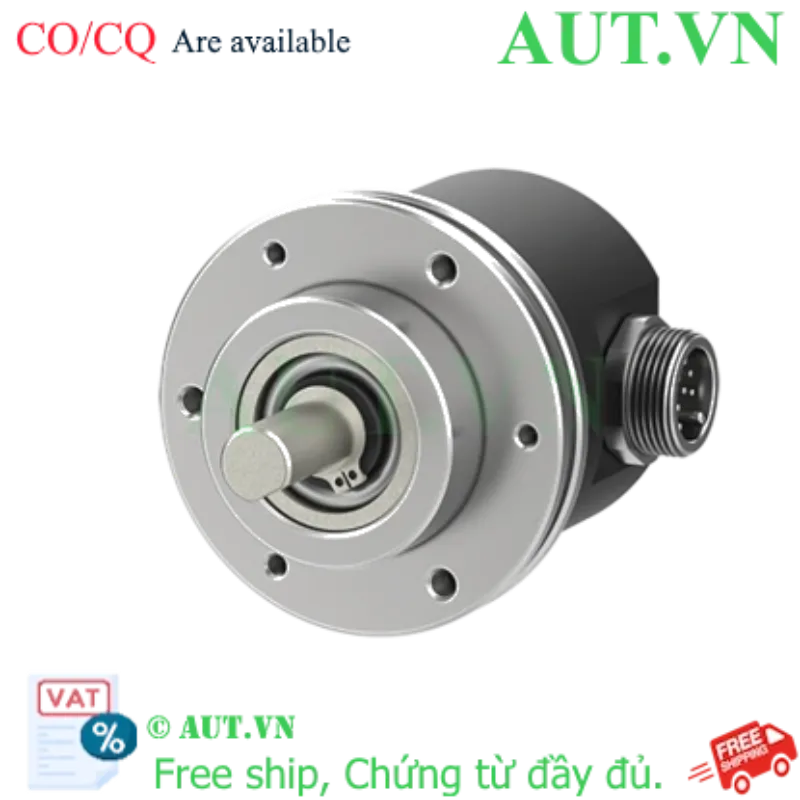

Giới thiệu về Cảm biến Encoder Autonics E58SC10-1800-3-N-24-CS

Cảm biến Encoder Autonics E58SC10-1800-3-N-24-CS là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để chuyển đổi chuyển động cơ học thành tín hiệu điện xung. Với độ phân giải 1800 xung/vòng, sản phẩm này là lựa chọn lý tưởng cho các hệ thống điều khiển vị trí, đo tốc độ và kiểm soát chuyển động trong công nghiệp tự động hóa. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và độ bền vượt trội.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Cung cấp 1800 xung mỗi vòng quay, giúp kiểm soát vị trí chi tiết.
  • Thiết kế bền bỉ: Tiêu chuẩn bảo vệ IP50, hoạt động ổn định trong môi trường công nghiệp.
  • Tương thích rộng: Ngõ ra NPN Open Collector dễ dàng kết nối với hầu hết các PLC hiện nay.
  • Lắp đặt linh hoạt: Trục Ø10mm phổ biến, đi kèm khớp nối và giá đỡ tiện lợi.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58SC10-1800-3-N-24-CS
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (xung/vòng)
Đường kính ngoài trụcØ10mm
Nguồn cấp12-24VDC ±5%
Ngõ ra điều khiểnNPN mạch thu hở (Open Collector)
Pha ngõ raA, B, Z
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiGiắc cắm xuyên tâm
Cấu trúc bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Trọng lượngXấp xỉ 230g

Lợi ích khi sử dụng Encoder Autonics E58SC10

  • Tối ưu hóa vận hành: Giúp máy móc hoạt động chính xác, giảm thiểu sai số trong quá trình sản xuất.
  • Tiết kiệm chi phí: Độ bền cao, ít hỏng hóc, giảm chi phí bảo trì và thay thế.
  • Dễ dàng tích hợp: Tương thích hoàn hảo với các hệ thống điều khiển tự động hóa hiện đại.
  • Hỗ trợ kỹ thuật tận tâm: Khi mua tại AUT VN, quý khách được hỗ trợ cài đặt và sử dụng miễn phí.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Đảm bảo mã sản phẩm E58SC10-1800-3-N-24-CS và thông số kỹ thuật khớp với yêu cầu hệ thống.
  2. Lắp đặt cơ khí: Sử dụng khớp nối Ø10mm đi kèm để kết nối trục Encoder với trục động cơ hoặc trục máy. Siết chặt vít cố định để tránh rung lắc.
  3. Đấu nối điện: Kết nối nguồn 12-24VDC vào chân cấp nguồn. Đấu nối các pha A, B, Z vào ngõ vào tốc độ cao (High-speed counter) của PLC.
  4. Cấu hình PLC: Thiết lập số xung/vòng là 1800 trong phần mềm lập trình để tính toán quãng đường hoặc tốc độ chính xác.
  5. Vận hành thử: Chạy máy ở tốc độ thấp để kiểm tra chiều quay và tín hiệu xung trước khi vận hành toàn tải.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần độ phân giải khác hoặc ngõ ra khác, hãy tham khảo:

Ứng dụng thực tế (Application)

Cảm biến Encoder Autonics E58SC10-1800-3-N-24-CS được ứng dụng rộng rãi trong:

  • Máy CNC và máy phay: Kiểm soát vị trí bàn máy chính xác.
  • Băng tải công nghiệp: Đo tốc độ băng tải và đếm sản phẩm.
  • Cánh tay Robot: Xác định góc quay của các khớp nối.
  • Máy đóng gói: Điều phối thời gian và vị trí cắt màng bao bì.
  • Hệ thống nâng hạ: Kiểm soát độ cao của thang máy hoặc cẩu trục.

Câu hỏi thường gặp (FAQ)

1. E58SC10-1800-3-N-24-CS có mấy pha ngõ ra?
Sản phẩm có 3 pha ngõ ra A, B và Z, cho phép xác định chiều quay và vị trí gốc (Home).

2. Ngõ ra NPN Open Collector là gì?
Đây là kiểu ngõ ra thu hở NPN, tín hiệu sẽ được kéo xuống mức 0V khi kích hoạt, rất phổ biến cho các dòng PLC Nhật Bản và Hàn Quốc.

3. Điện áp cấp cho Encoder này là bao nhiêu?
Điện áp nguồn cấp là từ 12 đến 24VDC.

4. Độ phân giải 1800 P/R nghĩa là gì?
Nghĩa là trong một vòng quay 360 độ, Encoder sẽ phát ra 1800 xung tín hiệu.

5. Sản phẩm có đi kèm phụ kiện không?
Có, sản phẩm bao gồm khớp nối Ø10mm và giá đỡ để thuận tiện cho việc lắp đặt.

6. Tần số đáp ứng tối đa của thiết bị là bao nhiêu?
Tần số đáp ứng tối đa là 300kHz.

7. Tôi có thể dùng Encoder này cho môi trường ẩm ướt không?
Sản phẩm có tiêu chuẩn IP50 (chống bụi), không chống nước. Nếu dùng trong môi trường ẩm, bạn cần có biện pháp bảo vệ bổ sung.

8. Làm sao để phân biệt chiều quay của Encoder?
Dựa vào sự lệch pha giữa kênh A và kênh B, PLC sẽ xác định được trục đang quay thuận hay quay ngược.

9. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam khi mua tại AUT VN.

10. Tôi cần hỗ trợ kỹ thuật lắp đặt thì liên hệ ai?
Quý khách vui lòng liên hệ Hotline/Zalo 0968.053.025 của AUT VN để được hỗ trợ miễn phí.

Nguồn tham khảo: Autonics Official Website
