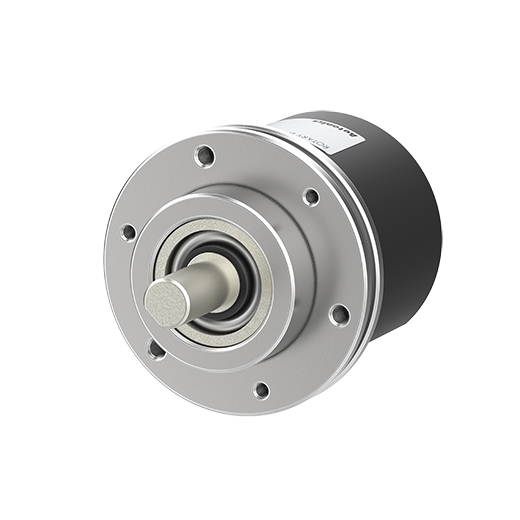

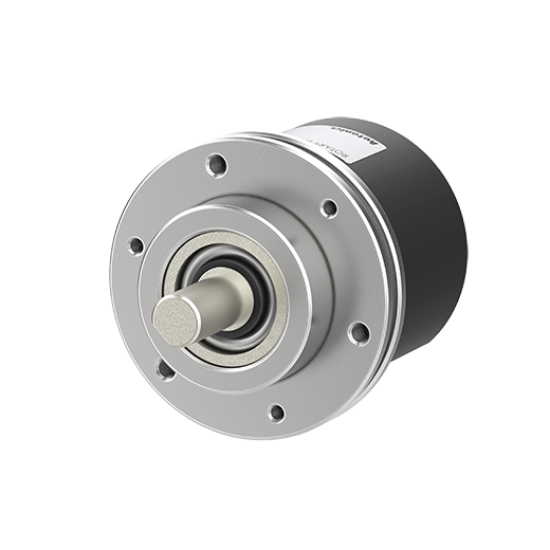

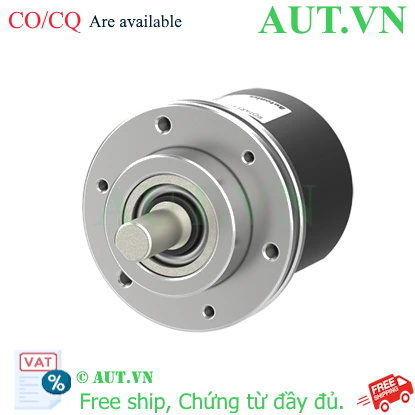

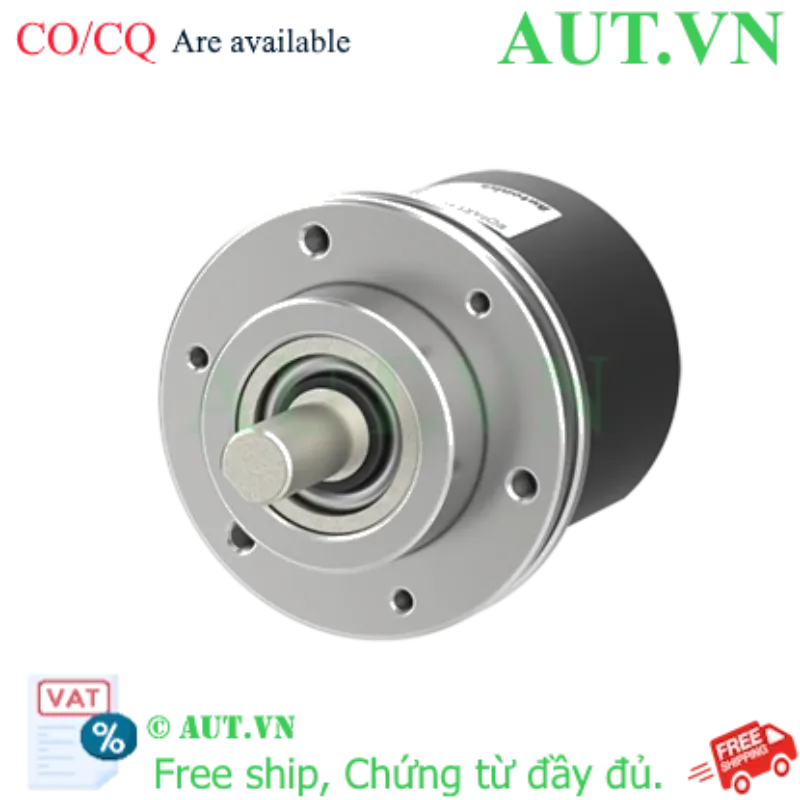

Cảm biến Encoder Autonics E58SC10-1800-3-T-5-CR | 1800 P/R, Trục 10mm, 5VDC

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Totem pole (Pha A, B, Z)
  • Đường kính trục: Ø10mm
  • Tần số đáp ứng: Tối đa 300kHz
nhà chế tạo: Autonics
SKU: E58SC10-1800-3-T-5-CR
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SC10-1800-3-T-5-CR

Cảm biến Encoder Autonics E58SC10-1800-3-T-5-CR là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để cung cấp phản hồi vị trí và tốc độ cho các hệ thống điều khiển tự động hóa công nghiệp. Với độ phân giải 1800 xung/vòng và ngõ ra Totem pole, sản phẩm đảm bảo tín hiệu truyền tải ổn định, giảm nhiễu, phù hợp cho các ứng dụng yêu cầu độ chính xác khắt khe.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Độ phân giải 1800 P/R giúp kiểm soát vị trí chi tiết đến từng góc quay nhỏ.
  • Thiết kế bền bỉ: Tiêu chuẩn bảo vệ IP50, hoạt động ổn định trong môi trường công nghiệp từ -10 đến 70℃.
  • Tương thích linh hoạt: Nguồn cấp 5VDC phổ biến, dễ dàng kết nối với các bộ điều khiển PLC, CNC hiện nay.
  • Hoạt động mượt mà: Tần số đáp ứng lên đến 300kHz, cho phép theo dõi tốc độ cao một cách chính xác.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58SC10-1800-3-T-5-CR
Hãng sản xuấtAutonics
Độ phân giải1800 P/R
Đường kính ngoài trụcØ10mm
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnTotem pole
Pha ngõ raA, B, Z
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (max. 0.00392N.m)
Cấu trúc bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Phụ kiện đi kèmKhớp nối Ø10mm, giá đỡ
Trọng lượngXấp xỉ 230g (thiết bị)

Lợi ích khi sử dụng Encoder Autonics E58SC10

  • Tối ưu hóa vận hành: Giúp hệ thống máy móc hoạt động chính xác tuyệt đối, giảm thiểu sai số trong sản xuất.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt, giúp doanh nghiệp giảm chi phí thay thế linh kiện.
  • Lắp đặt nhanh chóng: Đi kèm đầy đủ khớp nối và giá đỡ, rút ngắn thời gian triển khai hệ thống.
  • Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Đảm bảo nguồn cấp đúng 5VDC để tránh làm hỏng cảm biến.
  2. Lắp đặt cơ khí: Sử dụng giá đỡ và khớp nối Ø10mm đi kèm để kết nối trục Encoder với trục động cơ hoặc trục máy. Đảm bảo trục được căn chỉnh đồng tâm để tránh rung lắc.
  3. Đấu nối điện: Kết nối các pha A, B, Z và nguồn cấp vào bộ điều khiển (PLC/CNC) theo sơ đồ đấu dây của hãng.
  4. Cấu hình: Thiết lập thông số xung/vòng (1800 P/R) trên bộ điều khiển để tính toán quãng đường hoặc tốc độ chính xác.
  5. Vận hành thử: Quay trục chậm để kiểm tra tín hiệu ngõ ra trước khi chạy ở tốc độ tối đa (5000rpm).

Sản phẩm tương đương và liên quan

Nếu quý khách cần độ phân giải khác hoặc đặc tính ngõ ra khác, có thể tham khảo các mã sau:

Ứng dụng thực tế (Application)

Cảm biến Encoder Autonics E58SC10-1800-3-T-5-CR được ứng dụng rộng rãi trong:

  • Máy CNC và máy phay: Kiểm soát vị trí bàn máy với độ chính xác cao.
  • Hệ thống băng tải: Đo tốc độ băng tải và đếm sản phẩm.
  • Cánh tay Robot: Phản hồi góc quay của các khớp nối robot công nghiệp.
  • Máy đóng gói tự động: Điều phối nhịp độ vận hành của các trục truyền động.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có bao nhiêu xung trên mỗi vòng quay?
Trả lời: Sản phẩm có độ phân giải là 1800 xung/vòng (P/R).

2. Điện áp cấp cho Encoder E58SC10-1800-3-T-5-CR là bao nhiêu?
Trả lời: Điện áp nguồn cấp là 5VDC ±5%.

3. Ngõ ra Totem pole là gì và có ưu điểm gì?
Trả lời: Totem pole là loại ngõ ra đẩy-kéo, giúp tín hiệu truyền đi mạnh mẽ hơn và tương thích tốt với nhiều loại bộ thu tín hiệu mà không cần điện trở kéo lên.

4. Trục của Encoder này có kích thước bao nhiêu?
Trả lời: Đường kính ngoài của trục là Ø10mm.

5. Tần số đáp ứng tối đa của thiết bị là bao nhiêu?
Trả lời: Tần số đáp ứng tối đa là 300kHz.

6. Thiết bị có chịu được môi trường bụi bẩn không?
Trả lời: Với chuẩn IP50, thiết bị bảo vệ chống bụi xâm nhập cơ bản, nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

7. Tôi có thể dùng Encoder này cho nguồn 24VDC không?
Trả lời: Không, mã này chỉ hỗ trợ 5VDC. Việc cấp nguồn 24VDC sẽ gây cháy thiết bị ngay lập tức. Vui lòng liên hệ AUT VN để chọn mã phù hợp với nguồn 24V.

8. Sản phẩm có bao gồm phụ kiện lắp đặt không?
Trả lời: Có, sản phẩm đi kèm với khớp nối Ø10mm và giá đỡ.

9. Vòng quay tối đa cho phép là bao nhiêu?
Trả lời: Vòng quay cho phép tối đa là 5000rpm.

10. Làm sao để phân biệt pha A, B và Z?
Trả lời: Pha A và B dùng để xác định tốc độ và chiều quay, pha Z là xung chuẩn (index) xuất hiện một lần mỗi vòng quay để xác định điểm gốc.

11. Mua hàng tại AUT VN có được bảo hành không?
Trả lời: Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics.

12. AUT VN có cung cấp giấy tờ CO/CQ không?
Trả lời: Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.

Nguồn tham khảo: Autonics Official Website
