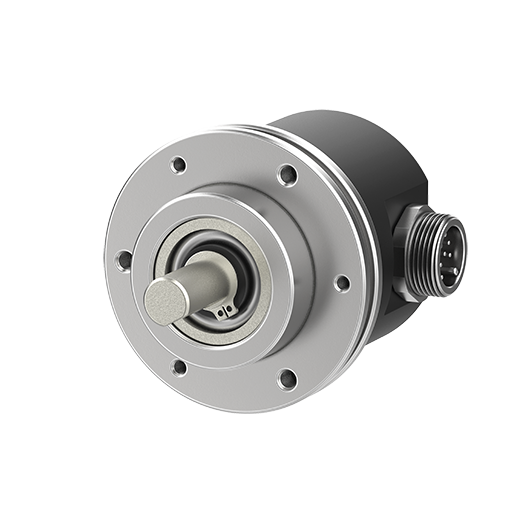

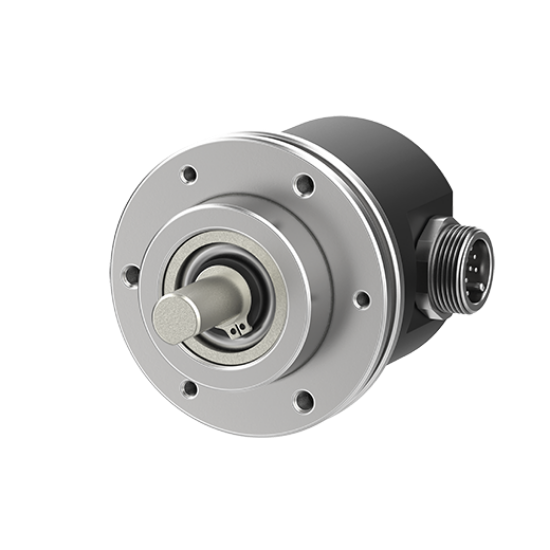

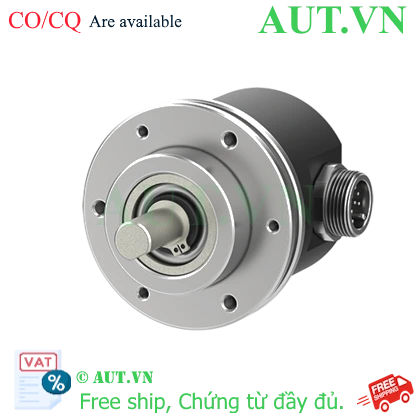

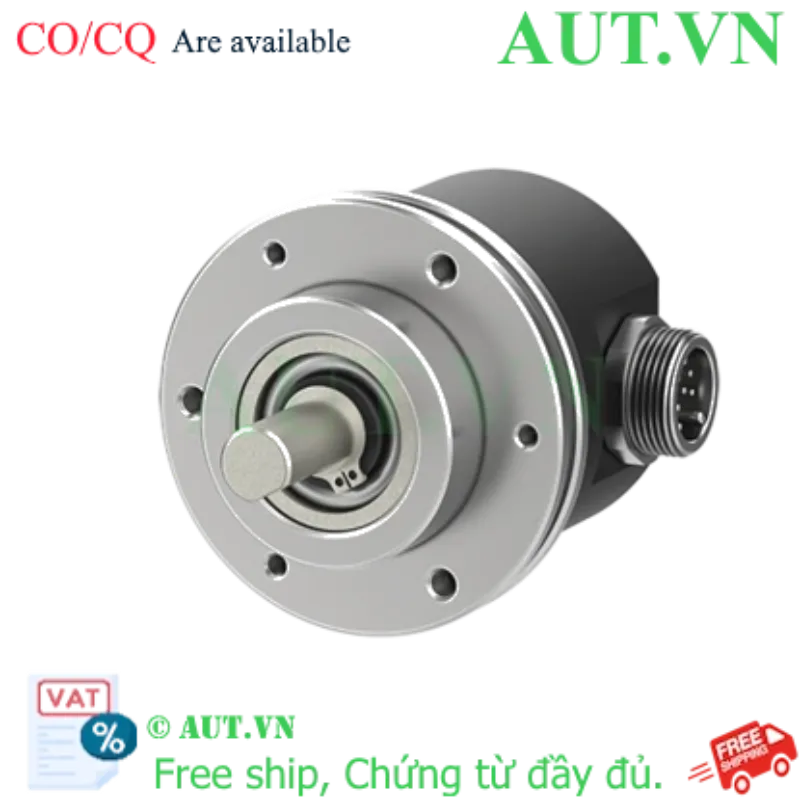

Cảm biến Encoder Autonics E58SC10-1800-3-T-5-CS | 1800 P/R, 5VDC, Totem Pole

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Totem pole (Pha A, B, Z)
  • Đường kính trục: Ø10mm
  • Kết nối: Loại giắc cắm xuyên tâm
nhà chế tạo: Autonics
SKU: E58SC10-1800-3-T-5-CS
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SC10-1800-3-T-5-CS

Cảm biến Encoder Autonics E58SC10-1800-3-T-5-CS là thiết bị đo lường vòng quay chính xác cao, được thiết kế để chuyển đổi chuyển động quay thành các xung điện tử. Với độ phân giải 1800 xung/vòng và ngõ ra Totem pole, sản phẩm này là lựa chọn lý tưởng cho các hệ thống điều khiển vị trí, tốc độ trong công nghiệp tự động hóa. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và độ bền vượt trội.

Điểm nổi bật của Encoder Autonics E58SC10

  • Độ chính xác cao: Độ phân giải 1800 P/R giúp kiểm soát vị trí chi tiết đến từng milimet.
  • Tín hiệu ổn định: Ngõ ra Totem pole (A, B, Z) cung cấp tín hiệu rõ ràng, giảm nhiễu cho PLC và bộ điều khiển.
  • Thiết kế bền bỉ: Chuẩn bảo vệ IP50, hoạt động ổn định trong môi trường công nghiệp từ -10 đến 70℃.
  • Lắp đặt linh hoạt: Trục Ø10mm phổ biến, dễ dàng tích hợp với nhiều loại khớp nối và máy móc hiện có.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58SC10-1800-3-T-5-CS
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (xung/vòng)
Nguồn cấp5VDC ±5% (sóng P-P: max. 5%)
Ngõ ra điều khiểnTotem pole (Pha A, B, Z)
Đường kính ngoài trụcØ10mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (max. 0.00392N.m)
Loại kết nốiLoại giắc cắm xuyên tâm
Cấu trúc bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Phụ kiện đi kèmKhớp nối Ø10mm, giá đỡ

Lợi ích khi sử dụng Encoder Autonics E58SC10-1800-3-T-5-CS

  • Tối ưu hóa hiệu suất: Giúp máy móc vận hành chính xác, giảm thiểu sai số trong sản xuất.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt, giảm thời gian dừng máy.
  • Dễ dàng thay thế: Kích thước chuẩn công nghiệp, tương thích với nhiều hệ thống điều khiển phổ biến.
  • Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được miễn phí hỗ trợ cài đặt và sử dụng.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Đảm bảo nguồn cấp đúng 5VDC để tránh làm hỏng mạch cảm biến.
  2. Lắp đặt cơ khí: Sử dụng khớp nối Ø10mm đi kèm để kết nối trục Encoder với trục động cơ hoặc trục truyền động. Đảm bảo trục thẳng hàng để tránh rung lắc.
  3. Kết nối điện: Đấu nối dây theo sơ đồ của hãng (Pha A, B, Z và nguồn 5VDC). Sử dụng dây bọc kim chống nhiễu cho tín hiệu.
  4. Cấu hình PLC: Thiết lập bộ đếm xung trên PLC tương ứng với độ phân giải 1800 P/R.
  5. Vận hành thử: Quay trục chậm để kiểm tra hướng xung và tín hiệu pha Z (xung zero) có hoạt động chính xác không.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

  • Máy CNC: Đo vị trí trục X, Y, Z để điều khiển phay, tiện chính xác.
  • Hệ thống băng tải: Kiểm soát tốc độ và quãng đường di chuyển của sản phẩm.
  • Cánh tay Robot: Xác định góc quay của các khớp nối servo.
  • Máy đóng gói: Đồng bộ hóa tốc độ giữa các trục truyền động.

Câu hỏi thường gặp (FAQ)

1. Encoder E58SC10-1800-3-T-5-CS sử dụng nguồn điện bao nhiêu?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Độ phân giải 1800 P/R nghĩa là gì?
Nghĩa là khi trục quay hết một vòng (360 độ), cảm biến sẽ phát ra 1800 xung điện.

3. Ngõ ra Totem pole có ưu điểm gì?
Totem pole cho phép truyền tín hiệu đi xa hơn và tương thích tốt với nhiều loại bộ thu nhận xung mà không cần điện trở kéo lên.

4. Đường kính trục của sản phẩm này là bao nhiêu?
Đường kính ngoài của trục là Ø10mm.

5. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP50, có khả năng chống bụi nhưng không chống nước. Vui lòng lắp đặt nơi khô ráo.

6. Tần số đáp ứng tối đa của thiết bị là bao nhiêu?
Tần số đáp ứng tối đa là 300kHz.

7. Tôi có thể dùng nguồn 24V cho model này không?
Không. Model này chỉ dùng 5VDC. Nếu dùng 24V sẽ gây cháy thiết bị. Vui lòng tham khảo model E58SC10-1800-3-T-24-CS.

8. Sản phẩm có đi kèm phụ kiện gì không?
Có, sản phẩm bao gồm khớp nối Ø10mm và giá đỡ.

9. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và chiều quay. Pha Z là xung chỉ xuất hiện một lần mỗi vòng để xác định điểm gốc (Home).

10. Mua hàng tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Vina.

11. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho khách hàng.

12. Thời gian giao hàng là bao lâu?
Vui lòng liên hệ Zalo 0968.053.025 để check tình trạng kho hàng và thời gian giao hàng chính xác nhất.

Nguồn tham khảo: Autonics Official Website
