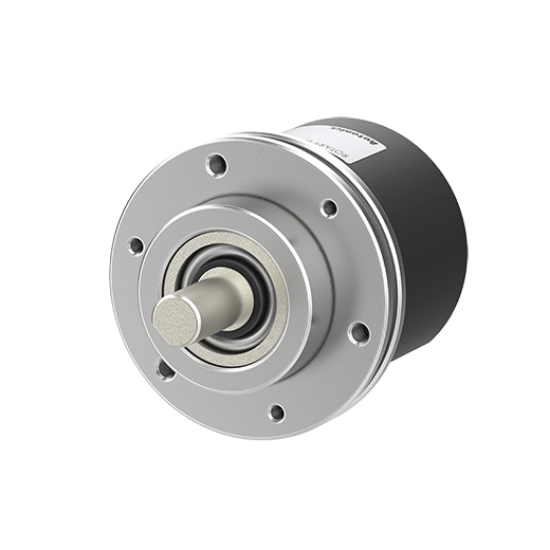

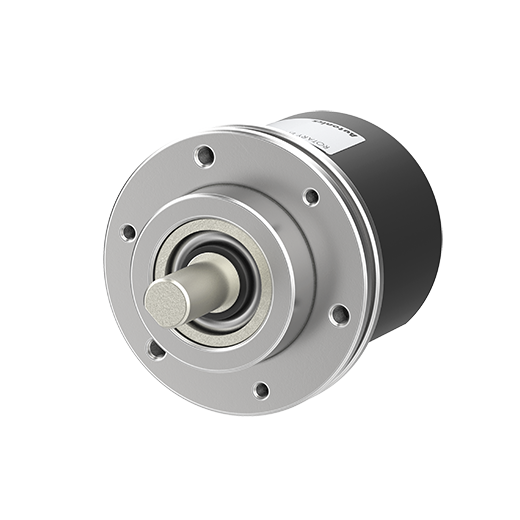

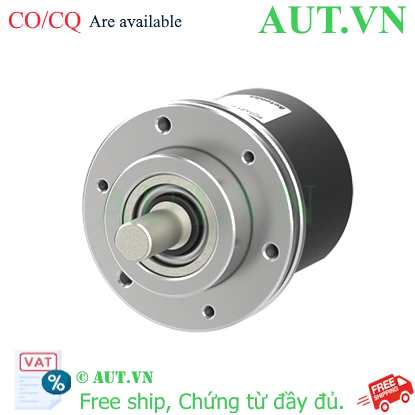

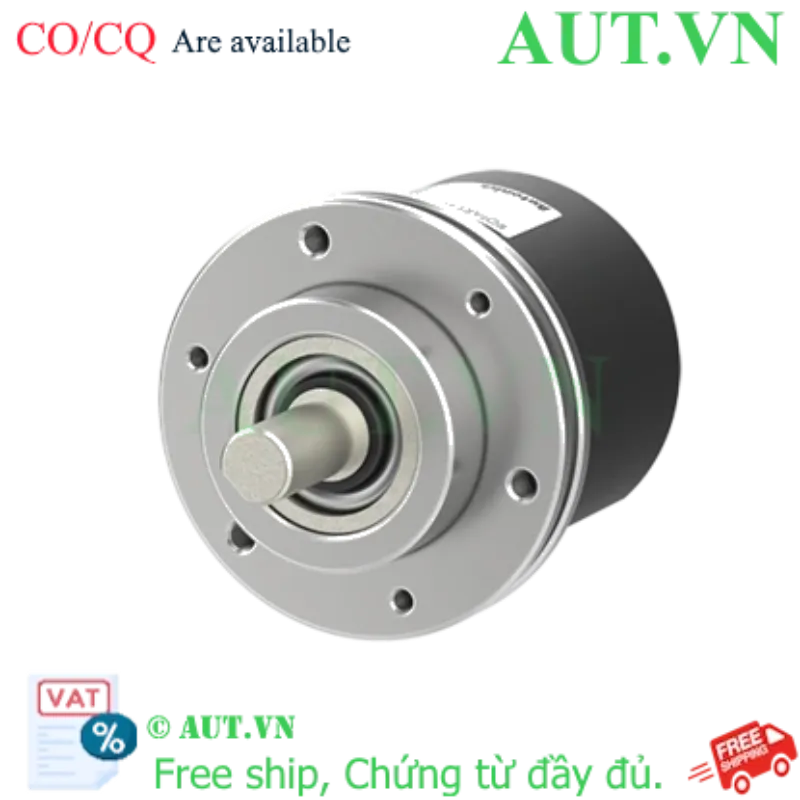

Cảm biến Encoder Autonics E58SC10-3600-3-T-5-CR | 3600 P/R, 5VDC, Ngõ ra Totem Pole

  • Độ phân giải: 3600 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Totem pole (Pha A, B, Z)
  • Đường kính trục: Ø10mm
  • Tiêu chuẩn bảo vệ: IP50
nhà chế tạo: Autonics
SKU: E58SC10-3600-3-T-5-CR
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SC10-3600-3-T-5-CR

Cảm biến Encoder Autonics E58SC10-3600-3-T-5-CR là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để chuyển đổi chuyển động cơ học thành tín hiệu điện số. Với độ phân giải 3600 xung/vòng, sản phẩm này cung cấp khả năng kiểm soát vị trí và tốc độ cực kỳ chi tiết, đáp ứng những yêu cầu khắt khe nhất trong các hệ thống tự động hóa công nghiệp hiện đại. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và độ tin cậy tuyệt đối cho hệ thống của bạn.

Điểm nổi bật của Encoder Autonics E58SC10-3600-3-T-5-CR

  • Độ chính xác vượt trội: Độ phân giải 3600 P/R cho phép theo dõi vị trí chính xác đến từng góc nhỏ.
  • Tín hiệu ổn định: Ngõ ra Totem pole đảm bảo truyền dẫn tín hiệu mạnh mẽ, giảm nhiễu trong môi trường công nghiệp.
  • Thiết kế bền bỉ: Trục Ø10mm chắc chắn, tiêu chuẩn bảo vệ IP50 chống bụi, phù hợp cho nhiều điều kiện lắp đặt.
  • Tần số đáp ứng cao: Lên đến 300kHz, cho phép vận hành ở tốc độ cao mà không làm mất xung.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩm (SKU)E58SC10-3600-3-T-5-CR
Hãng sản xuấtAutonics
Độ phân giải3600 P/R (xung/vòng)
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnTotem pole
Pha ngõ raA, B, Z
Đường kính ngoài trụcØ10mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiLoại giắc cắm trục
Cấu trúc bảo vệIP50
Nhiệt độ môi trường-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm môi trường35 đến 85%RH (Bảo quản: 35 đến 90%RH)
Trọng lượngXấp xỉ 230g (Thiết bị)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E58SC10-3600-3-T-5-CR

  • Tăng năng suất: Giảm thiểu sai số trong đo lường, giúp máy móc vận hành chính xác, giảm phế phẩm.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, linh kiện chính hãng Autonics giúp kéo dài tuổi thọ thiết bị.
  • Dễ dàng tích hợp: Tương thích tốt với hầu hết các bộ điều khiển PLC, HMI hiện nay nhờ ngõ ra Totem pole tiêu chuẩn.
  • Hỗ trợ kỹ thuật tận tâm: Khi mua tại AUT VN, khách hàng được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Hướng dẫn sử dụng (How to)

  1. Bước 1: Kiểm tra thông số: Đảm bảo nguồn cấp đúng 5VDC để tránh làm hỏng cảm biến.
  2. Bước 2: Lắp đặt cơ khí: Sử dụng khớp nối Ø10mm đi kèm để kết nối trục encoder với trục máy, đảm bảo đồng tâm để tránh rung lắc.
  3. Bước 3: Đấu nối điện: Kết nối các pha A, B, Z và nguồn cấp theo sơ đồ đấu dây của hãng Autonics.
  4. Bước 4: Cấu hình PLC: Thiết lập bộ đếm tốc độ cao (High-speed counter) trên PLC tương ứng với độ phân giải 3600 P/R.
  5. Bước 5: Vận hành thử: Xoay trục và kiểm tra tín hiệu ngõ ra để đảm bảo hướng quay và số xung khớp với yêu cầu.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần các độ phân giải khác hoặc điện áp khác, hãy tham khảo:

Ứng dụng thực tế (Application)

Encoder Autonics E58SC10-3600-3-T-5-CR được ứng dụng rộng rãi trong:

  • Máy CNC: Kiểm soát vị trí trục X, Y, Z với độ chính xác cực cao.
  • Băng tải công nghiệp: Đo tốc độ băng tải và định vị sản phẩm trên dây chuyền đóng gói.
  • Cánh tay Robot: Theo dõi góc quay của các khớp nối robot.
  • Máy in, máy dệt: Điều khiển đồng bộ tốc độ cuộn màng, cuộn vải.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm E58SC10-3600-3-T-5-CR dùng nguồn bao nhiêu V?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Độ phân giải 3600 P/R nghĩa là gì?
Có nghĩa là trong một vòng quay 360 độ, encoder sẽ phát ra 3600 xung điện.

3. Ngõ ra Totem pole khác gì với Open Collector?
Totem pole có khả năng kéo tín hiệu lên mức cao và xuống mức thấp chủ động, giúp truyền tín hiệu đi xa hơn và nhanh hơn mà không cần điện trở kéo ngoài.

4. Trục của Encoder này có kích thước bao nhiêu?
Đường kính trục là Ø10mm.

5. Tôi có thể dùng nguồn 24V cho model này không?
KHÔNG. Model này chỉ dùng 5VDC. Nếu dùng 24V sẽ gây cháy thiết bị. Vui lòng chọn model E58SC10-3600-3-T-24-CR cho nguồn 24V.

6. Chỉ số IP50 có ý nghĩa gì?
IP50 nghĩa là thiết bị được bảo vệ chống bụi xâm nhập ở mức cơ bản, nhưng không chống nước.

7. Sản phẩm có bao gồm phụ kiện không?
Có, sản phẩm đi kèm khớp nối Ø10mm và giá đỡ.

8. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và hướng quay. Pha Z (Index) phát ra một xung duy nhất mỗi vòng để xác định điểm gốc (Home).

9. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.

10. Chính sách bảo hành của sản phẩm này như thế nào?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
