Encoder Autonics E58SC10-6000-3-T-24-C | 6000 P/R, Trục Đặc 10mm, Totem Pole - AUT VN

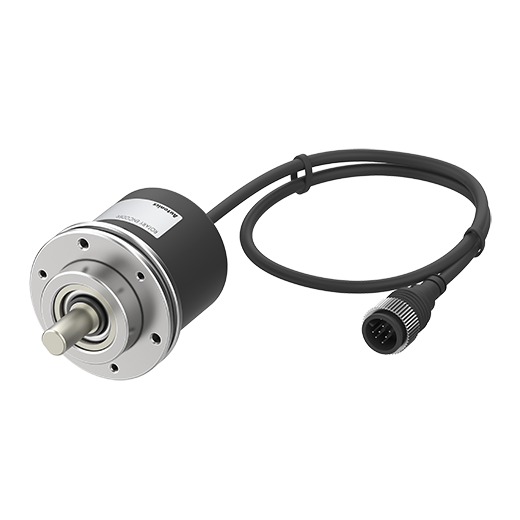

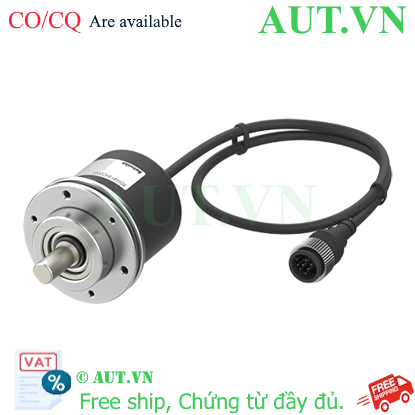

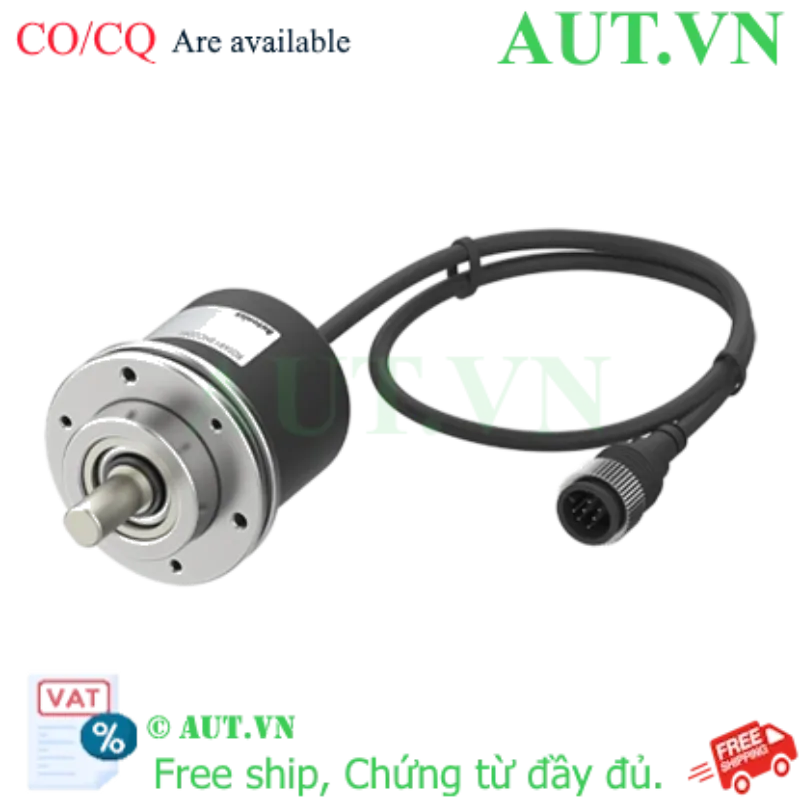

Giới thiệu Encoder Autonics E58SC10-6000-3-T-24-C

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác chuyển động là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Encoder Autonics E58SC10-6000-3-T-24-C là dòng cảm biến vòng quay (Incremental Encoder) trục đặc cao cấp, cung cấp giải pháp đo lường vị trí và tốc độ với độ tin cậy cực cao. Với độ phân giải lên tới 6000 xung/vòng (P/R), thiết bị cho phép giám sát chuyển động với độ chi tiết vượt trội, loại bỏ các sai số trong máy CNC, cánh tay Robot và dây chuyền sản xuất tốc độ cao.

Điểm nổi bật của Encoder Autonics E58SC Series

• Độ phân giải cực cao (6000 P/R): Khả năng chia nhỏ vòng quay thành 6000 phần, mang lại độ chính xác định vị đến mức cực nhỏ, lý tưởng cho các ứng dụng yêu cầu độ tinh xảo như cắt laser hoặc lắp ráp linh kiện điện tử.
• Kết cấu trục đặc Ø10mm siêu bền: So với dòng trục rỗng, thiết kế trục đặc cung cấp độ cứng vững cơ học lớn hơn, chống rung lắc và chịu tải trọng hướng tâm tốt, giúp thiết bị hoạt động ổn định trong môi trường máy móc nặng.
• Công nghệ ngõ ra Totem Pole: Cung cấp mức điện áp đầu ra rõ ràng, giúp tín hiệu truyền đi xa mà không bị suy hao, đồng thời giảm thiểu tối đa nhiễu điện từ (EMI) trong nhà xưởng.
• Khả năng đáp ứng tức thời: Tần số đáp ứng 300kHz đảm bảo dữ liệu phản hồi về bộ điều khiển (PLC) gần như không có độ trễ, giúp hệ thống phản ứng linh hoạt với mọi thay đổi tốc độ.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Autonics Corporation

Lợi ích khi sử dụng Encoder Autonics tại AUT VN

• Nâng cao chất lượng sản xuất: Kiểm soát vị trí chính xác giúp giảm tỷ lệ sản phẩm lỗi (NG), tối ưu hóa hiệu suất dây chuyền.
• Tiết kiệm chi phí bảo trì: Thiết kế trục đặc chịu lực tốt giúp kéo dài tuổi thọ thiết bị, giảm tần suất thay thế linh kiện.
• Dễ dàng lắp đặt & Tích hợp: Chuẩn ngõ ra Totem Pole giúp kỹ sư kết nối nhanh chóng với các dòng PLC phổ biến mà không cần module chuyển đổi.
• An tâm về nguồn gốc: Khi mua tại AUT VN, quý khách được đảm bảo hàng chính hãng, đầy đủ giấy tờ CO/CQ.

Hướng dẫn lắp đặt và vận hành (How-to)

1. Kiểm tra thiết bị: Đối chiếu mã model E58SC10-6000-3-T-24-C, kiểm tra tình trạng trục và thân máy trước khi lắp.
2. Kết nối cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) Ø10mm để nối trục Encoder với trục động cơ. Lưu ý: Tránh lắp trực tiếp trục cứng để ngăn ngừa hiện tượng lệch tâm gây hỏng ổ bi.
3. Đấu nối điện: Sử dụng cáp bọc giáp (Shielded Cable). Kết nối nguồn 12-24VDC và các pha tín hiệu A, B, Z vào ngõ vào High-speed counter của PLC. Luôn nối lớp vỏ giáp xuống mass để triệt tiêu nhiễu.
4. Hiệu chuẩn: Cấp nguồn, quay trục ở tốc độ thấp để kiểm tra số xung nhận được trên PLC, sau đó điều chỉnh logic phần mềm cho đúng chiều quay.

Sản phẩm liên quan và Ứng dụng thực tế

Sản phẩm khuyên dùng kết hợp (isRelatedTo):
Để đảm bảo độ bền tối đa, bạn nên sử dụng cùng: Khớp nối mềm Ø10mm, Bộ nguồn DC 24V ổn định, Cáp tín hiệu chống nhiễu và các dòng PLC như Siemens S7-1200, Mitsubishi FX5U, hoặc Delta DVP.

Ứng dụng thực tế (PropertyValue):
Thiết bị được ứng dụng rộng rãi trong: Máy CNC chính xác cao, Cánh tay Robot công nghiệp, Hệ thống băng tải phân loại tự động, Máy in offset, Máy đóng gói thực phẩm và các thiết bị đo lường trong ngành gỗ.

Câu hỏi thường gặp (FAQ)

1. Encoder Autonics E58SC10-6000-3-T-24-C có tương thích với PLC Mitsubishi không?

Có. Nhờ ngõ ra Totem Pole, thiết bị hoàn toàn tương thích với các ngõ vào High-speed counter của PLC Mitsubishi, Siemens và Delta.

2. Tại sao nên chọn loại trục đặc 10mm cho ứng dụng của tôi?

Trục đặc Ø10mm có độ bền cơ học vượt trội, khả năng chịu lực hướng tâm tốt hơn trục rỗng, cực kỳ phù hợp cho các máy móc có độ rung động cơ học cao.

3. Độ phân giải 6000 P/R cho phép sai số bao nhiêu?

Với 6000 xung mỗi vòng, thiết bị cho phép bạn chia nhỏ vòng quay thành các bước cực nhỏ (khoảng 0.06 độ), giúp kiểm soát vị trí với độ chính xác cực cao.

4. Tôi có cần thêm bộ chuyển đổi tín hiệu khi dùng nguồn 24V không?

Không cần thiết. Với dải điện áp hoạt động 12-24VDC và ngõ ra Totem Pole, bạn có thể kết nối trực tiếp vào hầu hết các bộ điều khiển công nghiệp hiện nay.

5. Thiết bị này có chống được nước không?

Sản phẩm đạt chuẩn IP50 (chống bụi). Thiết bị không có khả năng chống nước, vì vậy cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

6. Làm thế nào để xử lý nhiễu tín hiệu xung khi chạy máy?

Bạn cần sử dụng cáp có lớp bọc kim (Shielded cable), đi dây tách biệt với cáp nguồn động cơ và nối đất lớp bọc kim tại một điểm duy nhất.

7. Tần số đáp ứng 300kHz có ý nghĩa gì?

Nó cho biết tốc độ tối đa mà Encoder có thể gửi tín hiệu về PLC. Bạn cần chọn PLC có khả năng đếm xung (Counting frequency) lớn hơn hoặc bằng 300kHz để tránh mất xung khi chạy tốc độ cao.

8. AUT VN có cung cấp chứng chỉ CO/CQ không?

Có. AUT VN cam kết cung cấp đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho sản phẩm chính hãng Autonics.

9. Nếu tôi lắp ngược chiều quay thì sao?

Bạn có thể xử lý bằng cách đảo vị trí 2 dây tín hiệu pha A và B, hoặc thay đổi logic cộng/trừ xung trong chương trình lập trình PLC.

10. Tôi có thể mua phụ kiện khớp nối tại AUT VN không?

Có, AUT VN cung cấp đầy đủ các loại khớp nối mềm Ø10mm chuyên dụng để đảm bảo vận hành an toàn cho Encoder.

Liên hệ ngay với AUT VN để nhận báo giá ưu đãi và hỗ trợ kỹ thuật chuyên sâu cho Encoder Autonics chính hãng!
