Encoder Autonics E58SC10-8000-3-T-24-C | 8000 P/R, Trục 10mm, Totem Pole - AUT VN
- Độ phân giải siêu cao: 8000 xung/vòng (P/R) đảm bảo đo lường vị trí và tốc độ chính xác tuyệt đối.
- Ngõ ra Totem Pole mạnh mẽ: Tín hiệu đẩy-kéo (Push-Pull) ổn định, chống nhiễu cực tốt, tương thích hoàn hảo với các dòng PLC công nghiệp.
- Kết cấu trục đặc bền bỉ: Đường kính trục Ø10mm chế tạo từ hợp kim cao cấp, chịu tải cơ học tốt.
- Hiệu suất vận hành: Tần số đáp ứng 300kHz, tốc độ quay tối đa đạt 5000 RPM.
- Cam kết từ AUT VN: Hàng chính hãng Autonics, đầy đủ CO/CQ, bảo hành 12 tháng.
SKU:
E58SC10-8000-3-T-24-C
Giá cũ:
5.621.700 ₫
4.497.360 ₫
Giới thiệu Encoder Autonics E58SC10-8000-3-T-24-C

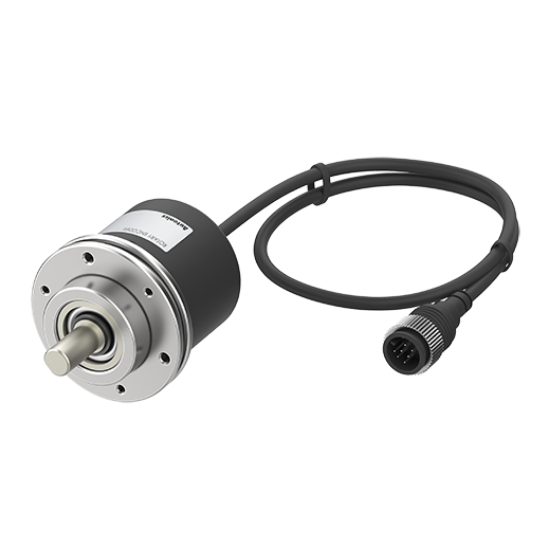

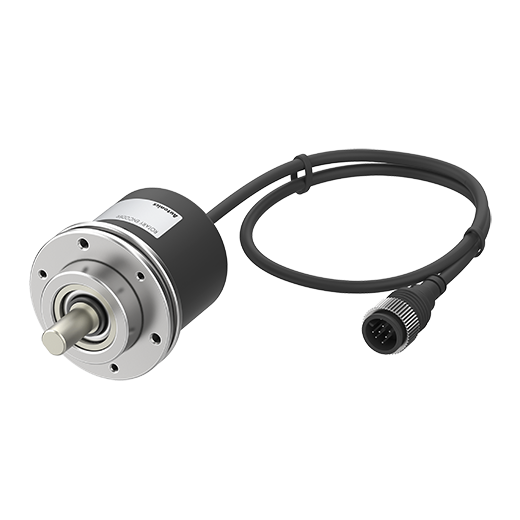

Encoder Autonics E58SC10-8000-3-T-24-C là thiết bị cảm biến đo lường vòng quay thuộc dòng Incremental Encoder (Encoder trục đặc) cao cấp với kích thước thân 58mm. Trong các hệ thống tự động hóa hiện đại, thiết bị này đóng vai trò là bộ chuyển đổi chuyển động cơ học thành tín hiệu số với độ tin cậy cực cao, giúp hệ thống điều khiển giám sát chính xác vị trí, tốc độ và góc quay của trục máy.
Với độ phân giải lên đến 8000 xung/vòng, model này là giải pháp tối ưu cho các ứng dụng đòi hỏi sự khắt khe về sai số, giúp nâng cao hiệu suất dây chuyền và đảm bảo chất lượng sản phẩm đồng nhất.
Điểm nổi bật vượt trội của Encoder Autonics E58SC10
- Độ phân giải cực cao (8000 P/R): Khả năng chia nhỏ một vòng quay thành 8000 phân đoạn, đáp ứng những yêu cầu định vị siêu chính xác trong công nghiệp.
- Ngõ ra Totem Pole (Push-Pull) ưu việt: Khác với loại Open Collector thông thường, ngõ ra Totem Pole cung cấp tín hiệu đẩy-kéo mạnh mẽ, cho phép truyền tín hiệu đi xa mà không cần điện trở kéo lên (pull-up resistor), giảm thiểu tối đa hiện tượng suy hao và nhiễu tín hiệu.
- Tần số đáp ứng cao 300kHz: Đảm bảo tín hiệu luôn mượt mà, không bị mất xung ngay cả khi máy vận hành ở tốc độ cao.
- Thiết kế cơ khí chuẩn công nghiệp: Trục đặc Ø10mm bền bỉ, vỏ máy đạt tiêu chuẩn IP50 giúp bảo vệ thiết bị khỏi bụi bẩn trong môi trường sản xuất.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model |
E58SC10-8000-3-T-24-C |
| Loại Encoder |
Incremental Encoder (Encoder trục đặc) |
| Đường kính trục |
Ø10mm |
| Độ phân giải |
8000 P/R (Xung/vòng) |
| Ngõ ra (Output) |
Totem pole (Pha A, B, Z) |
| Nguồn cấp điện |
12-24VDC ±5% |
| Tần số đáp ứng |
300kHz |
| Tốc độ quay tối đa |
5000 RPM |
| Cấp bảo vệ |
IP50 |
| Nhiệt độ hoạt động |
-10 ~ 50°C |
Lợi ích khi đầu tư Encoder Autonics tại AUT VN
Khi tích hợp sản phẩm chính hãng từ AUT VN vào dây chuyền sản xuất, quý khách hàng sẽ nhận được những giá trị thực tế:
- Nâng cao chất lượng sản phẩm: Loại bỏ sai số trong quá trình cắt, dán nhãn hoặc đóng gói, giúp tăng tỷ lệ sản phẩm đạt chuẩn (Yield rate).
- Tối ưu hóa hiệu suất vận hành: Tốc độ đáp ứng nhanh giúp máy móc chuyển trạng thái tức thì, giảm thời gian chu kỳ (Cycle time).
- Giảm chi phí bảo trì: Độ bền cơ khí cao giúp kéo dài thời gian sử dụng, giảm thiểu thời gian dừng máy ngoài ý muốn (Downtime).
Hướng dẫn lắp đặt và sử dụng (How-to)
- Lắp đặt cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) chuyên dụng để nối trục Encoder Ø10mm với trục máy. Đảm bảo độ đồng tâm tuyệt đối để tránh rung lắc gây hỏng vòng bi.
- Đấu nối điện: Cấp nguồn DC 12-24V. Kết nối các pha A, B, Z vào module High-speed Counter của PLC theo sơ đồ chân quy định.
- Cấu hình PLC: Thiết lập bộ đếm trong chương trình PLC tương ứng với độ phân giải 8000 P/R để tính toán chính xác quãng đường hoặc vận tốc.
- Kiểm tra vận hành: Chạy máy ở tốc độ thấp trước, kiểm tra chiều quay (hướng xung tăng/giảm) trước khi vận hành toàn công suất.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống đạt hiệu quả cao nhất, chúng tôi khuyên dùng kết hợp cùng:
- Khớp nối mềm (Flexible Coupling): Giúp triệt tiêu rung động và bù sai lệch tâm trục.
- Bộ đếm tốc độ Autonics (Counter): Hiển thị trực tiếp thông số xung ra màn hình LED để giám sát thời gian thực.
- Bộ điều khiển PLC (Siemens, Mitsubishi, Omron...): Xử lý tín hiệu Totem pole để điều khiển chính xác Servo hoặc Step Motor.
Ứng dụng thực tế của sản phẩm (PropertyValue)
Encoder E58SC10 được ứng dụng rộng rãi trong các lĩnh vực:
- Máy đóng gói & Dán nhãn: Định vị chính xác vị trí dán nhãn trên bao bì chuyển động nhanh.
- Máy CNC & Cắt Laser: Đo lường vị trí các trục X, Y, Z để điều khiển đường cắt tinh xảo.
- Băng tải tự động: Đo chiều dài vật liệu để thực hiện lệnh cắt hoặc phân loại sản phẩm.
- Cánh tay Robot: Kiểm soát góc quay các khớp nối để định vị chính xác trong không gian.
FAQ - Những câu hỏi thường gặp
1. Ngõ ra Totem pole của E58SC10 khác gì Open Collector?
Ngõ ra Totem pole cung cấp tín hiệu đẩy-kéo mạnh mẽ, giúp truyền tín hiệu đi xa hơn và ổn định hơn trong môi trường nhiều nhiễu điện từ mà không cần điện trở kéo lên.
2. Độ phân giải 8000 P/R có ý nghĩa gì trong thực tế?
Khi trục quay 1 vòng, Encoder phát ra 8000 xung. Độ phân giải càng cao, khả năng chia nhỏ vị trí càng chi tiết, giúp máy đạt độ chính xác cực cao.
3. Tôi có thể cấp nguồn 220VAC cho thiết bị này không?
Tuyệt đối không. Thiết bị chỉ hoạt động với nguồn 12-24VDC. Cấp nguồn 220VAC sẽ gây cháy hỏng mạch điện tử ngay lập tức.
4. Tôi nên chọn loại khớp nối nào cho trục 10mm?
Bạn nên chọn khớp nối mềm (Flexible Coupling) có lỗ trong 10mm để bảo vệ vòng bi Encoder khỏi áp lực cơ khí và rung động.
5. Tại sao tôi bị hiện tượng mất xung khi máy chạy tốc độ cao?
Hãy kiểm tra: (1) Cáp kết nối có chống nhiễu không? (2) Tần số có vượt quá 300kHz không? (3) Khớp nối có bị lệch tâm không?
6. Tiêu chuẩn IP50 có chống nước được không?
IP50 chỉ chống bụi, không chống nước. Nếu môi trường ẩm ướt, bạn cần lắp thêm hộp bảo vệ.
7. Làm sao để phân biệt hàng Autonics chính hãng tại AUT VN?
Sản phẩm tại AUT VN có tem niêm phong, số series khớp với chứng chỉ CO/CQ đầy đủ từ nhà sản xuất.
8. Thời gian bảo hành chính thức là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng cho các lỗi kỹ thuật từ nhà sản xuất.
9. Có thể thay đổi độ phân giải 8000 P/R không?
Không. Độ phân giải được quyết định bởi đĩa mã hóa vật lý bên trong, không thể thay đổi qua phần mềm.
10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có. AUT VN hỗ trợ kỹ thuật 24/7 qua hotline và tư vấn lắp đặt tận tình.
11. Thiết bị này có tương thích với PLC Siemens S7-1200 không?
Hoàn toàn tương thích khi kết nối vào ngõ vào tốc độ cao (HSC) của PLC.
12. Thời gian giao hàng tại AUT VN là bao lâu?
Chúng tôi luôn sẵn kho và hỗ trợ giao hàng hỏa tốc toàn quốc.
Tham khảo thông số kỹ thuật chi tiết tại: Autonics Official Website
