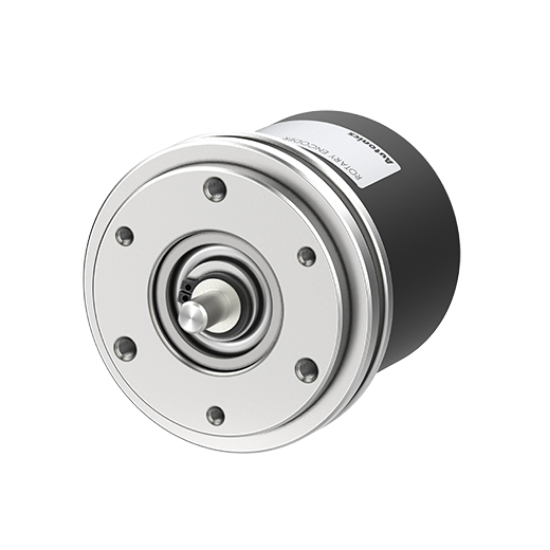

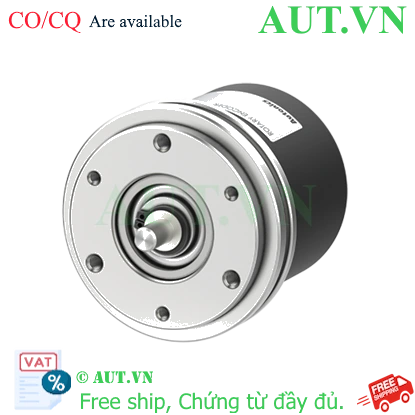

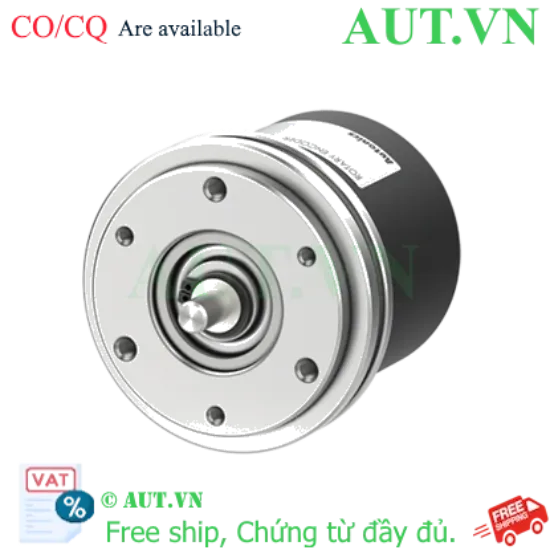

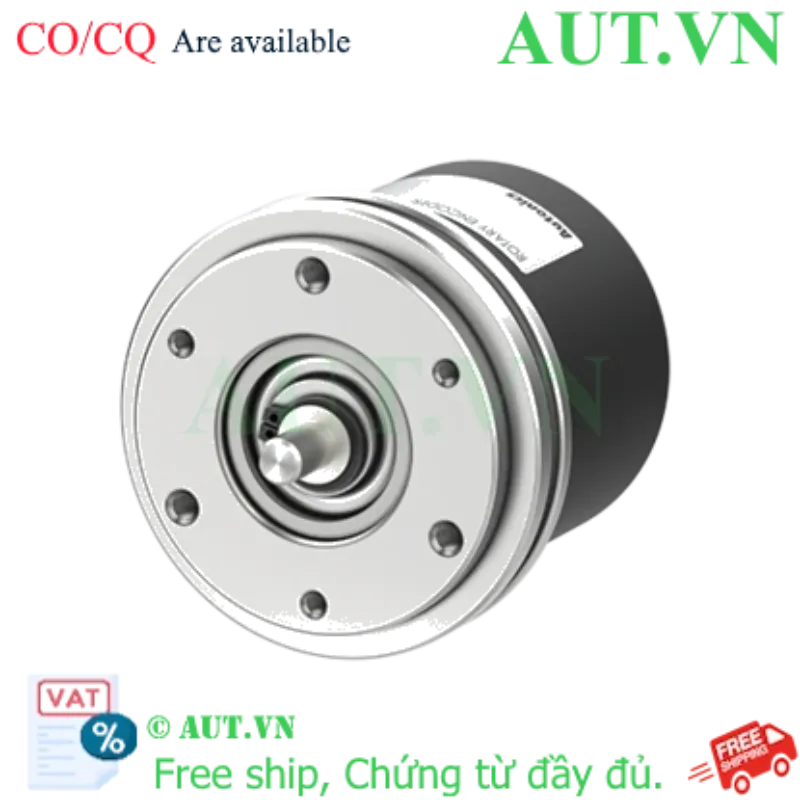

Encoder Autonics E58SS6-1024-3-T-24-CR | 1024 P/R, Trục 6mm, Ngõ ra Totem Pole

Độ phân giải cực cao: 1024 xung/vòng (P/R) cho phép kiểm soát vị trí và tốc độ với sai số tối thiểu.
Ngõ ra Totem Pole (Push-Pull): Tín hiệu mạnh mẽ, ổn định, tương thích trực tiếp với PLC Siemens, Mitsubishi, Delta... mà không cần trở kéo.
Thiết kế cơ khí bền bỉ: Trục thép không gỉ Ø6mm chịu lực tốt, chuẩn bảo vệ IP50 chống bụi công nghiệp.
Hiệu suất vận hành cao: Tần số đáp ứng lên đến 300kHz, nguồn cấp 12-24VDC linh hoạt cho mọi hệ thống.
Cam kết từ AUT VN: Sản phẩm Autonics chính hãng, bảo hành 12 tháng, hỗ trợ kỹ thuật chuyên sâu.

nhà chế tạo: Autonics

SKU: E58SS6-1024-3-T-24-CR

Giá cũ: 3.236.100 ₫

Giá bán: 2.898.000 ₫

Giới thiệu Bộ Mã Hóa Vòng Quay Encoder Autonics E58SS6-1024-3-T-24-CR

Encoder Autonics E58SS6-1024-3-T-24-CR là thiết bị đo lường chuyển động quay chính xác cao thuộc dòng E58S danh tiếng của Autonics. Với khả năng phân tách một vòng quay thành 1024 xung (P/R), sản phẩm cung cấp dữ liệu phản hồi chi tiết về tốc độ, vị trí và góc quay của trục máy theo thời gian thực. Được phân phối chính thức bởi AUT VN, đây là giải pháp tối ưu cho các hệ thống tự động hóa đòi hỏi độ tin cậy tuyệt đối và khả năng chống nhiễu cao.

Điểm nổi bật của Encoder Autonics E58SS6-1024-3-T-24-CR

Độ phân giải lý tưởng 1024 P/R: Đảm bảo khả năng giám sát chi tiết, triệt tiêu sai số tích lũy trong các ứng dụng đo chiều dài hoặc vị trí chuyển động chính xác.
Ngõ ra Totem Pole (Push-Pull): Cung cấp mức tín hiệu ổn định và mạnh mẽ hơn so với loại Open Collector, giúp đơn giản hóa thiết kế mạch và tăng tốc độ truyền tải dữ liệu lên PLC.
Tần số đáp ứng 300kHz: Cho phép thiết bị vận hành ở tốc độ cao mà không gây hiện tượng trễ xung hoặc mất xung, đảm bảo tính đồng bộ tuyệt đối cho hệ thống.
Kết cấu cơ khí vững chãi: Trục lồi Ø6mm bằng thép không gỉ kết hợp cùng vòng bi chất lượng cao, giảm ma sát và kéo dài tuổi thọ vận hành trong môi trường khắc nghiệt.
Chuẩn bảo vệ IP50: Khả năng chống bụi hiệu quả, phù hợp cho môi trường nhà máy sản xuất công nghiệp hiện đại.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E58SS6-1024-3-T-24-CR
Loại trục (Shaft)	Trục lồi (Solid Shaft) Ø6mm
Độ phân giải (Resolution)	1024 xung/vòng (P/R)
Kiểu ngõ ra (Output)	Totem Pole (Pha A, B, Z)
Điện áp nguồn cấp	12-24VDC ±5%
Tần số đáp ứng tối đa	300 kHz
Cấp bảo vệ (Rating)	IP50
Kiểu kết nối	Cáp Radial dài 2m

Nguồn tham khảo: Autonics Corporation

Lợi ích khi sử dụng Encoder Autonics E58S cho hệ thống

Sử dụng Encoder Autonics E58SS6-1024-3-T-24-CR mang lại những giá trị vượt trội cho doanh nghiệp:

Tối ưu hóa chất lượng: Độ chính xác 1024 P/R giúp kiểm soát vị trí cắt, cuộn hoặc đóng gói chính xác đến từng milimet, giảm thiểu tối đa phế phẩm.
Tăng năng suất vận hành: Tốc độ đáp ứng 300kHz cho phép máy chạy ở chu kỳ nhanh hơn mà không lo hiện tượng mất xung, tối ưu hóa thời gian sản xuất.
Tiết kiệm chi phí bảo trì: Kết cấu cơ khí bền bỉ và tiêu chuẩn IP50 giúp kéo dài tuổi thọ thiết bị, giảm thiểu rủi ro dừng máy đột ngột.
Lắp đặt tương thích: Trục Ø6mm là chuẩn phổ biến, dễ dàng kết nối với các loại khớp nối mềm hiện có trên thị trường.

Hướng dẫn lắp đặt và vận hành chuẩn kỹ thuật (How-to)

Để đảm bảo thiết bị hoạt động bền bỉ và chính xác nhất, AUT VN khuyến nghị quy trình sau:

Lắp đặt cơ khí: Luôn sử dụng khớp nối mềm (Flexible Coupling) để kết nối trục Encoder với trục máy. Điều này giúp bù sai lệch tâm và triệt tiêu rung động, tránh làm hư hỏng vòng bi trục.
Đấu nối điện: Cấp nguồn DC 12-24V đúng cực tính. Kết nối các pha tín hiệu A, B, Z vào module High-Speed Counter (HSC) của PLC để thu nhận xung chính xác.
Kiểm tra tín hiệu: Sau khi đấu nối, hãy xoay trục thủ công và sử dụng phần mềm giám sát trên PLC để kiểm tra xem giá trị xung có tăng/giảm theo đúng chiều quay thực tế hay không.
Cấu hình PLC: Thiết lập bộ đếm (Counter) tương ứng với độ phân giải 1024 P/R và đảm bảo tần số lấy mẫu phù hợp với tốc độ 300kHz.

Sản phẩm sử dụng chung và phụ kiện khuyên dùng

Để hệ thống đạt hiệu quả cao nhất, bạn nên kết hợp cùng các sản phẩm từ AUT VN:

Khớp nối mềm Coupling Ø6mm: Bảo vệ trục Encoder khỏi lực tác động dọc trục và sai lệch tâm.
PLC Công nghiệp: Các dòng PLC như Siemens S7-1200, Mitsubishi FX5U, Delta DVP hoặc Omron hỗ trợ ngõ vào xung tốc độ cao.
Bộ đếm xung kỹ thuật số (Digital Counter): Hiển thị trực quan giá trị vị trí/tốc độ cho người vận hành.

Ứng dụng thực tế của Encoder Autonics E58S

Ngành bao bì & In ấn: Đo chiều dài màng phim, giấy, vải để cắt hoặc cuộn chính xác theo yêu cầu.
Máy CNC và Robot: Giám sát vị trí trục X, Y, Z để điều khiển quỹ đạo chuyển động chính xác.
Hệ thống băng tải: Kiểm soát tốc độ đồng bộ giữa các công đoạn trong dây chuyền phân loại tự động.
Máy quấn cuộn: Đo đường kính cuộn vật liệu để điều chỉnh tốc độ quay trục chính, giữ độ căng đồng nhất.

Câu hỏi thường gặp (FAQ)

1. Độ phân giải 1024 P/R có ý nghĩa thực tế như thế nào?
Nghĩa là khi trục quay đúng 1 vòng (360 độ), Encoder sẽ phát ra chính xác 1024 xung. PLC dựa vào số xung này để tính toán vị trí hoặc tốc độ quay cực kỳ chính xác.

2. Tại sao tôi nên chọn ngõ ra Totem Pole thay vì Open Collector?
Ngõ ra Totem Pole cung cấp tín hiệu mạnh mẽ và ổn định hơn, tốc độ đáp ứng nhanh hơn và đặc biệt là không cần lắp thêm điện trở kéo lên (pull-up resistor), giúp sơ đồ đấu nối đơn giản hơn.

3. Tôi có thể cấp nguồn 220VAC cho Encoder này không?
Tuyệt đối KHÔNG. Sản phẩm chỉ hoạt động với nguồn DC 12-24V. Cấp nguồn AC sẽ làm cháy thiết bị ngay lập tức.

4. Việc sử dụng khớp nối mềm có thực sự cần thiết không?
Rất cần thiết. Khớp nối mềm giúp triệt tiêu rung động và bù sai lệch tâm giữa trục máy và trục encoder, giúp ngăn ngừa mòn vòng bi và tránh gãy trục.

5. Encoder này có khả năng chống nước không?
Sản phẩm đạt chuẩn IP50 (chống bụi), không có khả năng chống nước. Bạn nên lắp thiết bị trong tủ điện hoặc vị trí khô ráo để đảm bảo tuổi thọ.

6. Làm thế nào để xác định hướng quay thuận hay nghịch?
Dựa vào pha tín hiệu A và B. Nếu pha A dẫn trước pha B khi quay là quay thuận, nếu pha B dẫn trước pha A là quay nghịch.

7. Nếu PLC không nhận được xung, tôi cần kiểm tra những gì?
Hãy kiểm tra: (1) Nguồn 24VDC có ổn định không? (2) Dây tín hiệu có bị đứt hoặc bị nhiễu không? (3) PLC đã được cấu hình đúng ngõ vào High-Speed Counter chưa?

8. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng. AUT VN cam kết hỗ trợ đổi trả nếu có lỗi từ nhà sản xuất và tư vấn kỹ thuật trọn đời.

9. Tôi có thể thay thế model này bằng loại 500 P/R được không?
Về mặt cơ khí thì có thể lắp vừa, nhưng bạn buộc phải thay đổi hằng số tính toán trong chương trình PLC vì số lượng xung mỗi vòng đã thay đổi.

10. Chiều dài dây cáp đi kèm là bao nhiêu?
Sản phẩm đi kèm cáp Radial dài 2 mét, rất phù hợp cho các ứng dụng máy móc công nghiệp vừa và nhỏ.

11. Sản phẩm này có nguồn gốc từ đâu?
Đây là hàng chính hãng từ hãng Autonics (Hàn Quốc), được AUT VN phân phối chính thức tại Việt Nam.

12. AUT VN có hỗ trợ đấu nối kỹ thuật không?
Có, đội ngũ kỹ sư tại AUT VN luôn sẵn sàng cung cấp sơ đồ đấu nối chi tiết và hỗ trợ cài đặt qua Zalo/Hotline cho khách hàng.

Nguồn tham khảo: Autonics Corporation
