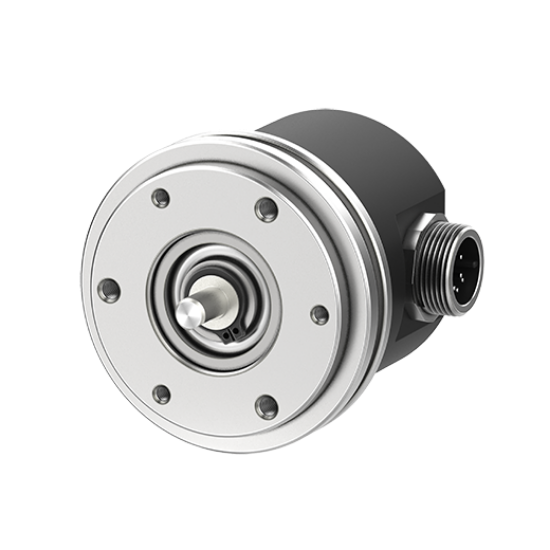

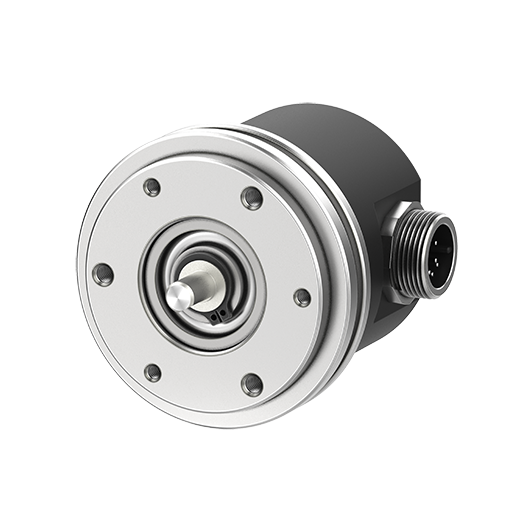

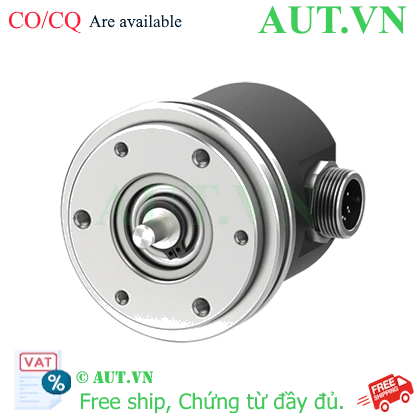

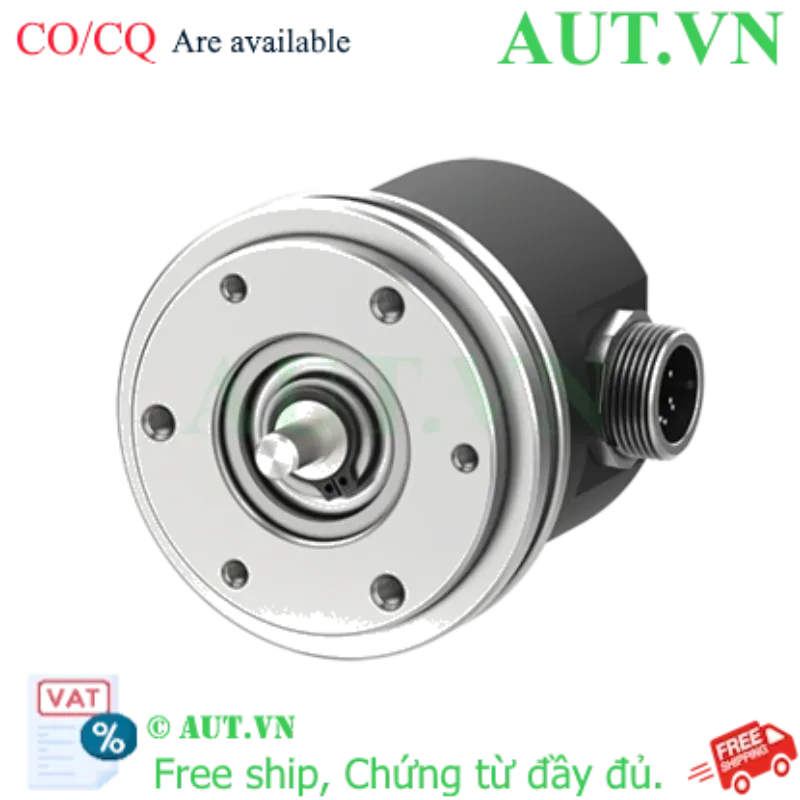

Cảm biến Encoder Autonics E58SS6-1800-3-N-24-CS - 1800 P/R, NPN, 12-24VDC

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Ngõ ra: NPN Open Collector (Pha A, B, Z)
  • Nguồn cấp: 12-24VDC ±5%
  • Đường kính trục: Ø6mm
  • Tần số đáp ứng: Tối đa 300kHz
nhà chế tạo: Autonics
SKU: E58SS6-1800-3-N-24-CS
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SS6-1800-3-N-24-CS

Cảm biến Encoder Autonics E58SS6-1800-3-N-24-CS là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng encoder servo của Autonics. Với khả năng chuyển đổi chuyển động quay thành các xung điện tử, sản phẩm này cho phép hệ thống điều khiển theo dõi vị trí, tốc độ và hướng quay của trục máy một cách tuyệt đối. Đây là giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu độ chính xác khắt khe.

Điểm nổi bật của Encoder Autonics E58SS6-1800-3-N-24-CS

  • Độ chính xác vượt trội: Với 1800 xung trên mỗi vòng quay, thiết bị cung cấp dữ liệu phản hồi chi tiết cho bộ điều khiển (PLC).
  • Thiết kế bền bỉ: Vỏ ngoài chắc chắn, đạt tiêu chuẩn bảo vệ IP50, hoạt động ổn định trong môi trường công nghiệp.
  • Tương thích cao: Ngõ ra NPN Open Collector phổ biến, dễ dàng kết nối với hầu hết các loại PLC hiện nay.
  • Lắp đặt linh hoạt: Trục đường kính 6mm đi kèm khớp nối và giá đỡ, giúp rút ngắn thời gian triển khai.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị chi tiết
Mã sản phẩmE58SS6-1800-3-N-24-CS
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (xung/vòng)
Pha ngõ raA, B, Z
Kiểu ngõ raNPN mạch thu hở (Open Collector)
Nguồn cấp12-24VDC ±5%
Đường kính trụcØ6mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiGiắc cắm xuyên tâm
Tiêu chuẩn bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Phụ kiện đi kèmKhớp nối Ø6mm, giá đỡ

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E58SS6-1800-3-N-24-CS

  • Tăng năng suất: Giúp kiểm soát vị trí chính xác, giảm thiểu sai số trong vận hành máy móc.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt, giảm thời gian dừng máy.
  • Dễ dàng tích hợp: Chuẩn kết nối và nguồn cấp phổ biến giúp việc lắp đặt vào hệ thống hiện có trở nên nhanh chóng.
  • Yên tâm về chất lượng: Sản phẩm chính hãng Autonics, được phân phối bởi AUT VN với đầy đủ CO/CQ.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Đảm bảo mã sản phẩm E58SS6-1800-3-N-24-CS và thông số 1800 P/R phù hợp với yêu cầu kỹ thuật.
  2. Lắp đặt cơ khí: Sử dụng giá đỡ đi kèm để cố định Encoder. Kết nối trục Ø6mm của Encoder với trục máy thông qua khớp nối để tránh lực tác động trực tiếp gây hỏng vòng bi.
  3. Đấu nối điện: Kết nối nguồn 12-24VDC vào chân cấp nguồn. Đấu nối các pha A, B, Z vào ngõ vào (Input) của PLC hoặc bộ đếm xung.
  4. Cấu hình PLC: Thiết lập chế độ đọc xung NPN cho các chân Input tương ứng để nhận tín hiệu từ Encoder.
  5. Vận hành thử: Quay trục máy chậm để kiểm tra chiều quay và số xung đếm được trên PLC có khớp với 1800 xung/vòng hay không.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần độ phân giải khác, hãy tham khảo các model cùng dòng E58SS6:

Ứng dụng thực tế (Application)

Encoder Autonics E58SS6-1800-3-N-24-CS được ứng dụng rộng rãi trong:

  • Máy CNC và máy phay: Đo vị trí bàn máy và trục xoay.
  • Hệ thống băng tải: Kiểm soát tốc độ băng chuyền và định vị sản phẩm.
  • Cánh tay Robot: Xác định góc quay của các khớp nối.
  • Máy đóng gói, dán nhãn: Đảm bảo nhãn được dán chính xác tại đúng vị trí trên sản phẩm.
  • Thiết bị nâng hạ, tời điện: Kiểm soát độ cao và hành trình di chuyển.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm E58SS6-1800-3-N-24-CS có bao nhiêu xung/vòng?
Sản phẩm có độ phân giải là 1800 xung/vòng (P/R).

2. Ngõ ra NPN Open Collector là gì?
Đây là kiểu ngõ ra thu hở NPN, tín hiệu sẽ được kéo xuống mức 0V khi kích hoạt, rất phổ biến cho các PLC dùng ngõ vào Sink.

3. Encoder này dùng nguồn điện bao nhiêu?
Thiết bị hoạt động với nguồn cấp từ 12VDC đến 24VDC (sai số ±5%).

4. Tôi có thể dùng Encoder này cho môi trường ẩm ướt không?
Sản phẩm có chuẩn IP50 (chống bụi), không chống nước. Nếu dùng trong môi trường ẩm, bạn cần có biện pháp bảo vệ bổ sung.

5. Tần số đáp ứng 300kHz có ý nghĩa gì?
Đây là tốc độ tối đa mà Encoder có thể xuất xung. Nếu quay quá tốc độ này, tín hiệu sẽ bị mất hoặc sai lệch.

6. Làm sao để tính tốc độ quay tối đa cho phép?
Công thức: Vòng quay tối đa (rpm) = (300,000Hz / 1800 P/R) * 60 = 10,000 rpm. Tuy nhiên, hãng khuyến cáo tối đa 5000rpm để đảm bảo độ bền.

7. Sản phẩm có đi kèm phụ kiện không?
Có, sản phẩm bao gồm khớp nối Ø6mm và giá đỡ đi kèm.

8. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.

9. Sự khác biệt giữa pha A, B và Z là gì?
Pha A và B dùng để xác định tốc độ và chiều quay. Pha Z là xung chỉ số (Index), xuất hiện một lần mỗi vòng quay để xác định điểm gốc (Home).

10. Bảo hành sản phẩm này bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.

11. Tôi có thể thay thế E58SS6-1800 bằng model 1000 P/R không?
Có thể về mặt vật lý, nhưng bạn phải thay đổi thông số cài đặt trong PLC vì số xung trên một vòng quay đã thay đổi.

12. Mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?
Có, AUT VN miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng cho khách hàng.
