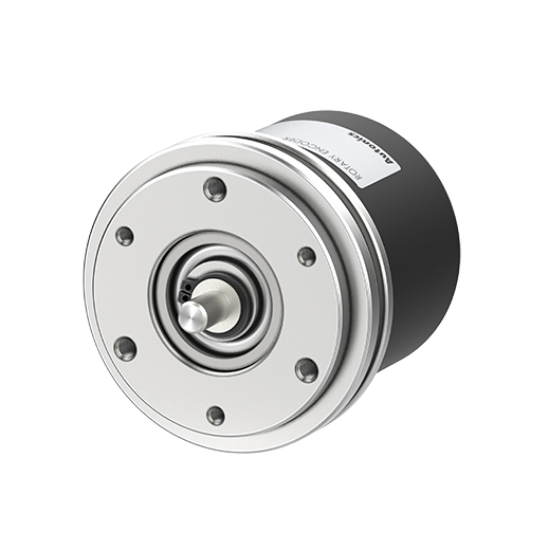

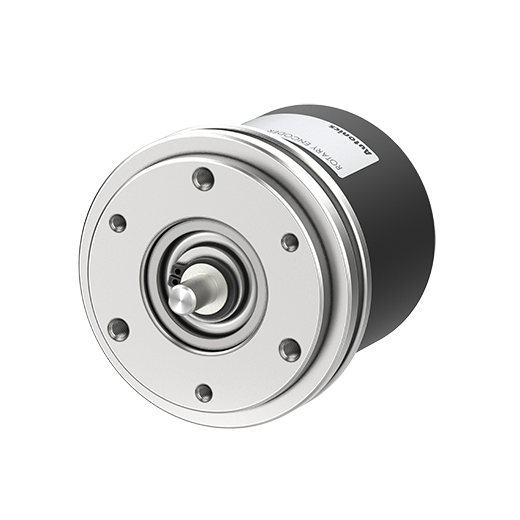

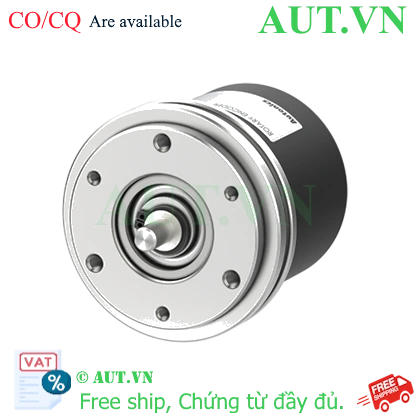

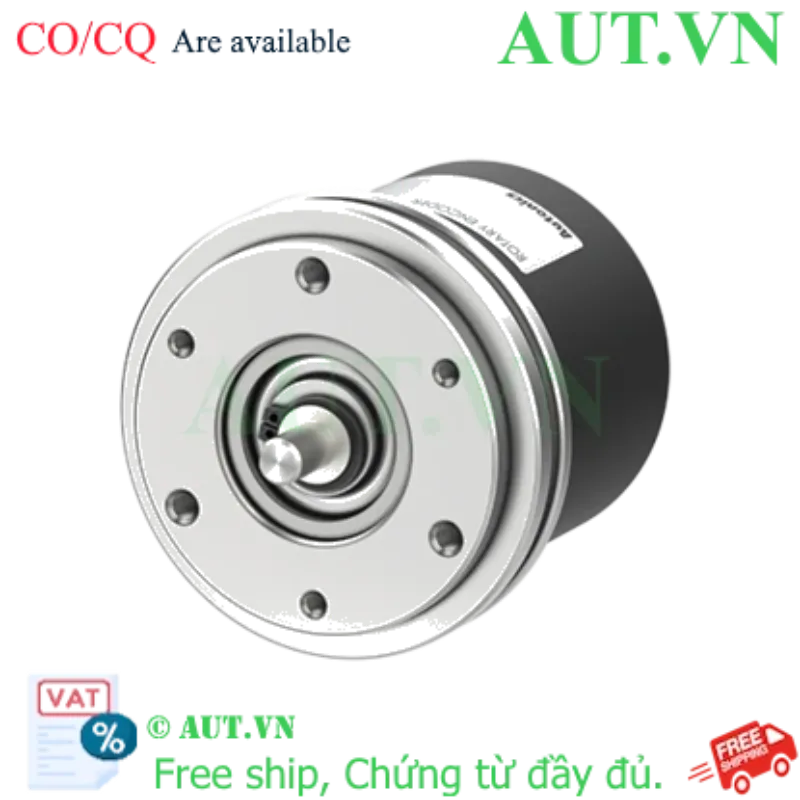

Cảm biến Encoder Autonics E58SS6-1800-3-N-5-CR: 1800 P/R, 5VDC, NPN Open Collector

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: NPN Open Collector (Mạch thu hở)
  • Pha ngõ ra: A, B, Z
  • Đường kính trục: Ø6mm
  • Tiêu chuẩn bảo vệ: IP50
nhà chế tạo: Autonics
SKU: E58SS6-1800-3-N-5-CR
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SS6-1800-3-N-5-CR

Cảm biến Encoder Autonics E58SS6-1800-3-N-5-CR là thiết bị đo lường tốc độ và vị trí quay chính xác cao, được thiết kế cho các ứng dụng tự động hóa công nghiệp khắt khe. Với độ phân giải 1800 xung/vòng và ngõ ra NPN Open Collector, sản phẩm đảm bảo truyền tín hiệu ổn định, chính xác về hệ thống điều khiển (PLC, bộ đếm), giúp tối ưu hóa quy trình vận hành máy móc.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Độ phân giải 1800P/R cho phép kiểm soát vị trí chi tiết.
  • Thiết kế bền bỉ: Cấu trúc bảo vệ IP50, hoạt động ổn định trong môi trường công nghiệp từ -10 đến 70℃.
  • Tương thích rộng: Nguồn cấp 5VDC phổ biến, dễ dàng tích hợp vào nhiều hệ thống điều khiển hiện nay.
  • Vận hành mượt mà: Tần số đáp ứng lên đến 300kHz, hỗ trợ tốc độ quay tối đa 5000rpm.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị chi tiết
Mã sản phẩm (SKU)E58SS6-1800-3-N-5-CR
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (xung/vòng)
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnNPN mạch thu hở (Open Collector)
Pha ngõ raA, B, Z
Đường kính ngoài trụcØ6mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (max. 0.00392N.m)
Loại kết nốiLoại giắc cắm trục
Cấu trúc bảo vệIP50
Nhiệt độ xung quanh-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm xung quanh35 đến 85%RH (Bảo quản: 35 đến 90%RH)
Chiều dài tổng thể74mm
Phụ kiện đi kèmKhớp nối Ø6mm, giá đỡ
Trọng lượngXấp xỉ 315g (Thiết bị: 205g)

Lợi ích khi sử dụng Encoder Autonics E58SS6-1800-3-N-5-CR

  • Tối ưu hóa độ chính xác: Giúp hệ thống điều khiển nắm bắt chính xác vị trí trục, giảm thiểu sai số trong vận hành.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, tiêu chuẩn IP50 giúp giảm thiểu hư hỏng do bụi bẩn công nghiệp.
  • Dễ dàng lắp đặt: Đi kèm khớp nối và giá đỡ, giúp rút ngắn thời gian triển khai hệ thống.
  • Đảm bảo chính hãng: Khi mua tại AUT VN, quý khách được cung cấp đầy đủ CO/CQ, bảo hành theo tiêu chuẩn Autonics.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Kiểm tra mã SKU E58SS6-1800-3-N-5-CR và các phụ kiện đi kèm (khớp nối, giá đỡ).
  2. Lắp đặt cơ khí: Sử dụng giá đỡ để cố định encoder. Kết nối trục encoder với trục động cơ hoặc trục máy thông qua khớp nối Ø6mm. Đảm bảo trục được căn chỉnh thẳng hàng để tránh rung lắc.
  3. Đấu nối điện: Kết nối nguồn cấp 5VDC chính xác theo sơ đồ chân của hãng. Lưu ý đấu nối đúng pha A, B, Z vào bộ điều khiển PLC hoặc Counter.
  4. Cấu hình và vận hành: Thiết lập thông số xung (1800 P/R) trên bộ điều khiển. Chạy thử ở tốc độ thấp để kiểm tra chiều quay và tín hiệu ngõ ra NPN.
  5. Kiểm tra cuối cùng: Đảm bảo tần số đáp ứng không vượt quá 300kHz và tốc độ quay dưới 5000rpm.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần độ phân giải khác hoặc ngõ ra khác, hãy tham khảo:

Ứng dụng thực tế (PropertyValue)

  • Máy CNC: Đo vị trí trục X, Y, Z để điều khiển phay, tiện chính xác.
  • Băng tải công nghiệp: Kiểm soát tốc độ băng chuyền và định vị sản phẩm.
  • Cánh tay Robot: Xác định góc quay của các khớp nối servo.
  • Máy đóng gói: Đồng bộ hóa tốc độ cuộn màng và đóng gói sản phẩm.

Câu hỏi thường gặp (FAQ)

1. Encoder E58SS6-1800-3-N-5-CR dùng nguồn bao nhiêu?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Ngõ ra NPN Open Collector là gì?
Đây là loại ngõ ra mạch thu hở, tín hiệu sẽ được kéo xuống mức thấp (0V) khi kích hoạt, thường dùng cho các PLC có ngõ vào Pull-up.

3. Độ phân giải 1800 P/R nghĩa là gì?
Có nghĩa là trong một vòng quay 360 độ, encoder sẽ phát ra 1800 xung tín hiệu.

4. Sản phẩm có bao gồm phụ kiện lắp đặt không?
Có, sản phẩm đi kèm khớp nối Ø6mm và giá đỡ.

5. Tốc độ quay tối đa mà Encoder này chịu được là bao nhiêu?
Tốc độ quay cho phép tối đa là 5000rpm.

6. Chỉ số IP50 có ý nghĩa gì?
IP50 bảo vệ thiết bị khỏi các vật thể rắn có kích thước lớn hơn 1mm, nhưng không chống nước.

7. Tôi có thể dùng Encoder này cho nguồn 24VDC không?
Không, model này chỉ hỗ trợ 5VDC. Việc cấp nguồn 24VDC sẽ gây cháy thiết bị ngay lập tức.

8. Sự khác biệt giữa model này và model E58SS6-1800-3-T-5-CR là gì?
Model này dùng ngõ ra NPN Open Collector, trong khi model -T- dùng ngõ ra Totem Pole.

9. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.

10. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

11. Làm sao để biết Encoder đang hoạt động bình thường?
Bạn có thể dùng máy hiện sóng (Oscilloscope) hoặc bộ đếm xung để kiểm tra các pha A, B, Z khi quay trục.

12. Tôi muốn mua số lượng lớn cho dự án thì liên hệ ở đâu?
Quý khách vui lòng liên hệ Zalo/Hotline 0968.053.025 để nhận báo giá chiết khấu tốt nhất từ AUT VN.
