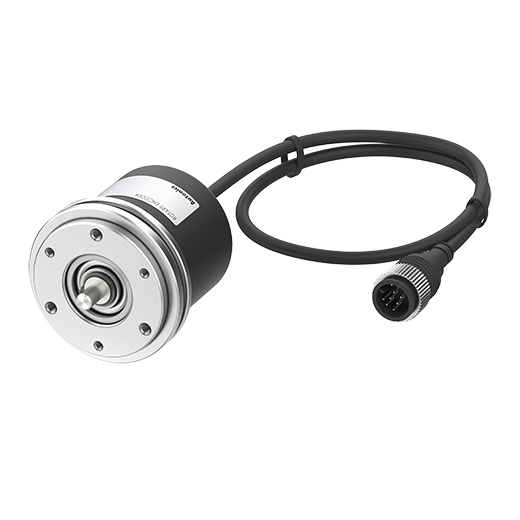

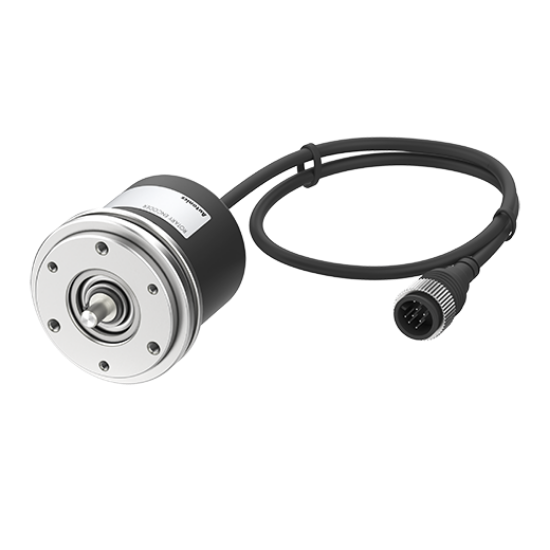

Cảm biến Encoder Autonics E58SS6-1800-3-V-5-C - 1800 P/R, 5VDC, Ngõ ra Điện áp

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Điện áp (Voltage output)
  • Pha ngõ ra: A, B, Z
  • Đường kính trục: Ø6mm
  • Tiêu chuẩn bảo vệ: IP50
nhà chế tạo: Autonics
SKU: E58SS6-1800-3-V-5-C
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SS6-1800-3-V-5-C

Cảm biến Encoder Autonics E58SS6-1800-3-V-5-C là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế để cung cấp các tín hiệu phản hồi vị trí và tốc độ trong các hệ thống tự động hóa công nghiệp. Với độ phân giải 1800 xung/vòng và nguồn cấp 5VDC, sản phẩm này đảm bảo khả năng vận hành ổn định, đáp ứng khắt khe các yêu cầu về độ chính xác trong điều khiển truyền động.

Sản phẩm được phân phối chính hãng bởi AUT VN, mang đến giải pháp tối ưu cho các kỹ sư vận hành và bảo trì máy móc.

Điểm nổi bật của E58SS6-1800-3-V-5-C

  • Độ chính xác tuyệt đối: Độ phân giải 1800 P/R giúp kiểm soát vị trí chi tiết đến từng góc quay nhỏ.
  • Tần số đáp ứng cao: Lên đến 300kHz, cho phép theo dõi tốc độ quay nhanh mà không bị mất xung.
  • Thiết kế bền bỉ: Trục Ø6mm chắc chắn, tiêu chuẩn IP50 bảo vệ thiết bị khỏi bụi bẩn môi trường.
  • Tương thích rộng: Ngõ ra điện áp (Voltage output) dễ dàng kết nối với các bộ PLC, Controller phổ biến hiện nay.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị chi tiết
Mã sản phẩm (SKU)E58SS6-1800-3-V-5-C
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (xung/vòng)
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Pha ngõ raA, B, Z
Loại ngõ raĐiện áp (Voltage output)
Đường kính ngoài trụcØ6mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Kết nốiLoại giắc cắm cáp trục
Cấu trúc bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm xung quanh35 đến 85%RH (Bảo quản: 35 đến 90%RH)
Phụ kiện đi kèmKhớp nối Ø6mm, giá đỡ
Trọng lượngXấp xỉ 395g (Thiết bị: 285g)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E58SS6-1800-3-V-5-C

  • Nâng cao năng suất: Giảm thiểu sai số trong quá trình vận hành máy, giúp sản phẩm đầu ra đồng nhất.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt nhờ tiêu chuẩn gia công chính xác của Autonics.
  • Lắp đặt dễ dàng: Đi kèm phụ kiện khớp nối và giá đỡ, giúp rút ngắn thời gian triển khai.
  • Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Đảm bảo nguồn cấp đúng 5VDC để tránh làm hỏng mạch điện tử bên trong.
  2. Lắp đặt cơ khí: Sử dụng khớp nối Ø6mm đi kèm để kết nối trục Encoder với trục động cơ/máy. Siết chặt vừa đủ, tránh gây ứng suất lên trục.
  3. Đấu nối điện: Kết nối các pha A, B, Z và dây nguồn theo sơ đồ chân của hãng Autonics vào PLC hoặc bộ đếm xung.
  4. Kiểm tra vận hành: Quay trục chậm và kiểm tra tín hiệu xung trên PLC để đảm bảo chiều quay và số xung khớp với yêu cầu (1800 P/R).
  5. Cố định: Sử dụng giá đỡ đi kèm để cố định chắc chắn thân Encoder, tránh rung lắc khi máy chạy tốc độ cao.

Sản phẩm liên quan (isRelatedTo)

Nếu quý khách cần độ phân giải khác hoặc loại ngõ ra khác, có thể tham khảo:

Ứng dụng thực tế (Application)

  • Máy CNC: Đo vị trí trục X, Y, Z để điều khiển chính xác điểm cắt.
  • Băng tải công nghiệp: Kiểm soát tốc độ băng tải và đo chiều dài sản phẩm đi qua.
  • Cánh tay Robot: Xác định góc quay của các khớp nối.
  • Máy đóng gói: Điều phối nhịp độ vận hành giữa các khâu cấp phôi và đóng gói.

Câu hỏi thường gặp (FAQ)

1. E58SS6-1800-3-V-5-C dùng nguồn bao nhiêu V?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Độ phân giải 1800 P/R nghĩa là gì?
Nghĩa là khi trục quay đủ 1 vòng (360 độ), Encoder sẽ phát ra 1800 xung tín hiệu.

3. Ngõ ra Voltage output khác gì với NPN/PNP?
Ngõ ra điện áp cung cấp mức điện áp trực tiếp, phù hợp với các thiết bị nhận tín hiệu mức cao/thấp mà không cần điện trở kéo lên (pull-up).

4. Sản phẩm này có chống nước không?
Thiết bị đạt chuẩn IP50, chống bụi nhưng không chống nước. Cần lắp đặt trong tủ điện hoặc môi trường khô ráo.

5. Tôi có thể dùng Encoder này cho tốc độ 6000rpm không?
Không, tốc độ tối đa cho phép của model này là 5000rpm. Vượt quá mức này có thể gây sai số hoặc hư hỏng thiết bị.

6. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.

7. Làm sao để phân biệt pha A, B và Z?
Pha A và B lệch pha nhau 90 độ để xác định chiều quay, pha Z là xung chuẩn phát ra 1 lần mỗi vòng quay.

8. Tôi muốn mua số lượng lớn có được chiết khấu không?
Có, quý khách vui lòng liên hệ Zalo 0968.053.025 để nhận báo giá chiết khấu tốt nhất.

9. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành theo đúng chính sách chính hãng của Autonics.

10. Nếu lắp sai nguồn 24V thì sao?
Việc cấp nguồn 24V cho thiết bị 5V sẽ gây cháy mạch ngay lập tức. Vui lòng kiểm tra kỹ nguồn trước khi cấp điện.
