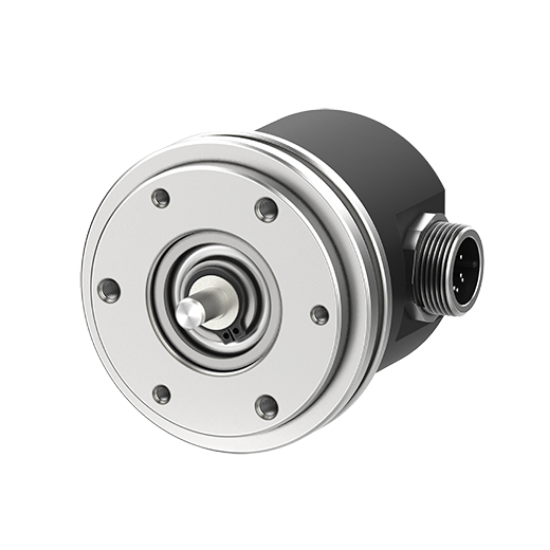

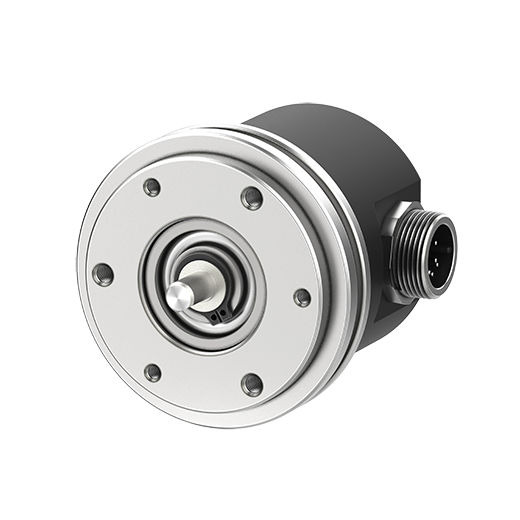

Cảm biến Encoder Autonics E58SS6-1800-3-V-5-CS - 1800 P/R, 5VDC, Ngõ ra Voltage

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Voltage (NPN output), pha A, B, Z
  • Đường kính trục: Ø6mm
  • Tiêu chuẩn bảo vệ: IP50
nhà chế tạo: Autonics
SKU: E58SS6-1800-3-V-5-CS
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SS6-1800-3-V-5-CS

Cảm biến Encoder Autonics E58SS6-1800-3-V-5-CS là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng encoder tăng dần (incremental encoder) của Autonics. Với khả năng cung cấp 1800 xung trên mỗi vòng quay, sản phẩm này là giải pháp lý tưởng cho các hệ thống điều khiển vị trí, tốc độ và hướng trong công nghiệp tự động hóa.

Sản phẩm được thiết kế tối ưu để hoạt động ổn định trong môi trường công nghiệp, đảm bảo tín hiệu ngõ ra chính xác, giúp giảm thiểu sai số trong vận hành máy móc.

Điểm nổi bật của E58SS6-1800-3-V-5-CS

  • Độ chính xác vượt trội: Độ phân giải 1800 P/R cho phép kiểm soát vị trí cực kỳ chi tiết.
  • Thiết kế bền bỉ: Trục Ø6mm chắc chắn, tiêu chuẩn bảo vệ IP50 chống bụi hiệu quả.
  • Tín hiệu ổn định: Ngõ ra dạng điện áp (Voltage output) với 3 pha A, B, Z giúp xác định chính xác hướng quay và điểm gốc.
  • Tần số đáp ứng cao: Lên đến 300kHz, phù hợp cho các ứng dụng yêu cầu tốc độ xử lý nhanh.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58SS6-1800-3-V-5-CS
Hãng sản xuấtAutonics
Độ phân giải1800 P/R
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnĐiện áp (Voltage output - NPN)
Pha ngõ raA, B, Z
Đường kính ngoài trụcØ6mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiGiắc cắm xuyên tâm
Cấu trúc bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Phụ kiện đi kèmKhớp nối Ø6mm, giá đỡ

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E58SS6

  • Tăng năng suất: Giảm thiểu sai số trong đo lường, giúp dây chuyền vận hành mượt mà hơn.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt, giảm thời gian dừng máy.
  • Dễ dàng tích hợp: Tương thích với hầu hết các bộ điều khiển PLC hiện nay nhờ ngõ ra tiêu chuẩn.
  • Yên tâm chất lượng: Sản phẩm chính hãng Autonics, đầy đủ CO/CQ khi mua tại AUT VN.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Đảm bảo nguồn cấp đúng 5VDC để tránh làm hỏng cảm biến.
  2. Lắp đặt cơ khí: Sử dụng khớp nối Ø6mm đi kèm để kết nối trục Encoder với trục động cơ hoặc trục máy. Đảm bảo trục đồng tâm để tránh rung lắc.
  3. Đấu nối điện: Kết nối các dây pha A, B, Z và nguồn cấp vào PLC hoặc bộ đếm theo sơ đồ đấu nối của hãng.
  4. Cấu hình: Thiết lập thông số xung (1800 P/R) trên bộ điều khiển để tính toán quãng đường/tốc độ chính xác.
  5. Vận hành thử: Quay trục chậm để kiểm tra hướng tín hiệu và điểm Zero (pha Z).

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

  • Máy CNC & Máy phay: Đo vị trí chính xác của bàn máy.
  • Hệ thống băng tải: Kiểm soát tốc độ và chiều dài vật liệu di chuyển.
  • Cánh tay Robot: Xác định góc quay của các khớp nối.
  • Máy đóng gói: Định vị điểm cắt hoặc dán nhãn sản phẩm.

Câu hỏi thường gặp (FAQ)

1. E58SS6-1800-3-V-5-CS dùng nguồn bao nhiêu V?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%.

2. Độ phân giải 1800 P/R nghĩa là gì?
Nghĩa là khi trục quay hết một vòng (360 độ), cảm biến sẽ xuất ra 1800 xung tín hiệu.

3. Sản phẩm này có chống nước không?
Thiết bị đạt chuẩn IP50, chống bụi nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

4. Tôi có thể dùng nguồn 12V hoặc 24V cho model này không?
Không. Model này chỉ hỗ trợ 5VDC. Sử dụng điện áp cao hơn sẽ gây cháy thiết bị.

5. Pha Z trong Encoder dùng để làm gì?
Pha Z cung cấp một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của hệ thống.

6. Trục Ø6mm có phổ biến không?
Đây là kích thước trục tiêu chuẩn, dễ dàng tìm thấy các loại khớp nối phù hợp trên thị trường.

7. AUT VN có cung cấp giấy tờ CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.

8. Sự khác biệt giữa ngõ ra Voltage và NPN là gì?
Ngõ ra Voltage xuất tín hiệu điện áp, trong khi NPN là ngõ ra cực thu hở, tùy thuộc vào yêu cầu của PLC bạn đang sử dụng.

9. Tần số đáp ứng 300kHz có ý nghĩa gì?
Đây là tốc độ tối đa mà Encoder có thể xuất xung. Nếu quay quá nhanh, tín hiệu có thể bị mất hoặc sai lệch.

10. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics.
