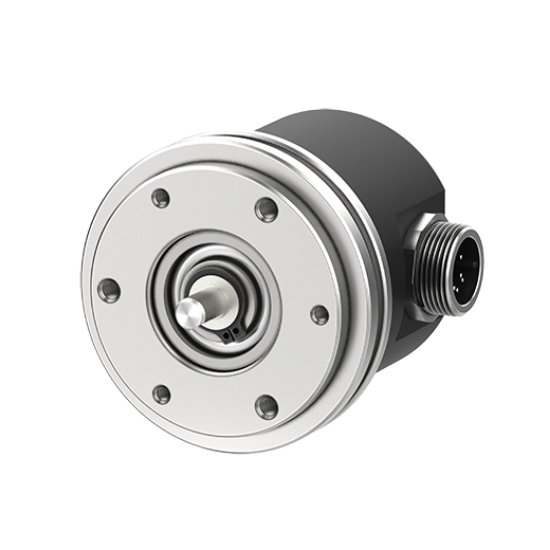

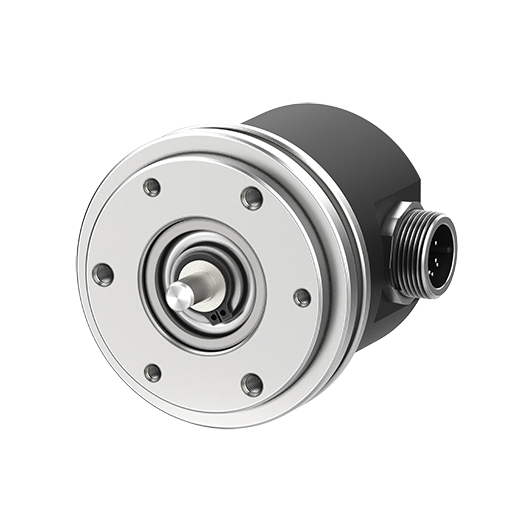

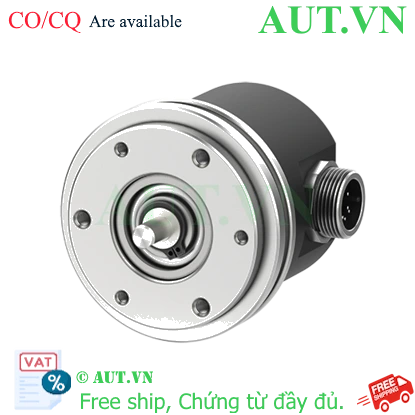

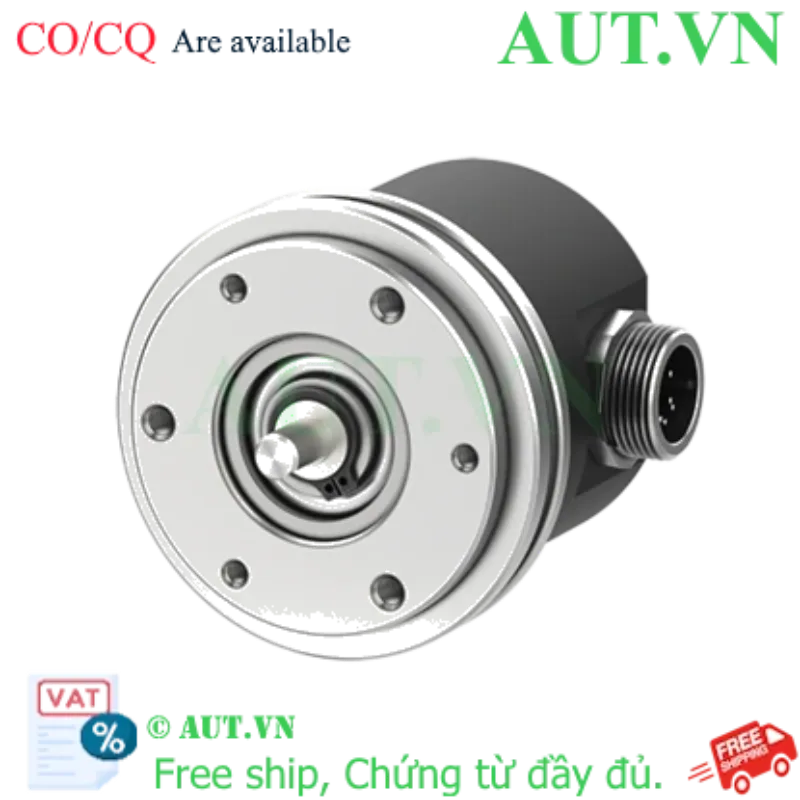

Cảm biến Encoder Autonics E58SS6-3600-3-N-24-CS 3600 P/R NPN Chính Hãng

  • Model: E58SS6-3600-3-N-24-CS
  • Độ phân giải: 3600 xung/vòng (P/R)
  • Ngõ ra: NPN Open Collector (Pha A, B, Z)
  • Nguồn cấp: 12-24VDC
  • Đường kính trục: Ø6mm
  • Chuẩn bảo vệ: IP50
nhà chế tạo: Autonics
SKU: E58SS6-3600-3-N-24-CS
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SS6-3600-3-N-24-CS

Cảm biến Encoder Autonics E58SS6-3600-3-N-24-CS là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng encoder tăng dần (incremental encoder) phổ biến của Autonics. Với độ phân giải lên đến 3600 xung/vòng, sản phẩm này cung cấp khả năng phản hồi vị trí và tốc độ cực kỳ chi tiết, giúp tối ưu hóa hiệu suất cho các hệ thống điều khiển tự động hóa công nghiệp.

Sản phẩm được thiết kế với ngõ ra NPN Open Collector, dễ dàng tương thích với hầu hết các bộ điều khiển PLC và bộ đếm tốc độ hiện nay trên thị trường. Khi lựa chọn E58SS6-3600-3-N-24-CS, quý khách hàng hoàn toàn yên tâm về độ bền và sự ổn định trong môi trường vận hành công nghiệp khắt khe.

Điểm nổi bật của sản phẩm

  • Độ chính xác vượt trội: Độ phân giải 3600 P/R cho phép kiểm soát vị trí cực kỳ chi tiết.
  • Tần số đáp ứng cao: Lên đến 300kHz, đảm bảo truyền tín hiệu thời gian thực không bị trễ.
  • Thiết kế bền bỉ: Vỏ kim loại chắc chắn, chuẩn bảo vệ IP50, hoạt động ổn định trong dải nhiệt độ từ -10 đến 70℃.
  • Lắp đặt dễ dàng: Trục Ø6mm tiêu chuẩn, đi kèm khớp nối và giá đỡ, giúp rút ngắn thời gian triển khai.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị chi tiết
Mã sản phẩm (SKU)E58SS6-3600-3-N-24-CS
Hãng sản xuấtAutonics
Độ phân giải3600 P/R (xung/vòng)
Ngõ ra điều khiểnNPN Open Collector (Mạch thu hở)
Pha ngõ raA, B, Z
Nguồn cấp12-24VDC ±5%
Đường kính trụcØ6mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiGiắc cắm xuyên tâm
Tiêu chuẩn bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Phụ kiện đi kèmKhớp nối Ø6mm, giá đỡ

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng E58SS6-3600-3-N-24-CS

  • Nâng cao độ chính xác: Loại bỏ sai số trong đo lường vị trí, giúp sản phẩm đầu ra đồng nhất hơn.
  • Giảm thiểu thời gian dừng máy: Độ bền cao và vận hành ổn định giúp giảm chi phí bảo trì.
  • Tương thích rộng rãi: Dễ dàng tích hợp vào các hệ thống hiện có mà không cần thay đổi kết cấu lớn.
  • Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được hỗ trợ cài đặt và hướng dẫn sử dụng miễn phí.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra thiết bị: Đảm bảo Encoder không bị hư hỏng vật lý và khớp nối phù hợp với trục động cơ/máy.
  2. Lắp đặt cơ khí: Sử dụng giá đỡ đi kèm để cố định Encoder. Gắn khớp nối Ø6mm vào trục máy và trục Encoder, đảm bảo đồng tâm để tránh rung lắc.
  3. Đấu nối điện: Kết nối nguồn 12-24VDC vào chân cấp nguồn. Đấu nối các pha A, B, Z vào ngõ vào tốc độ cao của PLC (lưu ý sử dụng điện trở kéo lên cho ngõ ra NPN).
  4. Cấu hình PLC: Thiết lập bộ đếm (Counter) trong PLC tương ứng với 3600 xung/vòng để tính toán quãng đường hoặc tốc độ.
  5. Vận hành thử: Quay trục chậm để kiểm tra chiều xung (A dẫn trước B hoặc ngược lại) và điều chỉnh trong phần mềm nếu cần.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

  • Máy CNC: Đo vị trí trục X, Y, Z để điều khiển chính xác tọa độ gia công.
  • Hệ thống băng tải: Đo tốc độ băng tải và định vị sản phẩm trên dây chuyền đóng gói.
  • Cánh tay Robot: Kiểm soát góc quay của các khớp nối cơ khí.
  • Máy quấn màng/giấy: Kiểm soát chiều dài vật liệu quấn chính xác.

Câu hỏi thường gặp (FAQ)

1. Encoder E58SS6-3600-3-N-24-CS là loại gì?
Đây là Encoder tăng dần (Incremental Encoder) với ngõ ra NPN Open Collector, độ phân giải 3600 xung/vòng.

2. Sự khác biệt giữa ngõ ra NPN và PNP là gì?
Ngõ ra NPN sẽ kéo tín hiệu xuống mức 0V (GND) khi kích hoạt, trong khi PNP sẽ đẩy lên mức nguồn (VCC). Bạn cần chọn loại phù hợp với ngõ vào của PLC.

3. Tôi có thể dùng nguồn 5V cho sản phẩm này không?
Không, sản phẩm này yêu cầu nguồn cấp từ 12-24VDC. Sử dụng sai điện áp sẽ gây hỏng thiết bị.

4. Độ phân giải 3600 P/R nghĩa là gì?
Nghĩa là khi trục Encoder quay hết một vòng (360 độ), thiết bị sẽ phát ra 3600 xung điện.

5. Pha Z trong Encoder dùng để làm gì?
Pha Z phát ra một xung duy nhất mỗi vòng quay, thường được dùng để xác định điểm gốc (Home) của máy.

6. Chuẩn IP50 có chống nước không?
IP50 chỉ chống bụi cơ bản, không chống nước. Vui lòng lắp đặt ở nơi khô ráo, tránh tia nước trực tiếp.

7. Tại sao tôi cần dùng khớp nối khi lắp đặt?
Khớp nối giúp bù sai lệch đồng tâm giữa trục máy và trục Encoder, tránh gây áp lực lên vòng bi, giúp tăng tuổi thọ sản phẩm.

8. Tần số 300kHz có ý nghĩa gì?
Đây là tốc độ truyền tín hiệu tối đa. Nếu bạn quay quá nhanh khiến tần số vượt 300kHz, PLC có thể bỏ sót xung.

9. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam khi mua tại AUT VN.

10. Tôi có thể thay thế bằng mã E58SS6-1000-3-N-24-CS không?
Có thể về mặt vật lý, nhưng bạn phải thay đổi thông số cài đặt trong PLC vì độ phân giải thay đổi từ 3600 xuống 1000 P/R.

11. AUT VN có hỗ trợ cài đặt không?
Có, AUT VN miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng cho khách hàng.

12. Làm sao để biết Encoder đang hoạt động bình thường?
Bạn có thể dùng máy hiện sóng (Oscilloscope) hoặc bộ đếm xung tốc độ cao để kiểm tra tín hiệu pha A, B, Z khi quay trục.
