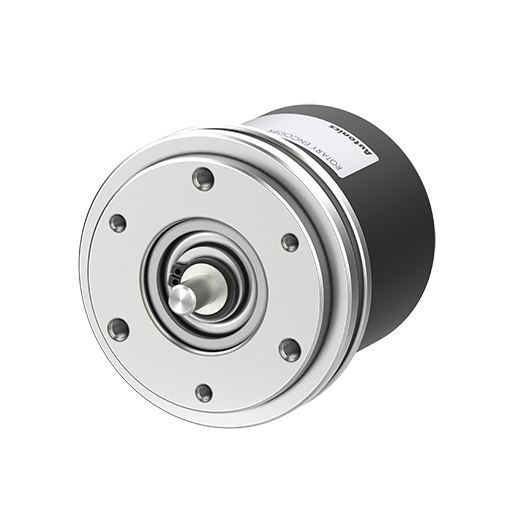

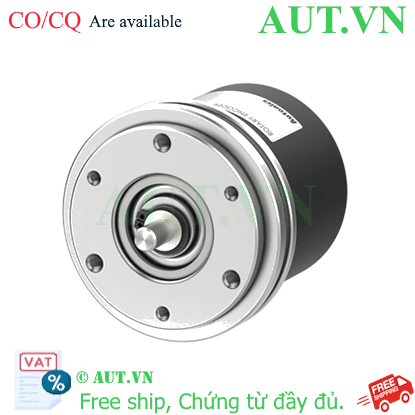

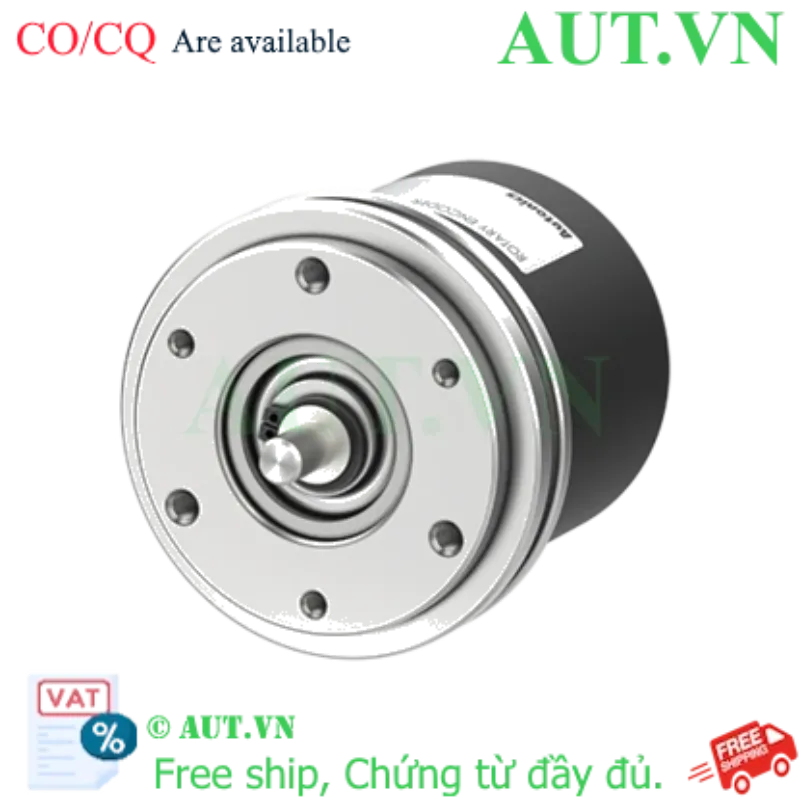

Cảm biến Encoder Autonics E58SS6-3600-3-T-5-CR | 3600 P/R, 5VDC, Totem Pole

  • Độ phân giải: 3600 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Totem pole (Pha A, B, Z)
  • Đường kính trục: Ø6mm
  • Tần số đáp ứng tối đa: 300kHz
nhà chế tạo: Autonics
SKU: E58SS6-3600-3-T-5-CR
Giá cũ: 4.446.900 ₫
3.557.520 ₫

Giới thiệu về Cảm biến Encoder Autonics E58SS6-3600-3-T-5-CR

Cảm biến Encoder Autonics E58SS6-3600-3-T-5-CR là thiết bị đo lường tốc độ và vị trí góc quay chính xác cao, được thiết kế để đáp ứng các yêu cầu khắt khe trong công nghiệp tự động hóa. Với độ phân giải 3600 xung/vòng và ngõ ra dạng Totem pole, sản phẩm đảm bảo tín hiệu truyền tải ổn định, giảm nhiễu, giúp hệ thống điều khiển vận hành mượt mà và chính xác tuyệt đối.

Điểm nổi bật của sản phẩm

  • Độ chính xác cao: Độ phân giải 3600 P/R cho phép kiểm soát vị trí chi tiết đến từng góc nhỏ.
  • Tín hiệu ổn định: Ngõ ra Totem pole giúp tăng khả năng chống nhiễu và tương thích tốt với nhiều loại PLC/Controller.
  • Thiết kế bền bỉ: Tiêu chuẩn bảo vệ IP50, vận hành ổn định trong môi trường công nghiệp từ -10 đến 70℃.
  • Lắp đặt dễ dàng: Trục Ø6mm tiêu chuẩn đi kèm khớp nối và giá đỡ, tối ưu thời gian triển khai.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị chi tiết
Mã sản phẩm (SKU)E58SS6-3600-3-T-5-CR
Hãng sản xuấtAutonics
Độ phân giải3600 P/R
Nguồn cấp5VDC ±5% (Sóng P-P: max. 5%)
Ngõ ra điều khiểnTotem pole
Pha ngõ raA, B, Z
Đường kính ngoài trụcØ6mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (max. 0.00392N.m)
Cấu trúc bảo vệIP50
Nhiệt độ vận hành -10 đến 70℃ (Bảo quản: -25 đến 85℃)
Độ ẩm xung quanh35 đến 85%RH (Bảo quản: 35 đến 90%RH)
Trọng lượngXấp xỉ 315g (Thiết bị: 205g)
Chiều dài tổng thể74mm

Lợi ích khi sử dụng Encoder Autonics E58SS6-3600-3-T-5-CR

  • Tối ưu hóa quy trình: Giảm thiểu sai số trong đo lường, nâng cao chất lượng sản phẩm đầu ra.
  • Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt, giảm thời gian dừng máy (downtime).
  • Tin cậy tuyệt đối: Thương hiệu Autonics dẫn đầu về cảm biến, đảm bảo tính đồng nhất và chính xác.
  • Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được miễn phí hỗ trợ cài đặt và sử dụng.

Hướng dẫn sử dụng (How to)

  1. Kiểm tra nguồn điện: Đảm bảo nguồn cấp đúng 5VDC ±5% để tránh làm hỏng mạch nội bộ của encoder.
  2. Lắp đặt cơ khí: Sử dụng khớp nối Ø6mm đi kèm để kết nối trục encoder với trục máy, đảm bảo đồng tâm để tránh rung lắc.
  3. Đấu nối dây: Kết nối các pha A, B, Z và nguồn cấp theo đúng sơ đồ chân của hãng Autonics.
  4. Cấu hình PLC: Thiết lập bộ đếm xung trong PLC tương ứng với độ phân giải 3600 P/R để tính toán vị trí/tốc độ.
  5. Kiểm tra vận hành: Quay trục chậm để kiểm tra tín hiệu xung ngõ ra trước khi vận hành ở tốc độ cao (tối đa 5000rpm).

Sản phẩm tương đương và liên quan

Nếu quý khách cần độ phân giải khác hoặc tùy chọn kết nối khác, có thể tham khảo:

Ứng dụng thực tế (Application)

  • Máy đóng gói: Kiểm soát chiều dài màng phim, định vị vị trí cắt.
  • Máy CNC/Robot: Đo góc quay của motor servo, định vị cánh tay robot.
  • Hệ thống băng tải: Đo tốc độ băng tải, đếm sản phẩm đi qua.
  • Máy dệt/in: Đồng bộ hóa tốc độ các trục quay để đảm bảo hoa văn chính xác.

Câu hỏi thường gặp (FAQ)

1. E58SS6-3600-3-T-5-CR là loại encoder gì?
Đây là encoder xoay (rotary encoder) tăng phân, độ phân giải 3600 xung/vòng, nguồn 5VDC, ngõ ra Totem pole.

2. Độ phân giải 3600 P/R nghĩa là gì?
Nghĩa là khi trục encoder quay hết 1 vòng (360 độ), thiết bị sẽ phát ra 3600 xung điện.

3. Ngõ ra Totem pole khác gì với Open Collector?
Totem pole có khả năng đẩy và kéo tín hiệu mạnh hơn, tốc độ đáp ứng nhanh hơn và thường không cần điện trở kéo lên (pull-up resistor) bên ngoài.

4. Tôi có thể dùng nguồn 12V hoặc 24V cho sản phẩm này không?
Không. Sản phẩm này yêu cầu nguồn cấp chính xác 5VDC ±5%. Dùng nguồn cao hơn sẽ gây cháy thiết bị.

5. Trục Ø6mm có phổ biến không?
Có, đây là kích thước trục tiêu chuẩn cho nhiều loại máy công nghiệp, dễ dàng tìm thấy khớp nối thay thế.

6. Sản phẩm có chống nước không?
Tiêu chuẩn IP50 bảo vệ chống bụi xâm nhập nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

7. Tốc độ quay tối đa là bao nhiêu?
Tốc độ quay cho phép tối đa là 5000 vòng/phút (rpm).

8. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.

9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.

10. Tôi cần mua khớp nối cho encoder này, AUT VN có bán không?
Có, chúng tôi cung cấp đầy đủ phụ kiện khớp nối Ø6mm và giá đỡ phù hợp.

11. Pha Z trong ngõ ra A, B, Z có tác dụng gì?
Pha Z (Index pulse) phát ra 1 xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) của hệ thống.

12. Làm sao để phân biệt hàng chính hãng Autonics?
Quý khách nên mua tại các nhà phân phối uy tín như AUT VN, kiểm tra tem nhãn, số series và yêu cầu cung cấp CO/CQ.

Nguồn tham khảo: Autonics Official Website
