Tiêu chuẩn IP50 có ý nghĩa gì?

IP50 bảo vệ thiết bị khỏi sự xâm nhập của bụi bẩn nhưng không có khả năng chống nước. Cần tránh lắp đặt nơi có độ ẩm cao hoặc nước nhỏ giọt.

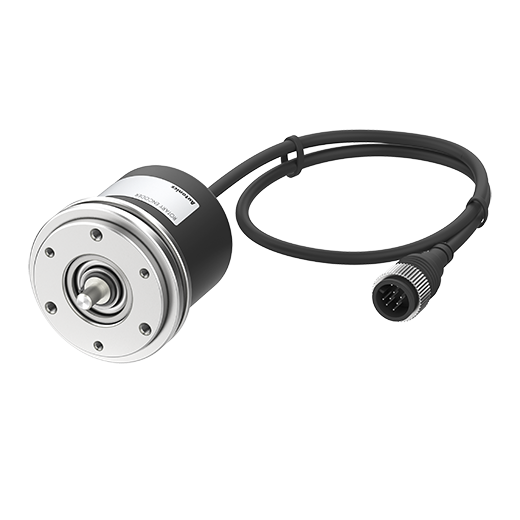

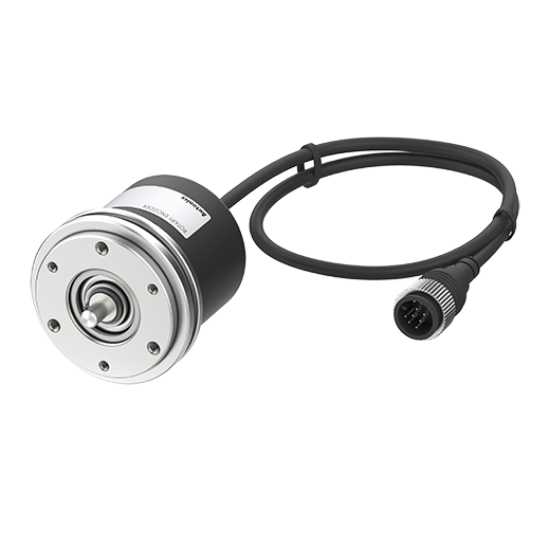

Encoder Autonics E58SS6-5000-6-L-5-C | 5000 Xung, Line Driver, Trục 6mm

Độ phân giải cực cao: 5000 xung/vòng (PPR) cho phép kiểm soát vị trí chính xác tuyệt đối.
Ngõ ra Line Driver (TTL): Khả năng chống nhiễu vượt trội, truyền tín hiệu ổn định ở khoảng cách xa.
Nguồn cấp chuẩn: 5VDC ±5%, lý tưởng cho các hệ thống điều khiển tốc độ cao.
Thiết kế trục Ø6mm: Kích thước tiêu chuẩn, dễ dàng lắp đặt và thay thế.
Hàng chính hãng: Cam kết chất lượng từ Autonics, phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: E58SS6-5000-6-L-5-C

Tải xuống mẫu

Giá cũ: 5.329.650 ₫

Giá bán: 4.263.720 ₫

Cảm biến Encoder Autonics E58SS6-5000-6-L-5-C: Giải Pháp Đo Lường Vòng Quay Độ Chính Xác Cao

Trong các hệ thống tự động hóa công nghiệp đòi hỏi sự khắt khe về độ chính xác, việc lựa chọn một cảm biến phản hồi vị trí chuẩn xác là yếu tố quyết định. Encoder Autonics E58SS6-5000-6-L-5-C là dòng cảm biến xoay tăng (Incremental Encoder) cao cấp, được thiết kế để cung cấp phản hồi vị trí với độ phân giải lên đến 5000 xung/vòng. Đặc biệt, với ngõ ra Line Driver, sản phẩm giải quyết triệt để bài toán nhiễu tín hiệu trong môi trường nhà máy nhiều thiết bị điện từ.

Điểm Nổi Bật Của Sản Phẩm

Độ phân giải siêu mịn: Với 5000 P/R, thiết bị giúp chia nhỏ vòng quay thành hàng ngàn điểm cực nhỏ, hỗ trợ điều khiển vị trí và tốc độ đến mức tối ưu.
Công nghệ Line Driver chống nhiễu: Khác với ngõ ra Open Collector thông thường, Line Driver sử dụng tín hiệu vi sai giúp triệt tiêu nhiễu điện từ (EMI), đảm bảo dữ liệu truyền về PLC luôn trung thực.
Độ bền cơ học cao: Vỏ kim loại chắc chắn cùng trục Ø6mm bền bỉ, chịu được cường độ làm việc liên tục trong môi trường công nghiệp.
Tần số đáp ứng nhanh: Khả năng xử lý lên đến 300kHz, đáp ứng hoàn hảo cho các ứng dụng máy móc chạy tốc độ cao.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Encoder Autonics E58SS6-5000-6-L-5-C
Model	E58SS6-5000-6-L-5-C
Độ phân giải (Resolution)	5000 P/R (Xung/Vòng)
Ngõ ra (Output Type)	Line Driver (TTL)
Nguồn cấp (Supply Voltage)	5VDC ±5%
Pha ngõ ra (Output Phase)	A, /A, B, /B, Z, /Z
Đường kính trục (Shaft Diameter)	Ø6mm
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Mô-men khởi động (Starting Torque)	Max. 40gf.cm (0.00392N.m)
Tiêu chuẩn bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Kiểu kết nối	Giắc cắm cáp trục

Lợi Ích Khi Sử Dụng Encoder Autonics E58SS6

Tối ưu hóa quy trình: Độ chính xác cao giúp giảm thiểu sai số trong các quá trình cắt, đóng gói, giúp nâng cao chất lượng sản phẩm đầu ra.
Giảm chi phí bảo trì: Linh kiện chính hãng Autonics có tuổi thọ cao, hoạt động ổn định giúp giảm thiểu thời gian dừng máy (downtime) ngoài ý muốn.
Dễ dàng tích hợp: Thiết kế chuẩn công nghiệp giúp tương thích tốt với các bộ điều khiển Servo, PLC và biến tần phổ biến trên thị trường.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1: Kiểm tra trục: Sử dụng thước kẹp kiểm tra đường kính trục động cơ. Phải đảm bảo trục máy là Ø6mm để sử dụng khớp nối phù hợp, tránh làm hỏng trục Encoder.
Bước 2: Lắp đặt cơ khí: Sử dụng giá đỡ (bracket) đi kèm để cố định thân Encoder. Đảm bảo Encoder được lắp thẳng hàng với trục máy để tránh rung lắc.
Bước 3: Đấu nối nguồn: Kết nối nguồn 5VDC vào đúng cực (+/-). Lưu ý: Tuyệt đối không cấp nguồn 12V hoặc 24V vì sẽ gây cháy mạch ngay lập tức.
Bước 4: Kết nối tín hiệu: Nối các cặp tín hiệu A, /A, B, /B, Z, /Z vào các đầu vào High-Speed Counter trên PLC để tận dụng tối đa khả năng chống nhiễu của Line Driver.
Bước 5: Kiểm tra vận hành: Chạy thử ở tốc độ thấp, kiểm tra chiều quay và đếm xung trên màn hình điều khiển trước khi đưa vào sản xuất chính thức.

Sản Phẩm Thường Sử Dụng Chung (isRelatedTo)

Khớp nối linh hoạt (Flexible Coupling) Ø6mm: Giúp giảm chấn và bù sai lệch tâm trục.
Bộ nguồn DC 5V ổn định: Đảm bảo dòng điện cấp cho Encoder luôn chuẩn xác.
PLC tốc độ cao (Siemens, Mitsubishi, Omron): Thiết bị xử lý tín hiệu xung từ Encoder.
Cáp tín hiệu chống nhiễu (Shielded Cable): Bảo vệ tối đa tín hiệu truyền dẫn từ Encoder về tủ điện.

Ứng Dụng Thực Tế (Application)

Máy đóng gói bao bì: Đo chính xác chiều dài màng phim để cắt đúng vị trí.
Hệ thống băng tải thông minh: Kiểm soát tốc độ và đếm số lượng sản phẩm trên chuyền.
Máy CNC & Robot: Phản hồi vị trí góc quay cực kỳ chính xác cho các trục chuyển động.
Ngành dệt may: Điều phối tốc độ cuộn vải, đo độ dài sợi không sai lệch.

Câu Hỏi Thường Gặp (FAQ)

1. Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?
Line Driver sử dụng cặp tín hiệu vi sai, giúp tự triệt tiêu nhiễu điện từ trong quá trình truyền tải. Điều này cực kỳ quan trọng khi dây tín hiệu dài hoặc đặt gần động cơ công suất lớn.

2. Độ phân giải 5000 xung có ý nghĩa gì?
Nghĩa là trong 1 vòng quay, Encoder sẽ gửi về 5000 xung. Số xung càng lớn, khả năng chia nhỏ góc quay càng mịn, giúp máy móc định vị chính xác hơn.

3. Tôi có thể dùng nguồn 24V cho model này không?
Không. Model E58SS6-5000-6-L-5-C yêu cầu nguồn 5VDC. Cấp sai nguồn sẽ làm hỏng thiết bị ngay lập tức.

4. Tiêu chuẩn IP50 bảo vệ thiết bị khỏi những gì?
IP50 bảo vệ thiết bị khỏi bụi bẩn xâm nhập. Tuy nhiên, nó không có khả năng chống nước, vì vậy tránh lắp đặt ở nơi có nước nhỏ giọt hoặc độ ẩm cực cao.

5. Làm sao để kiểm tra Encoder có hoạt động không?
Bạn có thể dùng máy hiện sóng (Oscilloscope) để kiểm tra dạng sóng xung hoặc xem tín hiệu xung có nhảy trên màn hình PLC khi quay trục hay không.

6. Tại sao cần phải dùng khớp nối khi lắp đặt?
Khớp nối giúp bù đắp các sai lệch về độ đồng tâm giữa trục Encoder và trục máy, tránh hiện tượng quá tải lên vòng bi gây hỏng Encoder.

7. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics và chính sách của AUT VN.

8. AUT VN có cung cấp đầy đủ giấy tờ CO/CQ không?
Có, chúng tôi cung cấp đầy đủ chứng chỉ CO/CQ để khách hàng yên tâm về nguồn gốc hàng chính hãng.

9. Tôi muốn mua số lượng lớn cho dự án thì làm thế nào?
Quý khách vui lòng liên hệ Hotline 0968.053.025 để nhận báo giá chiết khấu tốt nhất dành riêng cho dự án.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ hướng dẫn đấu nối và xử lý sự cố từ xa hoặc tại công trình.

Nguồn tham khảo: Autonics Official Website
