Tôi có cần lắp thêm điện trở kéo lên không?

Với ngõ ra Totem Pole, bạn không cần lắp thêm điện trở kéo lên vì thiết bị đã tự tạo mức điện áp cao.

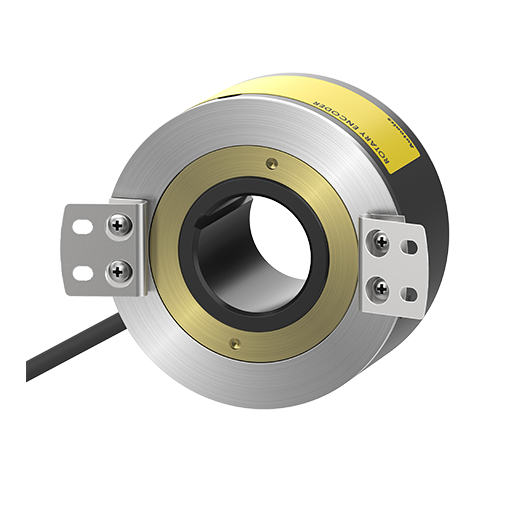

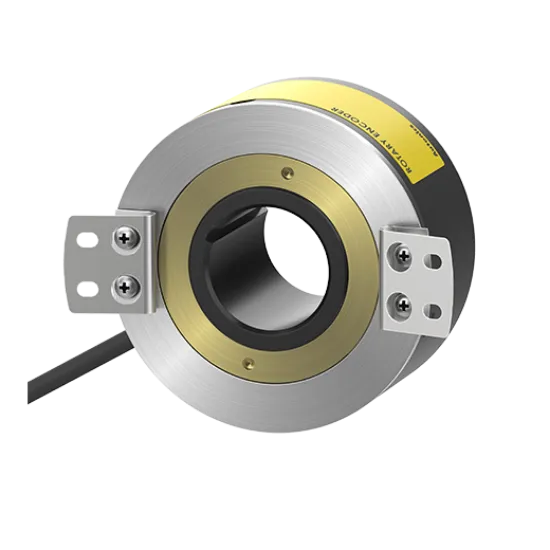

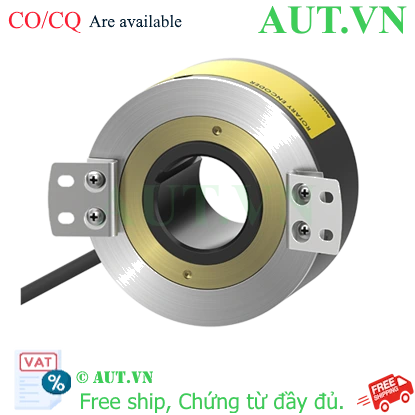

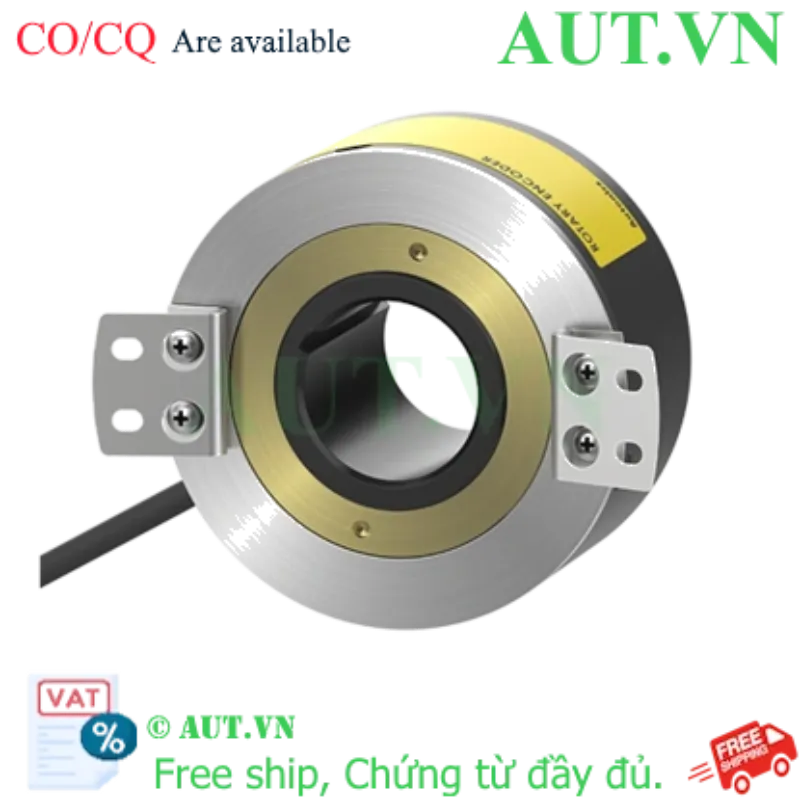

Encoder Autonics E80H30-1024-3-T-24 | Trục Rỗng 30mm, 1024 Xung, Ngõ Ra Totem Pole

Độ phân giải cao: 1024 xung/vòng (P/R) giúp kiểm soát vị trí và tốc độ cực kỳ chính xác.
Thiết kế trục rỗng (Hollow Shaft): Đường kính 30mm, lắp trực tiếp lên trục máy, tối ưu không gian và giảm rung chấn.
Công nghệ Totem Pole: Ngõ ra mạnh mẽ, khả năng chống nhiễu điện từ (EMI) vượt trội, truyền tín hiệu xa ổn định.
Vận hành bền bỉ: Tần số đáp ứng 200kHz, nguồn 12-24VDC, đạt chuẩn bảo vệ IP50 cho môi trường công nghiệp.
Hàng chính hãng tại AUT VN: Cam kết 100% Autonics, đầy đủ CO/CQ và bảo hành chuyên sâu.

nhà chế tạo: Autonics

SKU: E80H30-1024-3-T-24

Tải xuống mẫu

Giá cũ: 5.997.840 ₫

Giá bán: 5.371.200 ₫

Encoder Autonics E80H30-1024-3-T-24: Giải Pháp Đo Lường Vòng Quay Chính Xác Cao

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác vị trí và tốc độ quay của trục máy là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Encoder Autonics E80H30-1024-3-T-24 là dòng cảm biến đo vòng quay (Incremental Rotary Encoder) cao cấp, được thiết kế để mang lại sự ổn định tuyệt đối ngay cả trong môi trường công nghiệp khắc nghiệt nhất.

Điểm khác biệt cốt lõi của model này nằm ở thiết kế trục rỗng (Hollow Shaft) phi 30mm. Thay vì phải sử dụng các khớp nối cơ khí trung gian dễ gây sai số do độ rơ, E80H30 cho phép lắp đặt trực tiếp lên trục máy. Điều này giúp triệt tiêu rung chấn, tối ưu không gian lắp đặt và cung cấp phản hồi dữ liệu trung thực nhất về bộ điều khiển.

Điểm nổi bật của Encoder Autonics E80H30-1024-3-T-24

Độ phân giải 1024 P/R: Chia nhỏ một vòng quay thành 1024 xung, cho phép theo dõi chuyển động với độ chi tiết cực cao, lý tưởng cho các ứng dụng định vị chính xác.
Ngõ ra Totem Pole mạnh mẽ: Cơ chế đẩy-kéo tín hiệu chủ động giúp tăng cường khả năng truyền dẫn đường dài và loại bỏ nhiễu điện từ từ biến tần hoặc động cơ lớn.
Tốc độ đáp ứng cực nhanh: Với tần số lên đến 200kHz, thiết bị đảm bảo không xảy ra hiện tượng mất xung ngay cả khi máy vận hành ở tốc độ cao.
Kết cấu cơ khí bền bỉ: Vỏ hợp kim cao cấp, đạt chuẩn bảo vệ IP50, chịu được các tác động rung động mạnh mẽ trong nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	E80H30-1024-3-T-24
Loại Encoder	Incremental Rotary Encoder (Trục rỗng)
Độ phân giải (Resolution)	1024 xung/vòng (P/R)
Đường kính trục rỗng (Shaft Size)	30 mm
Kiểu ngõ ra (Output Phase)	Totem Pole (A, B, Z)
Điện áp nguồn cấp (Power Supply)	12-24VDC ±5%
Tần số đáp ứng tối đa (Max Response Frequency)	200 kHz
Dòng điện tiêu thụ (Current Consumption)	≤ 80 mA
Cấp bảo vệ (Protection Class)	IP50
Trọng lượng	~ 560g

Nguồn tham khảo: Autonics Official Website.

Lợi ích khi đầu tư Encoder E80H30 từ AUT VN

Khi lựa chọn sản phẩm từ AUT VN, quý khách hàng sẽ nhận được những giá trị vượt trội về cả kỹ thuật lẫn kinh tế:

Giảm chi phí bảo trì: Thiết kế trục rỗng loại bỏ khớp nối, giúp giảm mài mòn cơ khí và hạn chế tối đa thời gian dừng máy (downtime).
Nâng cao chất lượng thành phẩm: Độ chính xác 1024 P/R giúp giảm thiểu sai số vị trí, từ đó hạ thấp tỷ lệ hàng lỗi (NG).
Lắp đặt nhanh chóng: Tiết kiệm thời gian căn chỉnh cho kỹ sư nhờ thiết kế lắp trực tiếp lên trục.
Vận hành tin cậy 24/7: Công nghệ chống nhiễu Totem Pole giúp hệ thống luôn ổn định, tránh lỗi tín hiệu gây dừng máy đột ngột.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Kiểm tra tương thích: Đảm bảo đường kính trục máy đúng 30mm và nguồn cấp điện nằm trong dải 12-24VDC.
Bước 2 - Lắp đặt cơ khí: Luồn trục máy xuyên qua lỗ trục rỗng của Encoder. Sử dụng vít cố định (set screw) siết chặt để đảm bảo không bị trượt khi quay.
Bước 3 - Đấu nối điện: Kết nối dây nguồn Vcc (+) và 0V (-). Đấu dây tín hiệu A, B, Z vào ngõ vào tốc độ cao (High-speed counter) của PLC.
Bước 4 - Hiệu chuẩn: Cấp nguồn, kiểm tra giá trị xung trên PLC. Nếu chiều đếm ngược, hãy hoán đổi vị trí dây tín hiệu A và B.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống vận hành đồng bộ, Encoder E80H30 thường được kết hợp cùng:

PLC Công nghiệp: Mitsubishi (FX, Q Series), Siemens S7-1200/1500, Omron, LS.
Bộ đếm xung Autonics: Các dòng Counter hiển thị trực tiếp giá trị vòng quay.
Biến tần (Inverter): Sử dụng làm tín hiệu phản hồi (Feedback) cho điều khiển vòng kín.
Động cơ giảm tốc: Phù hợp với các dòng động cơ có trục chuẩn 30mm.

Ứng dụng thực tế (PropertyValue)

Ngành bao bì & In ấn: Đo chiều dài màng phim, định vị điểm cắt, điều khiển máy đóng gói.
Gia công cơ khí CNC: Kiểm soát góc quay và vị trí trong máy phay, máy tiện, máy cắt laser.
Hệ thống Logistics: Băng tải phân loại sản phẩm, hệ thống kho tự động AS/RS.
Robot công nghiệp: Giám sát vị trí các khớp nối cánh tay robot với độ chính xác cao.

Câu hỏi thường gặp (FAQ)

1. Encoder E80H30-1024-3-T-24 sử dụng nguồn điện nào?
Thiết bị hoạt động ổn định với dải điện áp từ 12-24VDC, tương thích hoàn hảo với các bộ nguồn công nghiệp.

2. Tại sao nên chọn ngõ ra Totem Pole thay vì NPN/PNP?
Totem Pole cung cấp tín hiệu đẩy-kéo chủ động, giúp tín hiệu mạnh hơn, truyền đi xa hơn và chống nhiễu cực tốt trong môi trường có nhiều biến tần.

3. Tôi có thể lắp encoder này cho trục 28mm hoặc 32mm không?
Không. Model này được thiết kế chính xác cho trục 30mm. Vui lòng liên hệ AUT VN để được tư vấn size trục phù hợp.

4. Ưu điểm lớn nhất của trục rỗng so với trục đặc là gì?
Trục rỗng cho phép lắp trực tiếp lên trục máy, loại bỏ hoàn toàn khớp nối, giúp giảm rung chấn và sai số cơ khí.

5. Độ phân giải 1024 xung/vòng có ý nghĩa gì?
Nghĩa là một vòng quay 360 độ sẽ phát ra 1024 xung, giúp bạn đo được vị trí với độ chi tiết khoảng 0.35 độ mỗi xung.

6. Mua hàng tại AUT VN có đảm bảo chính hãng không?
Chắc chắn có. AUT VN cam kết cung cấp hàng Autonics chính hãng 100%, đầy đủ chứng chỉ CO/CQ.

7. Tôi có cần lắp thêm điện trở kéo lên (pull-up resistor) không?
Không cần. Với ngõ ra Totem Pole, thiết bị đã tự tạo mức điện áp cao cho tín hiệu.

8. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Autonics thông qua đơn vị phân phối AUT VN.

9. Làm sao để thay đổi chiều đếm xung trên PLC?
Bạn chỉ cần hoán đổi vị trí hai dây tín hiệu A và B khi đấu nối vào PLC.

10. Tần số đáp ứng 200kHz có quan trọng không?
Rất quan trọng, nó đảm bảo encoder không bị mất xung khi máy chạy ở tốc độ cao, giữ dữ liệu luôn chính xác.

11. Thiết bị này có chịu được nước không?
Chuẩn IP50 chỉ bảo vệ chống bụi. Nếu dùng trong môi trường ẩm ướt, cần lắp thêm vỏ bảo vệ chuyên dụng.

12. Thời gian giao hàng tại AUT VN là bao lâu?
Chúng tôi luôn sẵn hàng và tối ưu quy trình để giao hàng nhanh nhất cho khách hàng toàn quốc.
