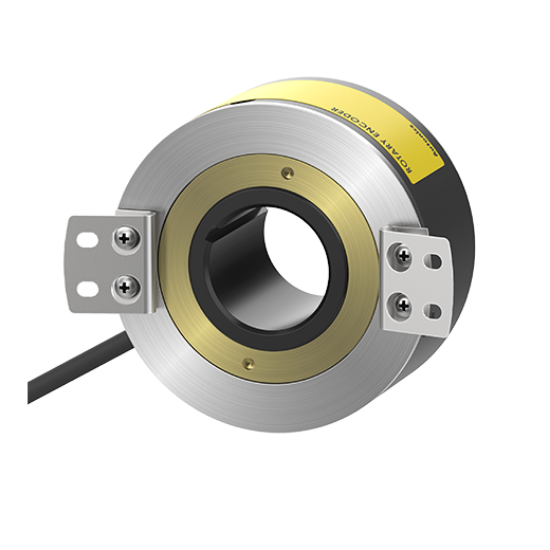

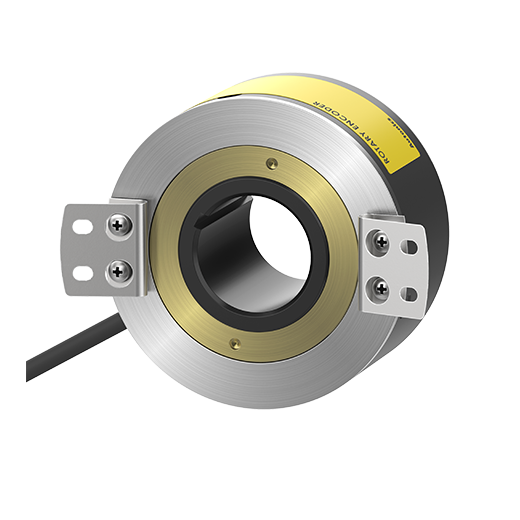

Encoder Autonics E80H32-1024-3-T-24 | Trục Rỗng 32mm, 1024 PPR, Ngõ Ra Totem Pole

Thiết kế trục rỗng Ø32mm: Lắp trực tiếp lên trục máy, tiết kiệm không gian và loại bỏ khớp nối cơ khí.
Độ phân giải cao 1024 PPR: Cung cấp phản hồi vị trí và tốc độ cực kỳ chính xác cho hệ thống tự động hóa.
Ngõ ra Totem Pole: Tín hiệu xung vuông ổn định, khả năng chống nhiễu điện từ vượt trội, tương thích tốt với PLC.
Hàng chính hãng Autonics: Độ bền công nghiệp cao, vận hành ổn định, phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: E80H32-1024-3-T-24

Tải xuống mẫu

Giá cũ: 5.997.840 ₫

Giá bán: 5.371.200 ₫

Giới thiệu Encoder Autonics E80H32-1024-3-T-24 chính hãng

Encoder Autonics E80H32-1024-3-T-24 là dòng cảm biến phản hồi vòng quay (Rotary Encoder) cao cấp, được thiết kế chuyên dụng cho các hệ thống điều khiển chuyển động đòi hỏi độ chính xác tuyệt đối. Với đặc điểm trục rỗng (Hollow Shaft) đường kính 32mm, sản phẩm cho phép các kỹ sư lắp đặt trực tiếp xuyên qua trục động cơ hoặc trục máy. Giải pháp này giúp loại bỏ hoàn toàn các linh kiện trung gian như khớp nối (coupling), từ đó giảm thiểu rung chấn, giảm sai số cơ khí và tối ưu hóa không gian lắp đặt.

Tại AUT VN, chúng tôi cung cấp dòng Encoder Autonics E80H series chính hãng, giúp doanh nghiệp nâng cao hiệu suất thiết bị và đảm bảo quy trình sản xuất diễn ra chính xác nhất.

Điểm nổi bật vượt trội

Độ phân giải cực cao: Với 1024 xung/vòng (PPR), thiết bị cung cấp dữ liệu phản hồi chi tiết, hỗ trợ kiểm soát vị trí và tốc độ vòng quay một cách tinh vi.
Tối ưu hóa lắp đặt: Thiết kế trục rỗng Ø32mm giúp giảm đáng kể chi phí bảo trì và lắp đặt do không cần bộ phận trung gian.
Tín hiệu mạnh mẽ & Ổn định: Ngõ ra dạng Totem Pole cung cấp xung vuông sắc nét, giúp tín hiệu truyền về bộ điều khiển trung tâm (PLC/Counter) luôn sạch và không bị nhiễu bởi môi trường công nghiệp.
Độ bền chuẩn công nghiệp: Vỏ kim loại chắc chắn, đạt tiêu chuẩn bảo vệ IP50, đảm bảo hoạt động bền bỉ trong các điều kiện nhà xưởng khắc nghiệt.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E80H32-1024-3-T-24
Loại trục	Trục rỗng (Hollow Shaft) Ø32mm
Độ phân giải	1024 xung/vòng (PPR)
Điện áp nguồn	12-24VDC ±5%
Ngõ ra tín hiệu	Totem Pole (Pha A, B, Z)
Tần số đáp ứng tối đa	200 kHz
Tốc độ quay tối đa	3600 vòng/phút
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư sản phẩm

Nâng cao chất lượng sản phẩm: Kiểm soát chính xác hành trình và tốc độ, loại bỏ sai số trong các công đoạn cắt, đóng gói hoặc định vị sản phẩm.
Tiết kiệm chi phí vận hành: Giảm thiểu sự mài mòn cơ khí nhờ thiết kế lắp trực tiếp, giúp kéo dài tuổi thọ hệ thống máy móc.
Khả năng tương thích rộng rãi: Dễ dàng tích hợp với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron mà không cần module chuyển đổi phức tạp.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Chuẩn bị trục: Kiểm tra trục máy đảm bảo đường kính chuẩn 32mm, bề mặt trục phải sạch sẽ, không có vết xước hoặc rỉ sét để đảm bảo độ bám chắc chắn.
Bước 2 - Lắp đặt cơ khí: Đưa Encoder vào trục máy, sau đó sử dụng vít hãm (set screw) siết chặt để cố định Encoder lên trục, tránh hiện tượng trượt trục khi vận hành ở tốc độ cao.
Bước 3 - Đấu nối điện: Kết nối dây nguồn (12-24VDC) và các dây tín hiệu (A, B, Z) vào PLC hoặc bộ đếm theo đúng sơ đồ kỹ thuật của hãng Autonics.
Bước 4 - Kiểm tra: Cấp nguồn và thực hiện quay trục nhẹ nhàng để kiểm tra tín hiệu xung trên màn hình bộ điều khiển, xác nhận đúng số xung (1024 PPR) và chiều quay.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu quả cao nhất, quý khách nên kết hợp Encoder Autonics E80H32 với:

Bộ đếm Autonics (Counter): Các dòng CT series để hiển thị và xử lý xung thực tế.
Bộ điều khiển PLC: Siemens S7-1200/1500, Mitsubishi FX Series, Omron CP series.
Biến tần/Servo Drive: Sử dụng làm tín hiệu phản hồi tốc độ vòng quay chính xác.

Ứng dụng thực tế (Application)

Máy đóng gói bao bì: Đo chiều dài màng bao bì và định vị điểm cắt chính xác đến từng milimet.
Hệ thống băng tải: Đồng bộ hóa tốc độ giữa các dây chuyền sản xuất tự động.
Máy CNC/Gia công cơ khí: Kiểm soát góc quay trục chính và vị trí phôi một cách tuyệt đối.
Robot công nghiệp: Cung cấp phản hồi vị trí cho các khớp nối chuyển động của cánh tay robot.

Câu hỏi thường gặp (FAQ)

1. Encoder này có dùng được nguồn 5V không?
Không, model này yêu cầu dải điện áp 12-24VDC. Việc sử dụng sai điện áp có thể gây hỏng thiết bị ngay lập tức.

2. Ngõ ra Totem Pole có ưu điểm gì so với Open Collector?
Ngõ ra Totem Pole cung cấp xung vuông có biên độ mạnh, giúp tín hiệu truyền đi xa hơn và có khả năng chống nhiễu điện từ vượt trội.

3. Tại sao tôi nên chọn loại trục rỗng thay vì trục đặc?
Trục rỗng cho phép lắp xuyên qua trục máy, giúp tiết kiệm diện tích không gian cực kỳ hiệu quả và loại bỏ hoàn toàn sai số do khớp nối gây ra.

4. Độ phân giải 1024 Ppr có ý nghĩa gì?
Nghĩa là thiết bị sẽ phát ra chính xác 1024 xung điện cho mỗi một vòng quay đầy đủ của trục.

5. Tôi có thể lắp Encoder này trong môi trường nhiều bụi không?
Với chuẩn IP50, thiết bị có khả năng chống bụi tốt. Tuy nhiên, nếu môi trường có quá nhiều dầu mỡ hoặc độ ẩm cao, bạn nên lắp thêm vỏ bảo vệ để tối ưu tuổi thọ.

6. Làm thế nào để thay đổi chiều đếm xung của Encoder?
Bạn chỉ cần tráo đổi vị trí của dây tín hiệu Pha A và Pha B khi thực hiện đấu nối vào bộ điều khiển PLC.

7. Tần số đáp ứng 200kHz có nghĩa là gì?
Đây là giới hạn tốc độ phát xung tối đa. Nếu tốc độ máy vượt quá mức khiến tần số vượt 200kHz, PLC có thể không đọc kịp tín hiệu.

8. Sản phẩm có được bảo hành chính hãng không?
Có, sản phẩm được cung cấp bởi AUT VN đảm bảo hàng chính hãng Autonics và được bảo hành theo tiêu chuẩn nhà sản xuất.

9. Tôi có thể dùng loại 512 Ppr thay thế cho model này không?
Về cơ khí là có thể, nhưng bạn bắt buộc phải lập trình lại PLC để tính toán lại quãng đường/vị trí vì độ phân giải đã thay đổi.

10. Kích thước trục 32mm có lắp được cho trục 30mm không?
Không, bạn cần sử dụng trục có đường kính chuẩn 32mm hoặc sử dụng các phụ kiện chuyển đổi chuyên dụng.
