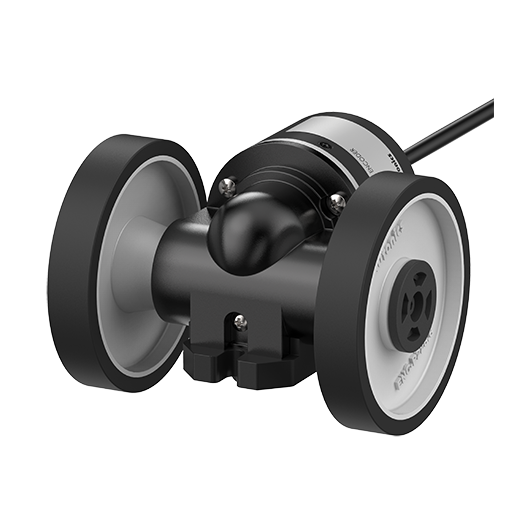

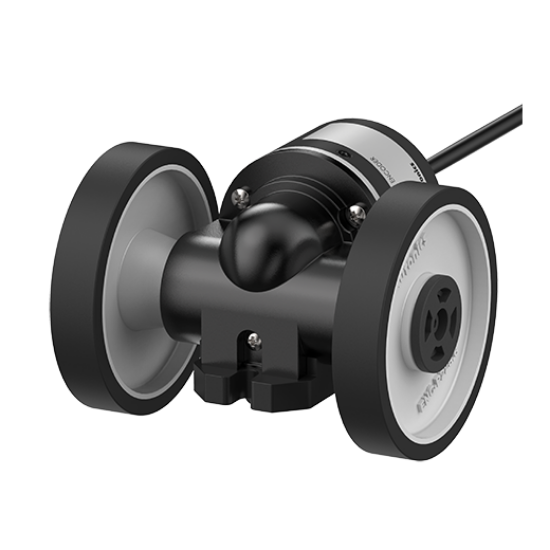

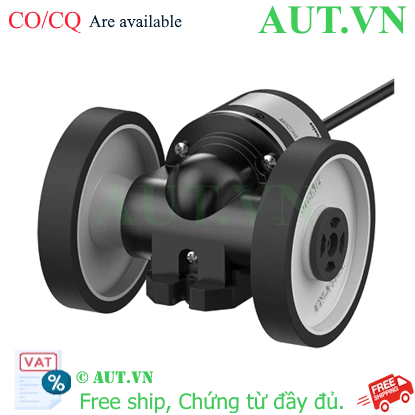

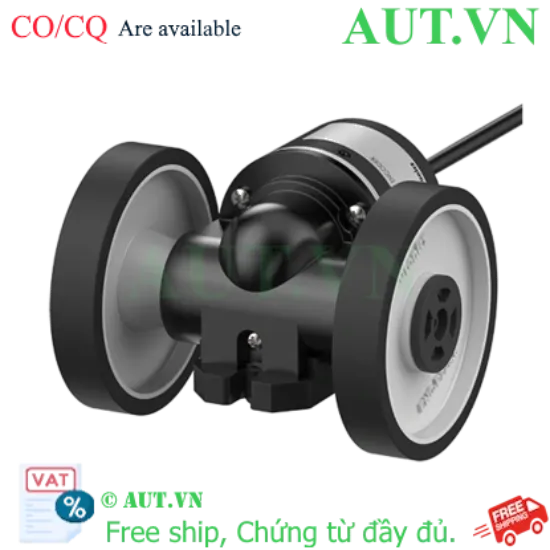

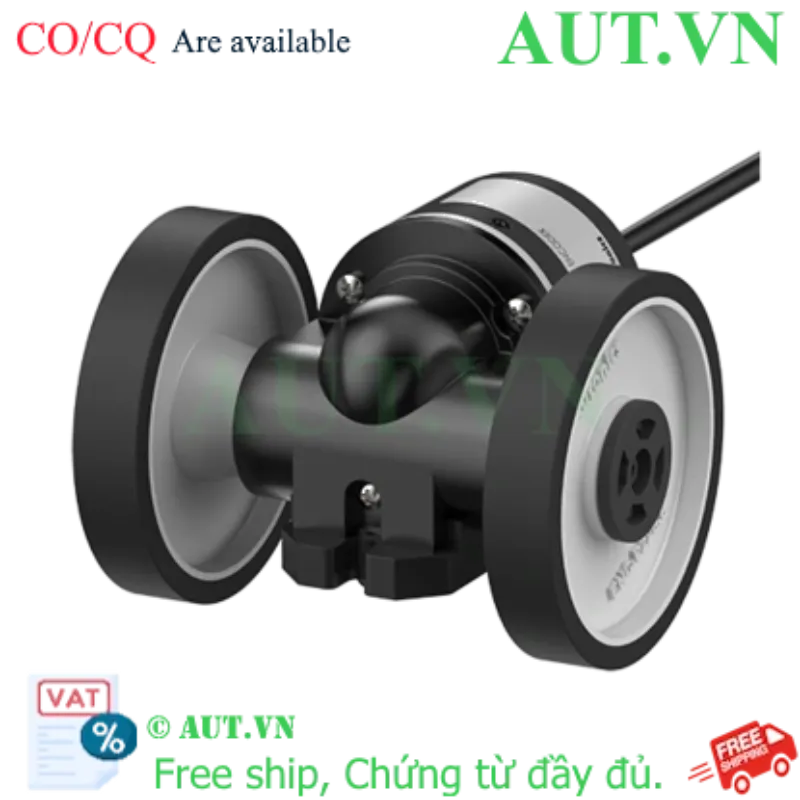

Encoder Bánh Xe Autonics ENC-1-1-T-24 | Đo Chiều Dài 1mm/Xung, Ngõ Ra Totem Pole, Chu Vi 250mm

Độ chính xác tuyệt đối: Độ phân giải chuẩn 1mm/xung với chu vi bánh xe 250mm, giúp đo lường chính xác từng milimet vật liệu di chuyển.
Ngõ ra Totem Pole mạnh mẽ: Khả năng driver tín hiệu cực tốt, truyền tín hiệu đi xa và chống nhiễu điện từ (EMI) vượt trội so với dòng NPN/PNP.
Vận hành tốc độ cao: Tần số đáp ứng lên đến 180 kHz, cho phép làm việc ổn định với băng tải tốc độ cao lên đến 5,000 vòng/phút.
Hàng chính hãng Autonics: Sản phẩm được phân phối bởi AUT VN, cam kết đầy đủ CO/CQ và bảo hành uy tín toàn quốc.

nhà chế tạo: Autonics

khả dụng: Trong kho

SKU: ENC-1-1-T-24

Tải xuống mẫu

Giá cũ: 2.948.700 ₫

Giá bán: 2.358.960 ₫

Giới thiệu Encoder bánh xe Autonics ENC-1-1-T-24

Trong các dây chuyền sản xuất tự động hóa hiện đại, việc kiểm soát chính xác chiều dài và tốc độ vật liệu là yếu tố sống còn để đảm bảo chất lượng sản phẩm đầu ra. Encoder bánh xe Autonics ENC-1-1-T-24 là dòng cảm biến đo lường tuyến tính (Incremental Encoder) chuyên dụng, giúp chuyển đổi chuyển động tịnh tiến của vật liệu thành các xung điện chính xác tuyệt đối.

Được cung cấp bởi AUT VN, model ENC-1-1-T-24 là giải pháp tối ưu cho các kỹ sư khi cần một thiết bị đo lường có độ tin cậy cao, khả năng chống nhiễu mạnh mẽ và dễ dàng tích hợp vào mọi hệ thống PLC công nghiệp phổ biến hiện nay.

Điểm nổi bật của Encoder Autonics ENC-1-1-T-24

Độ phân giải siêu chuẩn: Với thiết kế chu vi bánh xe 250mm, thiết bị cho phép xuất ra đúng 1 xung cho mỗi 1mm vật liệu di chuyển, giúp loại bỏ hoàn toàn sai số tích lũy trong quá trình đo.
Ngõ ra Totem Pole mạnh mẽ: Khác với các dòng ngõ ra hở (Open Collector), ngõ ra Totem Pole có khả năng driver tín hiệu mạnh, giúp truyền xung đi xa hơn và giảm thiểu tối đa tác động từ nhiễu điện từ (EMI) trong môi trường nhà xưởng phức tạp.
Tốc độ phản hồi cực nhanh: Tần số đáp ứng lên đến 180 kHz giúp thiết bị bắt kịp tốc độ vận hành của các băng tải tốc độ cao mà không xảy ra tình trạng mất xung.
Thiết kế bền bỉ: Đạt tiêu chuẩn bảo vệ IP50, đảm bảo hoạt động ổn định trong môi trường công nghiệp có nhiều bụi bẩn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	ENC-1-1-T-24
Loại Encoder	Incremental (Tương đối) - Dạng bánh xe đo
Chu vi bánh xe	250 mm
Độ phân giải	1 mm/xung
Kiểu ngõ ra	Totem Pole (A, B)
Điện áp nguồn cấp	12-24VDC
Tần số đáp ứng	180 kHz
Tốc độ quay tối đa	5,000 vòng/phút
Cấp bảo vệ	IP50

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Encoder ENC-1-1-T-24

Tối ưu hóa nguyên vật liệu: Kiểm soát chính xác độ dài cắt, giảm thiểu tối đa phế phẩm và hao hụt nguyên liệu không đáng có.
Nâng cao năng suất: Hệ thống tự động hóa hoàn toàn việc đo lường, giảm sự phụ thuộc vào các thao tác thủ công của con người.
Giám sát thời gian thực: Cho phép theo dõi chính xác tốc độ băng tải, giúp điều phối dây chuyền vận hành đồng bộ, tránh tình trạng dồn ứ sản phẩm.

Hướng dẫn lắp đặt và sử dụng (How-to)

Lắp đặt cơ khí: Cố định giá đỡ Encoder sao cho bánh xe tiếp xúc vuông góc với bề mặt vật liệu. Nên sử dụng thêm cơ cấu lò xo ép để đảm bảo bánh xe luôn bám sát vật liệu nhưng không gây biến dạng bề mặt đo.
Đấu nối điện: Sử dụng cáp bọc kim chống nhiễu (Shielded Cable). Kết nối các dây tín hiệu A, B vào các chân ngõ vào tốc độ cao (High-speed Counter) của PLC.
Cấp nguồn: Đấu nối nguồn DC ổn định trong dải 12-24V. Lưu ý kiểm tra kỹ cực tính để tránh gây hỏng hóc thiết bị.
Cấu hình hệ thống: Thiết lập trên PLC hoặc bộ đếm xung hằng số quy đổi là 1mm cho mỗi 1 xung để hiển thị chính xác chiều dài thực tế trên màn hình HMI.

Sản phẩm phối hợp và tương đương (isRelatedTo)

Để hệ thống đo lường hoạt động hoàn hảo, quý khách có thể kết hợp với:

Bộ đếm xung Autonics: Giúp hiển thị giá trị chiều dài/tốc độ trực quan ngay tại hiện trường.
PLC Công nghiệp: Các dòng Siemens, Mitsubishi, Delta... để xử lý logic điều khiển tự động.
Các model liên quan: ENC-1-3-T-24 (Độ phân giải khác), ENC-1-1-N-24 (Ngõ ra NPN).

Ứng dụng thực tế của sản phẩm (Application)

Ngành dệt may & Da giày: Đo chiều dài vải, cuộn da, dây đai tự động.
Ngành giấy & Bao bì: Kiểm soát độ dài cuộn giấy, màng nilon, màng PE, màng nhôm.
Ngành nhựa & Cao su: Đo độ dài ống nhựa, dây cao su, các dạng profile nhôm định hình.
Ngành thép & Kim loại: Theo dõi chiều dài tấm thép, dây cáp, dây đồng.

Câu hỏi thường gặp (FAQ)

1. Encoder ENC-1-1-T-24 chính xác dùng để làm gì?
Thiết bị chuyên dùng để đo chiều dài vật liệu di chuyển trên băng tải và giám sát tốc độ di chuyển thông qua việc đếm số xung khi bánh xe quay.

2. Độ phân giải 1mm/xung hoạt động như thế nào?
Mỗi khi vật liệu di chuyển được 1mm, bánh xe quay một vòng tương ứng và gửi 1 xung về bộ điều khiển. Ví dụ: 1000 xung tương đương với 1 mét vật liệu.

3. Tại sao nên dùng ngõ ra Totem Pole thay vì NPN?
Ngõ ra Totem Pole có khả năng driver tín hiệu mạnh hơn, giúp truyền tín hiệu đi xa mà không bị sụt áp và có khả năng chống nhiễu tốt hơn rất nhiều trong môi trường công nghiệp.

4. Bánh xe có dễ bị trượt trên vật liệu trơn không?
Bánh xe được thiết kế có độ ma sát cao. Với vật liệu quá trơn, bạn cần điều chỉnh lực ép của lò xo phù hợp để đảm bảo độ bám tốt nhất.

5. Tôi có thể sử dụng nguồn điện 12V được không?
Có, thiết bị hỗ trợ dải nguồn linh hoạt từ 12VDC đến 24VDC.

6. Thiết bị có chịu được môi trường ẩm ướt không?
Với chuẩn IP50, thiết bị chống bụi tốt nhưng không có khả năng chống nước trực tiếp. Nếu lắp trong môi trường ẩm ướt, bạn nên đặt trong tủ điện hoặc hộp bảo vệ chuyên dụng.

7. Cách kết nối thiết bị này với PLC Mitsubishi?
Bạn cần nối dây tín hiệu A và B vào các chân High-speed Counter (ví dụ X0, X1) và sử dụng các lệnh đếm xung trong chương trình lập trình PLC.

8. Tần số đáp ứng 180kHz có ý nghĩa gì quan trọng?
Nó đảm bảo thiết bị có thể xử lý dữ liệu cực nhanh, giúp đo chính xác ngay cả khi băng tải đang chạy ở tốc độ rất cao mà không bị mất xung.

9. Sự khác biệt giữa model ENC-1-1-T-24 và ENC-1-1-N-24 là gì?
Khác biệt nằm ở ngõ ra: Model T-24 sử dụng ngõ ra Totem Pole (mạnh, truyền xa), trong khi model N-24 sử dụng ngõ ra NPN (phổ thông, phù hợp mạch đơn giản).

10. Mua sản phẩm tại AUT VN có đảm bảo chính hãng không?
Hoàn toàn đảm bảo. AUT VN cung cấp sản phẩm Autonics chính hãng 100%, đầy đủ giấy tờ CO/CQ và chế độ bảo hành chính hãng từ nhà sản xuất.
