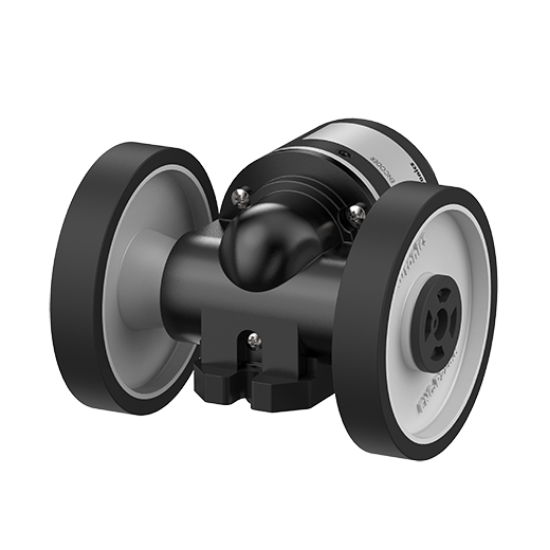

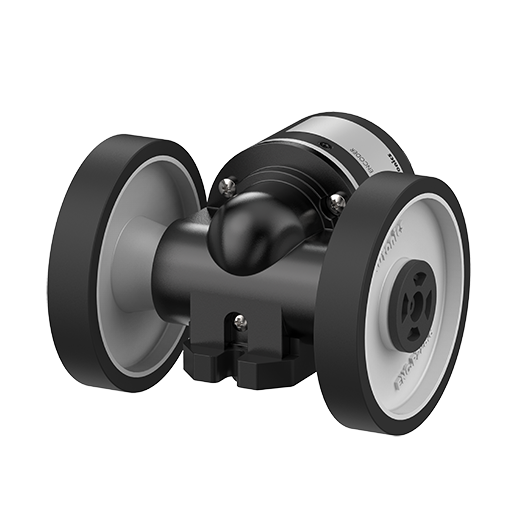

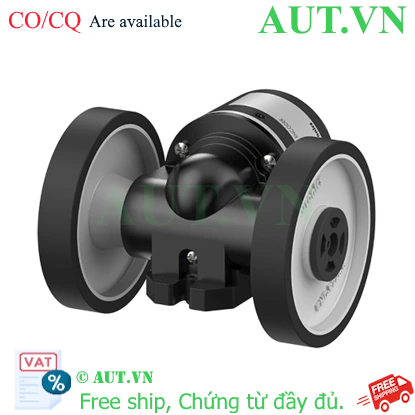

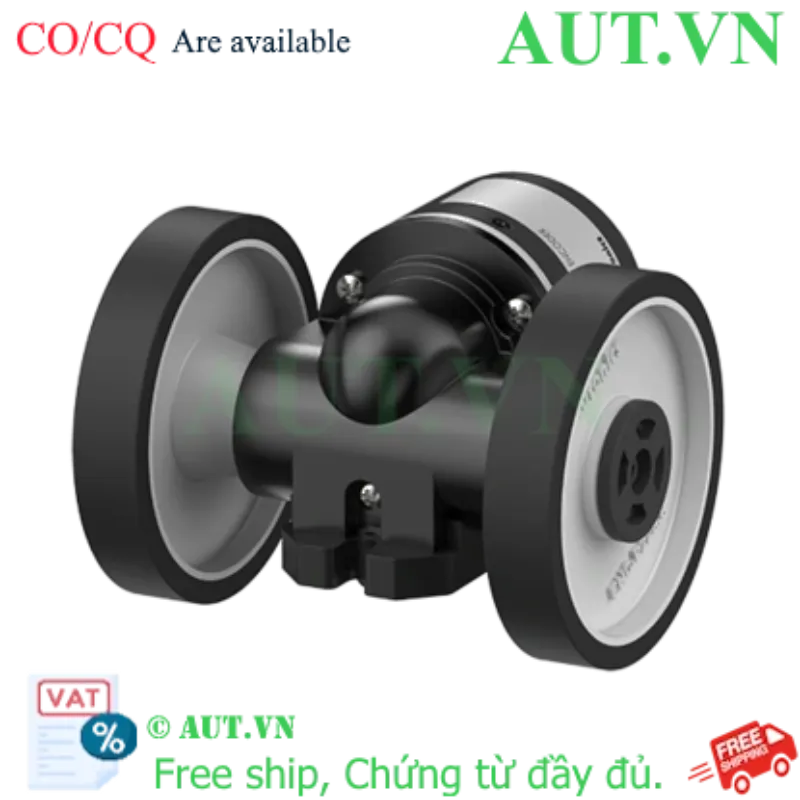

Encoder Bánh Xe Autonics ENC-1-3-T-24-C | Đo Chiều Dài 1m/Xung, Totem Pole, 12-24VDC - AUT VN

Độ chính xác cực cao: Tối ưu hóa cho đo lường khoảng cách dài với độ phân giải chuyên dụng 1 xung/1m.
Ngõ ra Totem Pole mạnh mẽ: Khả năng đẩy/kéo tín hiệu vượt trội, chống nhiễu tốt và tương thích cao với các dòng PLC.
Thiết kế bền bỉ: Chu vi bánh xe 250mm với tỷ lệ truyền 4:1, chuẩn bảo vệ IP50 hoạt động ổn định trong môi trường công nghiệp.
Tốc độ đáp ứng nhanh: Tần số tối đa lên đến 180kHz, đảm bảo không mất xung ngay cả khi băng tải chạy tốc độ cao.
Nguồn điện linh hoạt: Dải điện áp hoạt động rộng 12-24VDC, dễ dàng tích hợp vào mọi hệ thống điều khiển.

nhà chế tạo: Autonics

SKU: ENC-1-3-T-24-C

Tải xuống mẫu

Giá cũ: 3.299.400 ₫

Giá bán: 2.639.520 ₫

Số lượng:

Giới thiệu Encoder Bánh Xe Autonics ENC-1-3-T-24-C - Giải Pháp Đo Lường Chiều Dài Chuyên Dụng

Trong các dây chuyền sản xuất tự động hóa, việc kiểm soát chính xác độ dài vật liệu như vải, giấy, màng nhựa hay nhôm là yếu tố then chốt để giảm thiểu phế phẩm. Encoder bánh xe Autonics ENC-1-3-T-24-C là dòng cảm biến đo lường khoảng cách bằng bánh xe lăn, giúp chuyển đổi chuyển động quay thành tín hiệu xung số học một cách chính xác nhất. Với đặc tính 1 xung tương ứng 1m, đây là thiết bị lý tưởng cho các ứng dụng cần độ phân giải thấp nhưng độ tin cậy và sự ổn định cực cao.

Điểm Nổi Bật Của Sản Phẩm

Độ phân giải tối ưu hóa: Thiết lập 1 xung/1m giúp đơn giản hóa thuật toán tính toán trên PLC, giảm tải cho bộ vi xử lý mà vẫn kiểm soát chính xác chiều dài vật liệu.
Công nghệ ngõ ra Totem Pole: Khác với loại NPN/PNP thông thường, ngõ ra Totem Pole cung cấp tín hiệu mạnh, truyền đi xa mà không bị suy giảm biên độ hay nhiễu điện từ.
Cơ chế truyền động 4:1: Bánh xe chất lượng cao kết hợp tỷ lệ truyền giúp tăng độ bền cơ học, giảm mài mòn khi tiếp xúc liên tục với vật liệu.
Hiệu suất vận hành cao: Khả năng đáp ứng tần số 180kHz cho phép thiết bị hoạt động mượt mà trên các hệ thống băng tải tốc độ cao.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Autonics ENC-1-3-T-24-C
Tần số đáp ứng tối đa	180kHz
Độ phân giải thiết lập	1 xung / 1m
Pha ngõ ra	A, B (Xác định hướng và khoảng cách)
Chu vi bánh xe	250mm
Tỷ lệ truyền (Gear ratio)	4:1
Kiểu ngõ ra điều khiển	Totem Pole
Nguồn cấp điện	12-24VDC ⎓ ±5%
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng	~ 494g

Nguồn tham khảo: Autonics Official Website

Lợi Ích Khi Sử Dụng ENC-1-3-T-24-C

Tiết kiệm chi phí: Độ bền cao từ thương hiệu Autonics giúp giảm tần suất bảo trì và thay thế linh kiện.
Tăng năng suất: Việc đo lường chính xác giúp loại bỏ tình trạng cắt sai kích thước vật liệu, tối ưu hóa nguyên liệu đầu vào.
Dễ dàng lắp đặt: Thiết kế giắc cắm trục tiện lợi và ngõ ra Totem Pole giúp việc đấu nối vào PLC/HMI trở nên cực kỳ nhanh chóng.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1: Kiểm tra bề mặt: Đảm bảo vật liệu cần đo (vải, giấy, màng...) sạch sẽ, không dính dầu mỡ để bánh xe bám tốt nhất.
Bước 2: Lắp đặt cơ khí: Gắn encoder vào giá đỡ chuyên dụng, sử dụng lò xo để tạo áp lực vừa đủ ép bánh xe tiếp xúc với bề mặt vật liệu.
Bước 3: Đấu nối điện: Kết nối nguồn 12-24VDC và các dây tín hiệu pha A, B vào cổng High-speed Counter của bộ điều khiển (PLC).
Bước 4: Cấu hình: Thiết lập chương trình trên PLC theo công thức: Chiều dài thực tế = Tổng số xung nhận được × 1m.

Sản Phẩm Sử Dụng Chung (isRelatedTo)

Bộ điều khiển lập trình PLC (Siemens, Mitsubishi, Omron, Schneider...).
Màn hình HMI giám sát thông số thời gian thực.
Bộ nguồn tổ ong 24VDC công nghiệp.
Giá đỡ (Bracket) cố định Encoder chuyên dụng.

Ứng Dụng Thực Tế (Application)

Ngành dệt may: Đo chiều dài cuộn vải, sợi trong quy trình sản xuất.
Sản xuất bao bì: Kiểm soát độ dài màng nhựa, màng co trước khi cắt đóng gói.
Sản xuất giấy: Đo lường chính xác độ dài cuộn giấy trên băng tải.
Hệ thống logistics: Định vị và đo quãng đường di chuyển của hàng hóa trên băng chuyền.

Câu Hỏi Thường Gặp (FAQ)

1. Tại sao tôi nên dùng ngõ ra Totem Pole thay vì NPN?
Ngõ ra Totem Pole có khả năng đẩy/kéo tín hiệu mạnh mẽ, không cần điện trở kéo lên (pull-up) và ít bị nhiễu hơn, rất phù hợp cho truyền tín hiệu xa trong nhà máy.

2. Thiết bị này có đo được hướng chuyển động không?
Có, nhờ vào hai pha ngõ ra A và B, bạn có thể xác định vật liệu đang chạy tiến hay lùi dựa vào sự lệch pha tín hiệu.

3. Làm sao để tránh hiện tượng bánh xe bị trượt khi đo?
Bạn cần đảm bảo bề mặt vật liệu sạch và sử dụng cơ cấu lò xo ép để duy trì áp lực tiếp xúc ổn định giữa bánh xe và vật liệu.

4. Chu vi bánh xe 250mm có thể thay đổi được không?
Model này được thiết kế với bánh xe cố định 250mm. Nếu cần độ phân giải khác, hãy liên hệ AUT VN để được tư vấn model thay thế.

5. IP50 có ý nghĩa gì trong môi trường làm việc?
Chuẩn IP50 giúp thiết bị chống bụi hiệu quả. Tuy nhiên, bạn cần tránh lắp đặt ở nơi có tia nước bắn trực tiếp hoặc môi trường quá ẩm ướt.

6. Tần số 180kHz có quan trọng không?
Rất quan trọng. Nó cho biết tốc độ tối đa mà PLC có thể nhận xung mà không bị mất dữ liệu, đảm bảo tính chính xác khi băng tải chạy nhanh.

7. Nguồn điện 12VDC có dùng được cho thiết bị này không?
Hoàn toàn được, thiết bị hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC.

8. Tôi có thể mua hàng chính hãng Autonics tại AUT VN không?
Có, AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ CO/CQ và bảo hành theo tiêu chuẩn nhà sản xuất.

9. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, đội ngũ kỹ sư của AUT VN luôn sẵn sàng hỗ trợ đấu nối và giải quyết vấn đề qua Zalo hoặc trực tiếp tại công trình.

10. Sản phẩm có sẵn hàng không?
AUT VN luôn cố gắng duy trì lượng hàng tồn kho lớn để đáp ứng nhanh nhất nhu cầu của quý khách.
