Encoder ENC-1-6-T-24 chuyên dùng để đo gì?

Đây là loại encoder bánh xe, chuyên dụng để đo chiều dài của các loại vật liệu dạng cuộn hoặc dạng dải chạy qua bề mặt bánh xe như vải, giấy, màng nhựa.

Tôi có thể đo được vật liệu trơn bóng không?

Có thể, tuy nhiên cần chú ý điều chỉnh lực ép bánh xe để đảm bảo bánh xe không bị trượt trên bề mặt vật liệu.

Cách quy đổi từ Yard sang Mét trong PLC?

Bạn sử dụng phép tính scaling: 1 Yard ≈ 0.9144 Mét. Thiết lập tỷ lệ này trong chương trình PLC để có kết quả đo bằng Mét.

Chỉ số IP50 có ý nghĩa gì?

Chỉ số IP50 cho biết thiết bị có khả năng bảo vệ khỏi sự xâm nhập của bụi, phù hợp trong môi trường nhà máy khô ráo.

Tần số 180kHz có giới hạn tốc độ máy không?

Có, nếu tốc độ băng tải quá cao khiến số xung gửi về vượt quá 180.000 xung/giây, PLC sẽ không nhận kịp dẫn đến sai số.

AUT VN có cung cấp CO/CQ không?

Có, chúng tôi cung cấp đầy đủ chứng chỉ CO/CQ để phục vụ các dự án yêu cầu khắt khe.

Tại sao tôi nên chọn mua tại AUT VN?

AUT VN cam kết hàng chính hãng 100%, giá cạnh tranh và hỗ trợ kỹ thuật tận tâm cho khách hàng.

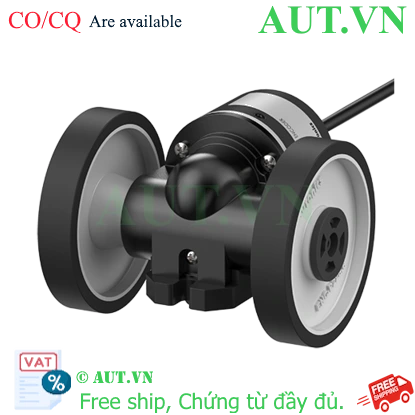

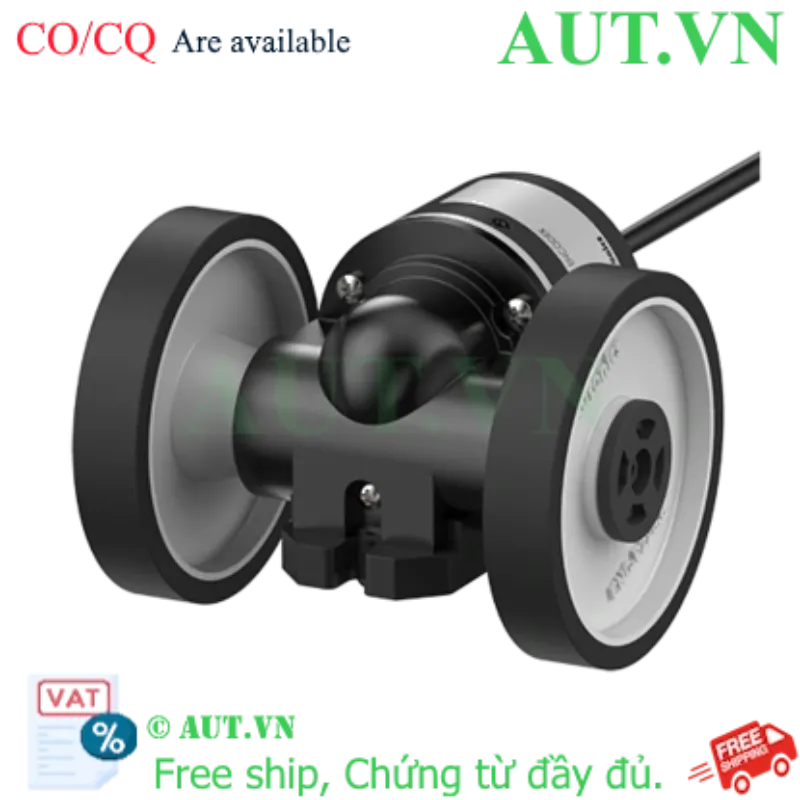

Encoder Autonics ENC-1-6-T-24 | Đo Chiều Dài 1 Xung/yd | Ngõ Ra Totem Pole

Độ phân giải siêu cao: 1 xung/yd, chuyên dụng để đo chiều dài vật liệu (vải, giấy, màng) với sai số cực thấp.
Ngõ ra Totem Pole: Khả năng đẩy/kéo tín hiệu mạnh mẽ, chống nhiễu điện từ (EMI) vượt trội so với Open Collector.
Tần số đáp ứng cao: Lên đến 180kHz, đảm bảo vận hành ổn định ngay cả ở tốc độ băng tải lớn.
Thiết kế chuyên dụng: Bánh xe đo chu vi 228.6mm với tỷ lệ bánh răng 4:1 giúp tối ưu hóa độ nhạy và độ chính xác.
Nguồn cấp linh hoạt: 12-24VDC ±5%, tương thích hoàn hảo với các hệ thống PLC công nghiệp phổ biến.

nhà chế tạo: Autonics

SKU: ENC-1-6-T-24

Tải xuống mẫu

Giá cũ: 3.136.800 ₫

Giá bán: 2.509.440 ₫

Encoder Autonics ENC-1-6-T-24 - Giải Pháp Đo Chiều Dài Vật Liệu Chính Xác Tuyệt Đối

Trong các dây chuyền sản xuất tự động hóa, việc kiểm soát chính xác chiều dài vật liệu như vải, giấy, màng nhựa hay cáp điện là yếu tố sống còn để đảm bảo chất lượng và giảm thiểu phế phẩm. Encoder Autonics ENC-1-6-T-24 là dòng encoder bánh xe (measuring wheel encoder) cao cấp, được thiết kế chuyên biệt để chuyển đổi chuyển động lăn của bánh xe thành các xung điện cực kỳ chuẩn xác.

Với công nghệ ngõ ra Totem Pole hiện đại và độ phân giải chuyên dụng 1 xung/yd, thiết bị này là lựa chọn hàng đầu cho các ngành in ấn, dệt may và sản xuất bao bì. Sản phẩm hiện được phân phối chính hãng bởi AUT VN, cam kết chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật vượt trội của Encoder Autonics ENC-1-6-T-24

Độ chính xác tối ưu: Độ phân giải 1 xung/yd giúp định lượng vật liệu cực kỳ chuẩn xác, loại bỏ hoàn toàn các sai số trong quá trình cắt hoặc đo lường tự động.
Ngõ ra Totem Pole mạnh mẽ: Khác với loại Open Collector thông thường, ngõ ra Totem Pole giúp tín hiệu truyền đi xa hơn, chống nhiễu điện từ hiệu quả và kết nối trực tiếp dễ dàng với PLC mà không cần điện trở kéo lên.
Cơ chế truyền động 4:1: Tỷ lệ bánh răng giúp tăng cường độ phân giải tín hiệu, đảm bảo bánh xe lăn mượt mà và phản ứng tức thì với sự thay đổi của vật liệu.
Khả năng đáp ứng tốc độ cao: Tần số lên đến 180kHz cho phép thiết bị đo lường ổn định ngay cả khi hệ thống máy móc vận hành ở cường độ cao và tốc độ lớn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật ENC-1-6-T-24
Model	ENC-1-6-T-24
Pha ngõ ra	A, B (2 pha)
Kiểu ngõ ra	Totem Pole (Push-Pull)
Nguồn cấp	12-24VDC ±5%
Đơn vị đo tối thiểu	1 yard (yd)
Số xung trên đơn vị đo	1 xung/yd
Chu vi bánh xe đo	228.6mm (0.25yd)
Tỷ lệ bánh răng	4:1
Tần số đáp ứng tối đa	180kHz
Tốc độ quay tối đa	5000 rpm
Loại kết nối	Cáp trục (Cable type)
Tiêu chuẩn bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng	~494g

Lợi ích kinh tế khi đầu tư Encoder Autonics

Tiết kiệm chi phí: Giảm thiểu tối đa lượng phế phẩm do cắt sai kích thước, giúp tối ưu hóa nguyên liệu đầu vào cho doanh nghiệp.
Nâng cao năng suất: Hệ thống đo lường tự động giúp dây chuyền vận hành liên tục, giảm sự phụ thuộc vào việc đo đạc thủ công thiếu chính xác.
Độ bền công nghiệp cao: Thương hiệu Autonics nổi tiếng toàn cầu về độ ổn định, giúp giảm chi phí bảo trì và hạn chế tình trạng dừng máy đột ngột.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp đặt cơ khí: Cố định Encoder lên giá đỡ chắc chắn. Lưu ý điều chỉnh lực ép của bánh xe sao cho tiếp xúc vừa đủ với bề mặt vật liệu (tránh quá lỏng gây trượt hoặc quá chặt gây rách vật liệu).
Bước 2 - Đấu nối điện: Kết nối nguồn 12-24VDC theo sơ đồ đấu nối. Đấu dây tín hiệu pha A và B vào các cổng ngõ vào xung tốc độ cao (High-speed Counter) của PLC.
Bước 3 - Cấu hình phần mềm: Thiết lập thông số scaling trong PLC sao cho mỗi 1 xung nhận được tương ứng chính xác với 1 yard chiều dài.
Bước 4 - Hiệu chuẩn (Calibration): Chạy thử vật liệu thực tế và so sánh với thước đo chuẩn để thực hiện hiệu chỉnh sai số nhỏ (nếu có) nhằm đạt độ chính xác tuyệt đối.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để xây dựng một hệ thống đo lường hoàn chỉnh, quý khách nên kết hợp với:

Bộ đếm xung Autonics (Digital Counter): Các dòng CT series để hiển thị trực quan số liệu chiều dài.
Bộ điều khiển PLC: Các dòng Siemens S7, Mitsubishi FX, Omron... để xử lý lệnh điều khiển và cắt tự động.
Giá đỡ Encoder chuyên dụng: Giúp duy trì vị trí lắp đặt ổn định, chống rung động trong quá trình vận hành.

Ứng dụng thực tế (PropertyValue)

Ngành Dệt May: Đo chính xác chiều dài vải cuộn, sợi dệt trong dây chuyền tự động.
Ngành In Ấn & Bao Bì: Kiểm soát chiều dài màng nhựa, giấy in, decal và các loại film công nghiệp.
Sản xuất Cáp Điện: Giám sát độ dài dây dẫn trong suốt quá trình kéo cáp.
Công nghiệp Nhựa: Đo màng nhựa trong các máy thổi màng chuyên dụng.

Câu hỏi thường gặp (FAQ)

1. Encoder ENC-1-6-T-24 chuyên dùng để đo loại vật liệu nào?
Đây là loại encoder bánh xe, chuyên dụng để đo chiều dài các vật liệu dạng cuộn, dạng dải hoặc dải mỏng như vải, giấy, màng nhựa, decal...

2. Ngõ ra Totem Pole có ưu điểm gì so với Open Collector?
Ngõ ra Totem Pole có khả năng đẩy/kéo tín hiệu (push-pull), giúp tín hiệu mạnh hơn, chống nhiễu điện từ (EMI) tốt hơn và truyền đi xa mà không cần điện trở kéo lên.

3. Tôi có thể sử dụng thiết bị này cho vật liệu trơn bóng không?
Có thể, nhưng bạn cần điều chỉnh lực ép của bánh xe sao cho đảm bảo độ bám, tránh tình trạng bánh xe bị trượt trên bề mặt vật liệu.

4. Làm cách nào để quy đổi từ Yard sang Mét trong chương trình PLC?
Bạn sử dụng hệ số scaling: 1 Yard ≈ 0.9144 Mét. Hãy thiết lập tỷ lệ này trong chương trình PLC để nhận kết quả đo bằng mét chính xác.

5. Chỉ số bảo vệ IP50 có phù hợp với môi trường nhà máy của tôi không?
IP50 bảo vệ thiết bị khỏi bụi bẩn, phù hợp với môi trường nhà máy khô ráo. Nếu môi trường có nhiều nước hoặc độ ẩm cực cao, cần cân nhắc thêm vỏ bảo vệ.

6. Tần số 180kHz có giới hạn tốc độ băng tải không?
Có, nếu tốc độ băng tải quá cao khiến số xung gửi về vượt quá 180.000 xung/giây, PLC có thể không nhận kịp dẫn đến sai số. Cần tính toán tốc độ vận hành phù hợp.

7. Nguồn cấp 12VDC có hoạt động ổn định không?
Hoàn toàn ổn định, thiết bị hỗ trợ dải điện áp rộng từ 12 đến 24VDC.

8. Sản phẩm có được bảo hành chính hãng không?
Có, sản phẩm được bảo hành chính hãng Autonics thông qua nhà phân phối ủy quyền AUT VN.

9. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm không?
Có, chúng tôi cung cấp đầy đủ chứng chỉ CO/CQ để đáp ứng các yêu cầu khắt khe của dự án và kiểm định chất lượng.

10. Tại sao nên chọn mua hàng tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, giá cạnh tranh nhất thị trường và hỗ trợ kỹ thuật chuyên sâu, tận tâm cho khách hàng.
